Główne cechy
- 10 kanałów wysokoprądowych przekaźników: 10A x 4, 5A x 6
- Obsługuje komendy IR (niestandardowe: 64, wbudowane: 32) do sterowania przekaźnikami
- Zaciski NO & NC dla każdego kanału
- Obwód ochronny dla każdego kanału
- Sekwencyjne sterowanie przekaźników
- Obsługuje maksymalnie 5 zestawów przekaźników z blokadą (np. sterowanie silnikiem CW/CCW)
- Wartości przy włączeniu zasilania i pamięć awarii zasilania
- Interfejs szeregowy RS-232 i RS-485
- Obsługa protokołu Modbus/RTU (Slave)
- ID sieci Modbus: 1 ~ 15 (HW); 1 ~ 247 (SW)
Wprowadzenie

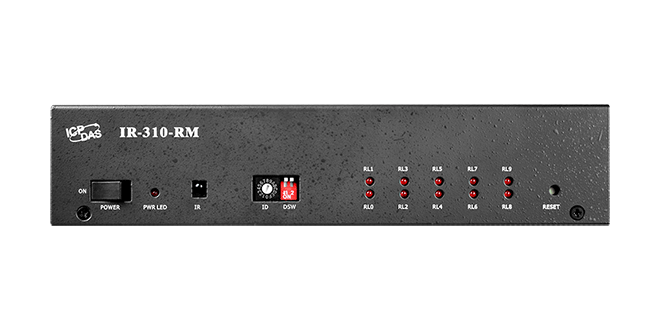

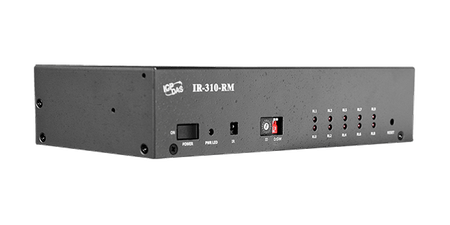

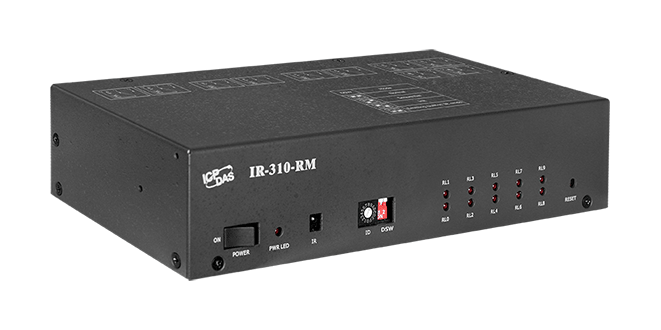

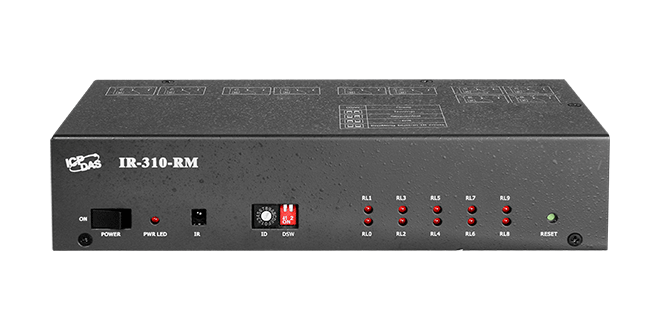

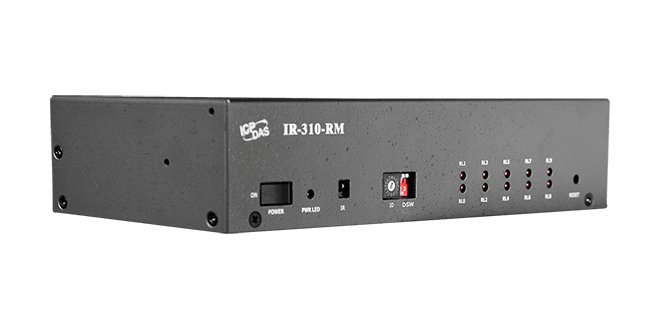

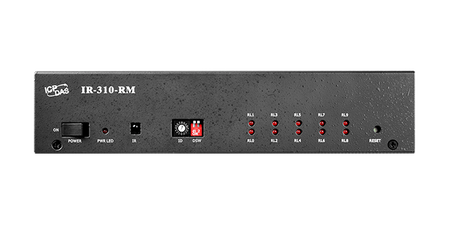

IR-310-RM to 10-kanałowy moduł przekaźnikowy wysokiej mocy przeznaczony do sterowania zasilaniem różnych urządzeń. Moduł przekaźnikowy może przełączać obciążenia do 10 A. Każdy kanał wyposażony jest w przełączniki NO/NC i obwód ochronny. Przekaźniki mogą być sterowane niezależnie lub sekwencyjnie za pomocą komunikacji szeregowej z protokołem Modbus RTU oraz zdalnie za pomocą pilota IR. Maksymalnie można użyć 5 par zablokowanych przekaźników do przełączania z blokadą. Zastosowanie obejmuje ręczny/automatyczny przełącznik zasilania, sterowanie scenariuszami oświetlenia oraz oszczędzanie energii etc.
Zastosowania
- Usługi e-Klas
- Sterowanie scenariuszami oświetlenia
- Automatyzacja domów i budynków
Parametry techniczne:
| Product Range: | IR Product |
Moduł CPU | |
| CPU Module: NET ID: | Hardware: 1 ~ 15 ,
Software: 1 ~ 247 |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power indication ,
10 x Relay output indicators |
Infrared | |
| Infrared: IR Remote Commands: | 64 IR commands (#0 ~ #63) corresponding to self-defined relay states. ,
32 IR commands (#192 ~ #223) corresponding to built-in relay states. |
| Infrared: IR Remote Input: | 1 x On-board IR receiver ,
1 x 3.5 mm audio jack (for CA-IR-001) |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 10 |
| Wyjście przekaźnikowe: Typ: | Form C relay SPDT |
| Relay Output: Contact Rating: | 5A @220VAC for RL0, RL1 & RL6~RL9 ,
10A @220VAC for RL2 ~ RL5 ,
(Operating temperature: 25°C) |
| Relay Output: Operate Time: | 10 ms for RL0,RL1 & RL6 ~ RL9, ,
15 ms for RL2 ~ RL5 |
| Relay Output: Release Time: | 5 ms for RL0, RL1 & RL6 ~ RL9 ,
10 ms for RL2 ~ RL5 |
| Relay Output: Electrical Endurance: | 1 × 10^5 OPS |
| Relay Output: Mechanical Endurance: | 1 × 10^7 OPS |
Porty COM | |

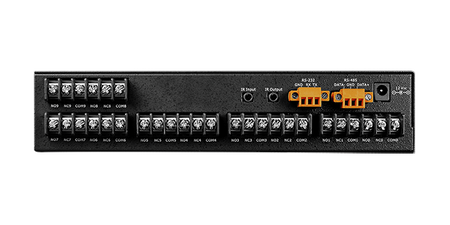

| Porty COM: Porty: | RS-232 (TxD, RxD, GND) ,
RS-485 (DATA+, DATA-) |
| Porty COM: Szybkość transmisji: | 9600, 19200, 38400, 57600, 115200 bps |
| COM Ports: Data Format: | Parity: None, Databits: 8, Stopbits: 1 |
| COM Ports: Protocol: | Modbus RTU Slave |
Power | |
| Power: Consumption: | 6.5W (max) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 220 x 113 x 48 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
