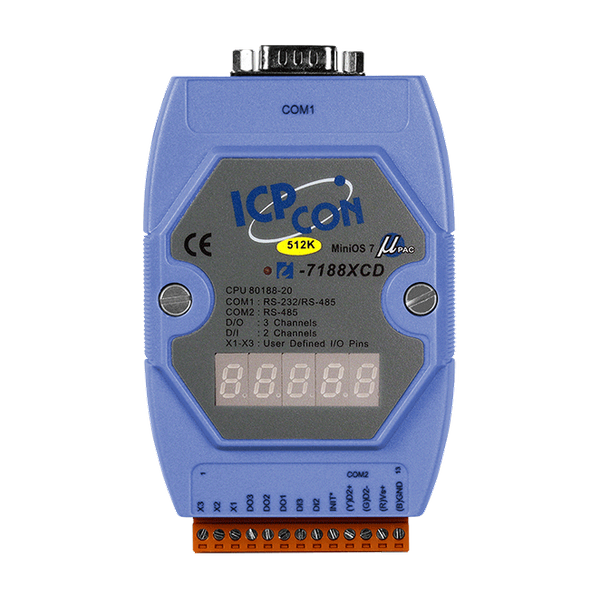

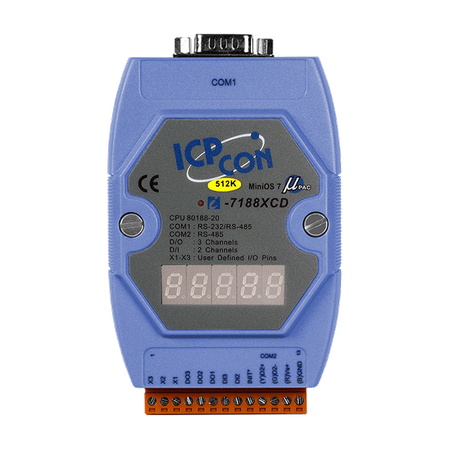

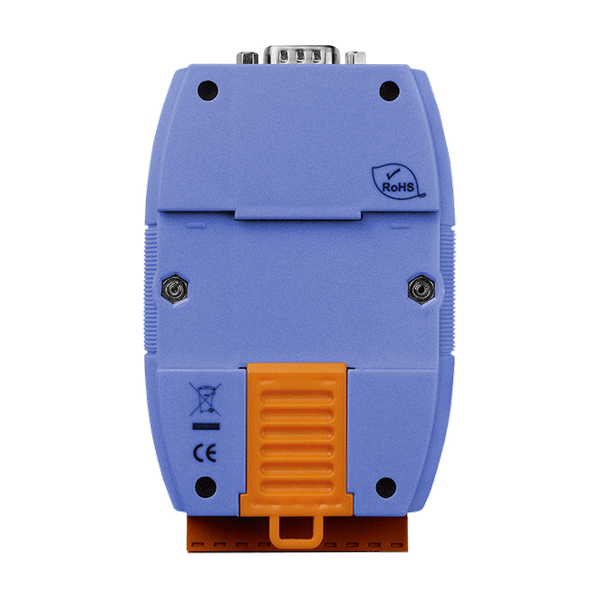

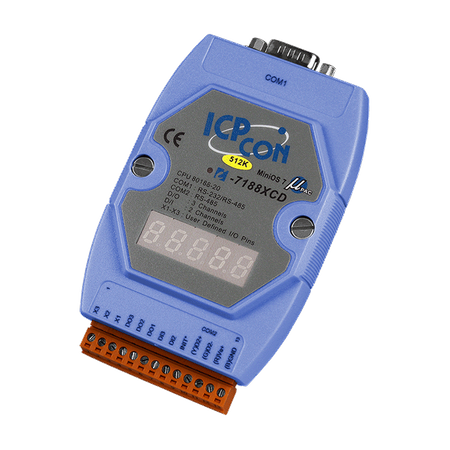

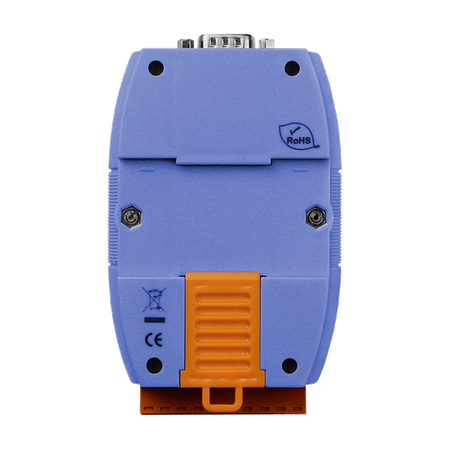

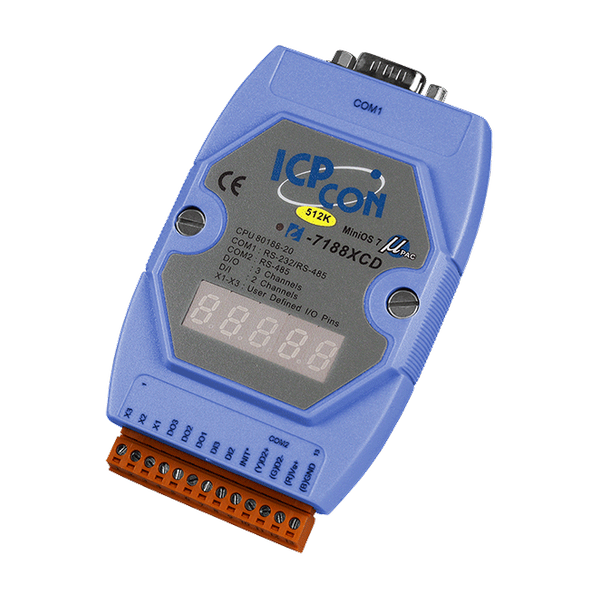

Name: I-7188XCD/512/RTC
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Wbudowany wysokowydajny MiniOS7 od ICP DAS
• Łatwe w użyciu zestawy narzędzi do tworzenia oprogramowania (używając języka C)
• Różne media przechowywania danych
‣ 512 KB Flash
‣ 2 KB EEPROM
• Różne interfejsy komunikacyjne
‣ RS-232
‣ RS-485
• Wbudowane wejścia/wyjścia cyfrowe
‣ 2 wejścia typu Dry Contact
‣ 3 wyjścia typu Open-collector
• Interfejs magistrali rozszerzeń I/O
• 5-cyfrowy wyświetlacz LED 7-SEG
• Programowalny wskaźnik LED
• Wbudowany watchdog timer

Wprowadzenie

I-7188XCD/512/RTC jest przeznaczony do aplikacji przemysłowych i może być używany jako zamiennik urządzeń PC lub PLC w trudnych warunkach. Kontroler I-7188XCD/512/RTC jest zaprojektowany dla systemów wbudowanych o wysokiej niezawodności, kompatybilności z PC i kompaktowej konstrukcji, oferując rozsądną cenę.

Kontrolery mogą być zintegrowane w produktów OEM jako komponent rdzenia procesorowego. Budując swój produkt wokół kontrolera I-7188XCD/512/RTC, skracasz czas od projektowania do wprowadzenia na rynek, zmniejszasz koszty rozwoju, minimalizujesz ryzyko techniczne i dostarczasz bardziej niezawodny produkt. W zależności od rodzaju rozwijanych programów firmware wbudowanych i używanych kart rozszerzeń I/O, I-7188XCD-512/RTC może być używany jako uniwersalny kontroler.

Parametry techniczne:

Product Range:	uPAC-7186/I-7188
Software
Software: OS:	MiniOS7
Software: Development:	C Language
Moduł CPU
CPU Module: CPU:	80188, 20 MHz or compatible
CPU Module: EEPROM:	2 KB
CPU Module: Flash:	512 KB
CPU Module: NVRAM:	31 Bytes
CPU Module: SRAM:	128 KB
CPU Module: Real Time Clock:	Provide seconds, minutes, hours, day of week, month, year
CPU Module: Watchdog Timer:	Yes
Wyświetl
Wyświetlacz: Typ:	5 x Digit 7 Segment LED Display
Wskaźniki LED
LED Indicators: Status:	1 x System
Wejście cyfrowe
Wejście cyfrowe: Kanały:	2
Wejście cyfrowe: Typ:	Styk suchy
Wejście cyfrowe: ON Poziom napięcia:	Blisko GND
Wejście cyfrowe: OFF Poziom napięcia:	Otwórz
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	3
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Napięcie obciążenia:	+30 VDC max.
Wyjście cyfrowe: Prąd obciążenia:	100 mA
Rozszerzenie I/O
I/O Expansion: I/O Type:	X-board
Porty COM
Porty COM: Porty:	1 x RS-485, 1 x RS-232/RS-485
Porty COM: Szybkość transmisji:	115200 bps Max.
Power
Power: Input Range:	+10 ~ 30 VDC
Power: Consumption:	3.0 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 119 x 33 (W x H x D)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	5 ~ 90 %, Non-condensing
Status:	Available
