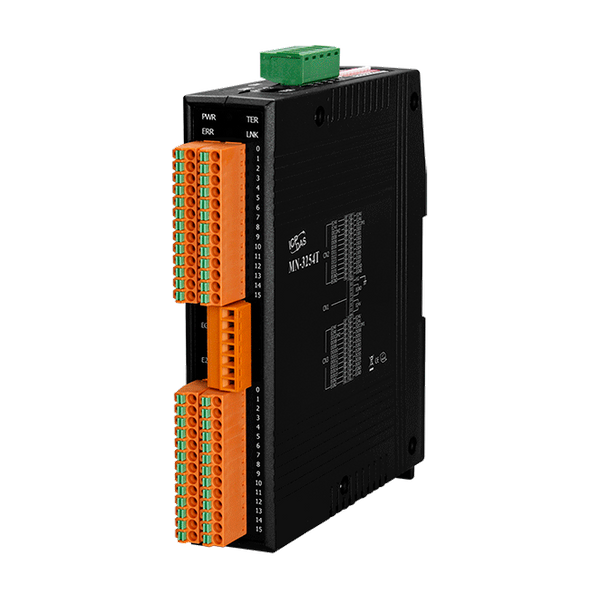

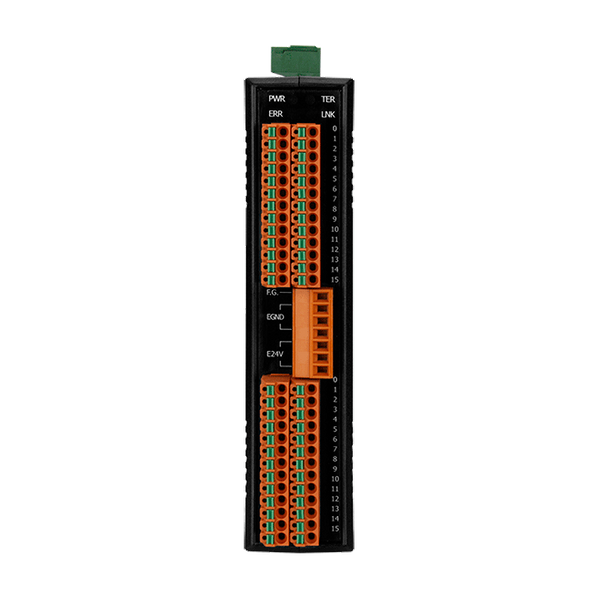

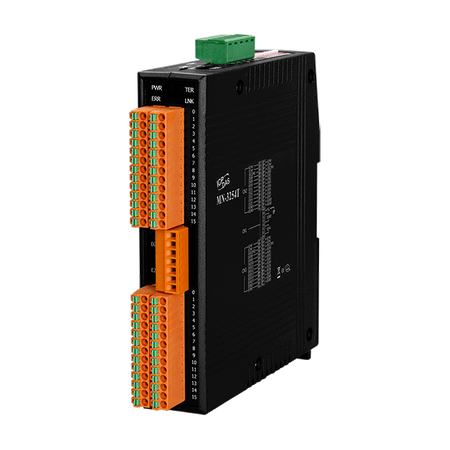

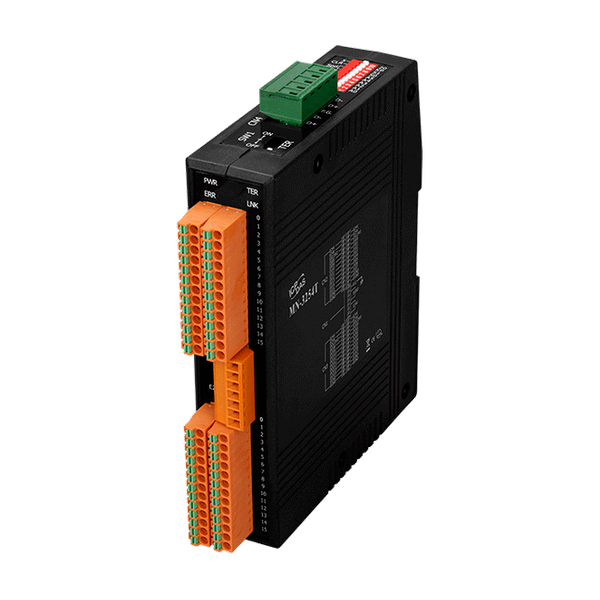

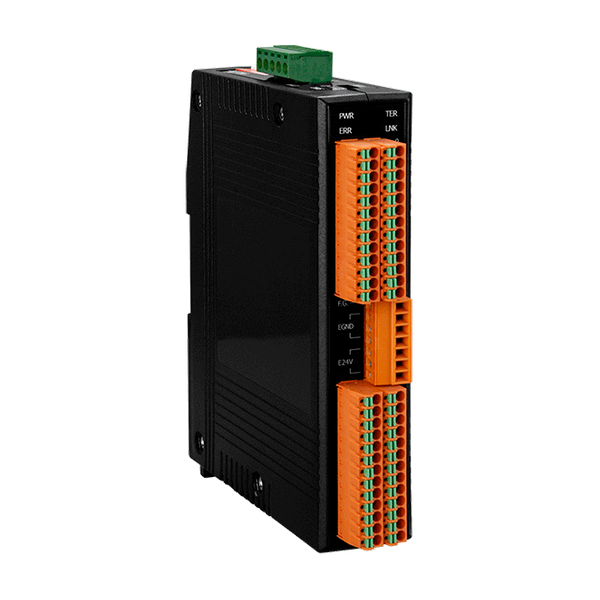

MN-3254T

Główne cechy

• Maksymalna prędkość komunikacji: 20 Mbps
• 16-kanałowe izolowane wejścia cyfrowe, 16-kanałowe izolowane wyjścia cyfrowe
• Każda linia transferu Motionnet: możliwość połączenia do 64 modułów
• Ochrona izolacyjna: zasilanie, komunikacja, I/O
• LED diagnostyczne dla komunikacji i statusu I/O
• Każdy port wejściowy może być określony jako NPN lub PNP (12~24 V)
• Wejście diodowe prądu stałego dla każdego portu wyjściowego może być podłączone do różnych źródeł zasilania indywidualnie
• Duża zdolność odprowadzania prądu (200 mA)

Wprowadzenie

MN-3254T jest urządzeniem rozszerzającym I/O dla systemów Motionnet wyposażonym w 16 izolowanych kanałów wejściowych oraz 16 izolowanych kanałów wyjściowych. Każda linia komunikacyjna Motionnet może być połączona z maksymalnie 64 modułami, co oznacza, że I/O może zostać rozszerzone do 1024 kanałów wejściowych oraz 1024 kanałów wyjściowych. Czas komunikacji wymagany na każdy MN-3254T wynosi 15.1 µs. Przy podłączeniu 64 modułów sygnały dla 2048 punktów na 64 modułach mogą być wysyłane i odbierane w czasie poniżej 0.97 ms. Aktualizacja statusu I/O jest wykonywana automatycznie przez system Motionnet w stałych odstępach czasu, a ustawienie przerwań dla konkretnych punktów wejściowych, które użytkownik chce monitorować, może zapobiec marnowaniu czasu CPU na wielokrotne zapytania, kiedy nie ma innych procesów do wykonania. Każdy port wejściowy może być określony jako NPN lub PNP (12~24 V), a wewnętrzne diody flyback każdego portu wyjściowego mogą być indywidualnie połączone z różnymi źródłami zasilania (każdy port składa się z 8 sygnałów I/O).
