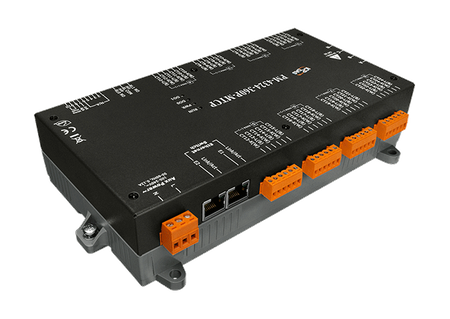

PM-4324-360P-MTCP - Available soon

  • Modbus TCP, Wieloobwodowy Miernik Mocy; zawiera CT 300A (Średnica wewnętrzna 36 mm; przewód 4 m) x 24 (RoHS)
  • PM-4324-360P-MTCP - Available soon
  • PM-4324-360P-MTCP - Available soon
  • PM-4324-360P-MTCP - Available soon
  • PM-4324-360P-MTCP - Available soon

Główne cechy

• Energia dwukierunkowa
• 8 obwodów trójfazowych lub 24 obwody jednofazowe
• Pomiary mocy RMS rzeczywistej
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiary prądu do 300 A z różnym stosunkiem CT
• Pomiary napięcia do 500 V
• Łatwa instalacja dzięki przekładnikom prądowym z rozdzielonym rdzeniem
• Dokładność W lepsza niż 0,5% (PF=1)
• Całkowite zniekształcenie harmoniczne (THD)
• Wsparcie dla protokołu Modbus TCP
• Wsparcie dla 2 wyjść przekaźnikowych mocy (typ A)

Wprowadzenie

Seria liczników mocy PM-4324 monitoruje do 8 obwodów trójfazowych lub 24 obwodów jednofazowych, lub dowolną kombinację obwodów jednofazowych i trójfazowych. Seria PM-4324 może mierzyć do 24 prądów za pomocą zewnętrznych przekładników prądowych (CT). Ta elastyczność sprawia, że seria PM-4324 jest idealna do obiektów wielolokatorskich, takich jak projekty mieszkaniowe, biurowce i centra handlowe. To kompaktowe urządzenie jest zaprojektowane tak, aby łatwo mieściło się w istniejących tablicach rozdzielczych lub było montowane na równi w pobliżu, eliminując tym samym potrzebę kosztownych projektów modernizacyjnych lub przeznaczania dodatkowej przestrzeni na urządzenie. PM-4324A to ten sam model co PM-4324, z wyjątkiem pomiaru AC. PM-4324A ma 2 oddzielne główne wejścia obwodowe, które można używać w różnych systemach zasilania.

Zastosowania


• Monitorowanie generatora
• Systemy dystrybucji rozdzielnic
• Zarządzanie energią
• Analiza jakości energii
pixel
Parametry techniczne:
Product Range:
Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:
3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT
AC Power Measurement: Loops:
Multi-circuit
AC Power Measurement: Input Voltage:
10 ~ 500 V
AC Power Measurement: Input Current:
CTØ36 mm (0.3 A ~ 300 A)
AC Power Measurement: Input Frequency:
50/60 Hz
AC Power Measurement: W Accuracy:
Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:
True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:
1 Second
CT
CT: Includes CTs:
24
CT: Type:
Clip
CT: Max. Current:
300 A
CT: Inside Diameter:
36 mm
CT: Leading Cable:
4 mm
ETHERNET
Ethernet: Protocol:
Modbus TCP
Power
Power: Input Range:
+85 ~ +264 VAC (277 VAC available)
Power: Consumption:
6 W
Power: Alarm Output:
Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC
Mechaniczny
Mechanical: Casing:
Metal
Mechanical: Dimensions (mm):
237 x 57 x 134 (W x L x H)
Mechanical: Installation:
DIN-Rail & wall mounting
Środowisko
Environment: Operating Temperature:
-20 ~ +70 °C
Environment: Storage Temperature:
-25 ~ +80 °C
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available soon
