Główne cechy
• Przetwarzanie w locie: EtherCAT
• Potężny MCU obsługujący wydajny ruch sieciowy
• 2 x interfejs magistrali RJ-45
• Odległość między stacjami do 100 m (100BASE-TX)
• Obsługa połączeń łańcuchowych (daisy chain)
• Zweryfikowane przez narzędzie testujące zgodność EtherCAT
• Zdejmowany blok terminali
• Wskaźniki LED dla statusu I/O
• Wbudowany cyfrowy I/O: 16-kanałowe wyjścia przekaźnikowe
• Zgodność RoHS
• Ochrona ESD 4 KV Kontakt dla każdego kanału
Wprowadzenie

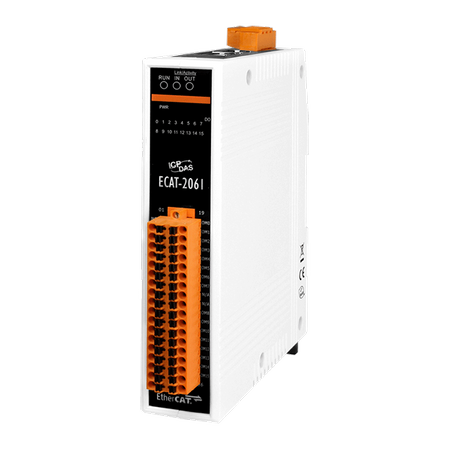

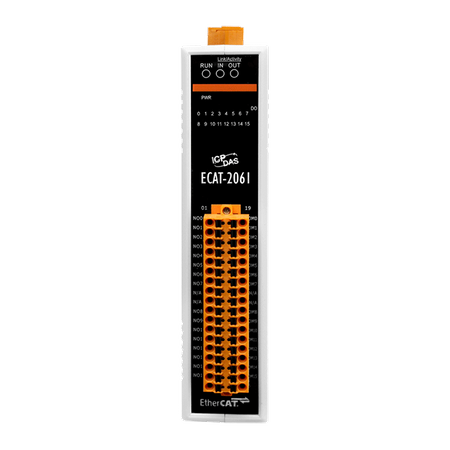

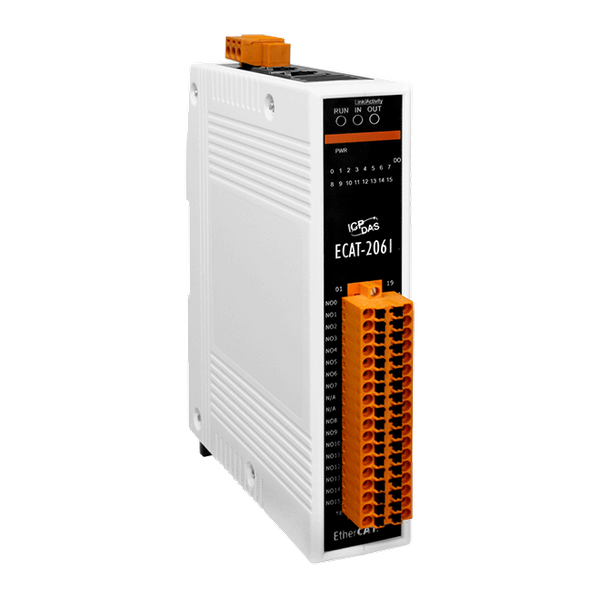

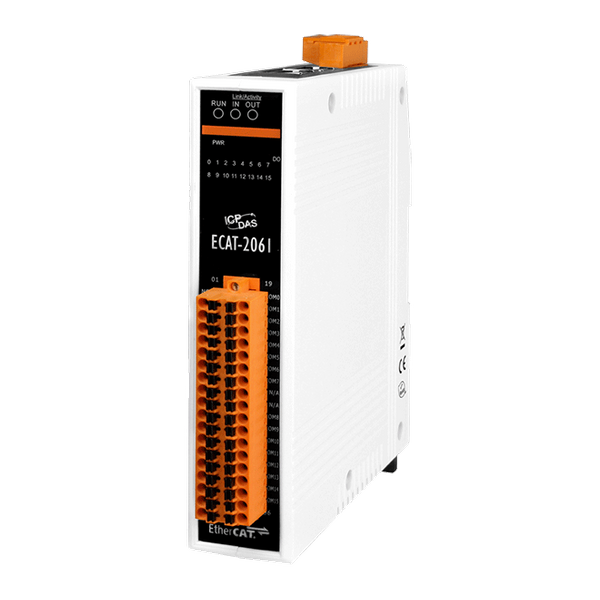

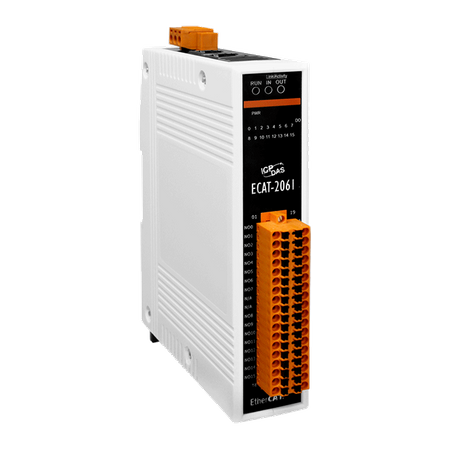

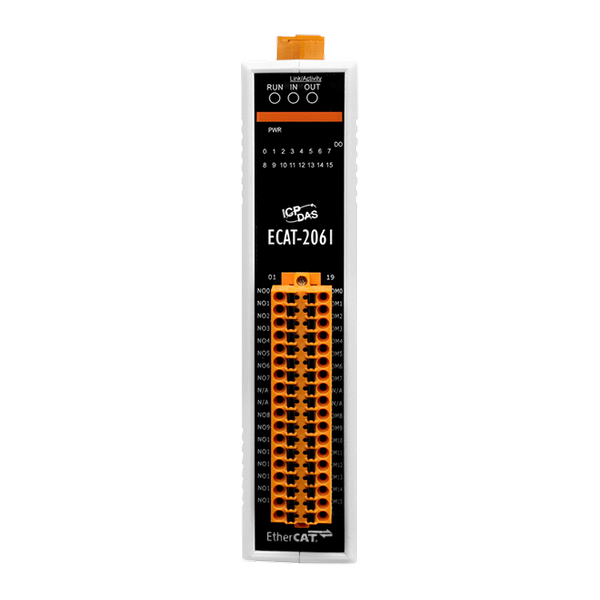

Przetwarzanie w locie: Potężny MCU EtherCAT radzi sobie z wydajnym ruchem sieciowym, oferując 2 x interfejs magistrali RJ-45. ECAT-2000 jest wyposażony w protokół EtherCAT i instalowany poprzez połączenie łańcuchowe, co umożliwia elastyczność w instalacji urządzeń i redukcję kosztów infrastruktury oraz operacyjnych. Wszystkie moduły mogą być rozmieszczone w topologiach sieci takich jak gwiazda, linia lub pierścień. Izolacja wejść i wyjść chroni ECAT-2000 przed szkodliwymi zakłóceniami i środowiskiem. ECAT-2061 posiada wbudowane izolowane 16 wyjść przekaźnikowych. Użytkownicy mogą uzyskać status wyjścia nie tylko za pośrednictwem danych procesowych, ale także z wskaźników LED. Przeszedł test zgodności, co umożliwia prostą manipulację przez zgodnego mastera EtherCAT lub konfigurator, ułatwiając implementację różnorodnych aplikacji.
Zastosowania
• Narzędzia półprzewodnikowe
• Kształtowanie metali
• Pakowanie
• Wtryskarki
• Systemy montażowe
• Maszyny drukarskie
• Robotyka
| Product Range: | EtherCAT |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | Signal: ±1 kV Class A; Power: ±1 kV Class A |
| EMS Protection: ESD (IEC 61000-4-2): | ± 4 kV Contact for Each Channel |
| EMS Protection: Surge (IEC 61000-4-5): | ± 1 kV Class A |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 16 |
| Wyjście przekaźnikowe: Typ: | Form A (SPST-NO) |
| Relay Output: Contact Rating: | 3 A @ 30 VDC ,
3 A @ 250 VAC (47 ~ 63 Hz) |
| Relay Output: Operate Time: | 10 ms Max. |
| Relay Output: Release Time: | 5 ms Max. |
| Relay Output: Electrical Endurance: | 1 x 10^5 Operations |
| Relay Output: Mechanical Endurance: | 2 x 10^7 Operations |
| Relay Output: Isolation: | 3000 VDC |
| Relay Output: Power on Value: | Yes |
| Relay Output: Safe Value: | Yes |
EtherCAT | |

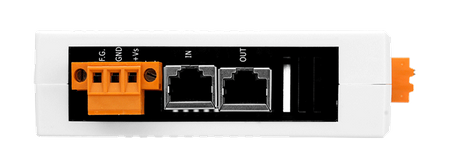

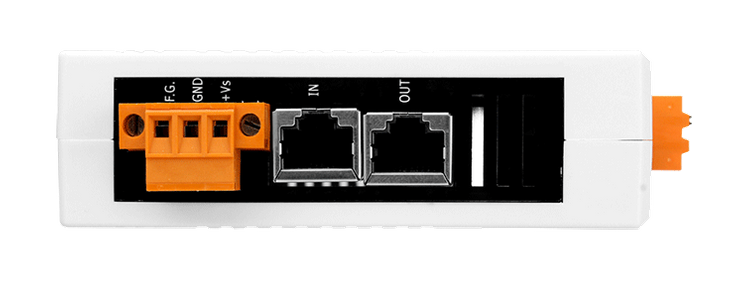

| EtherCAT: Ports: | 2 x RJ-45 |
| EtherCAT: Distance Between Stations: | 100 m Max. (100Base-TX) |
| EtherCAT: Data Transfer Medium: | Ethernet/EtherCAT cable (Min. CAT5), shielded |
| EtherCAT: Cycle Time: | 200 us |
| EtherCAT: Distributed Clocks: | Yes |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 4 W Max. |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 31 x 157 x 126 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
