Główne cechy
- Maksymalna prędkość komunikacji: 20 Mbps
- Częstotliwość wyjścia impulsów: 6,6 MHz (maks.)
- Sterowanie do 64 osi na jednej linii
- Funkcja liniowej interpolacji wieloosiowej
- Funkcja interpolacji kołowej 2-osiowej
- Przyspieszanie i zwalnianie według krzywej T/S
- Zmiana prędkości i pozycji podczas pracy
- Czujnik zwalniania, czujnik domowy, czujniki ograniczeń pozytywnych i negatywnych dla każdej osi
- Ograniczenie programowe i wyjście spustu porównawczego
- Trójstronna izolacja dla zasilania, komunikacji i I/O
(Zapewnia lepszą odporność na zakłócenia i ochronę urządzeń) - Moduł EC wyposażony w złącze Mini-Clamp zapewnia łatwiejszy proces zakończenia okablowania bez zanieczyszczeń
Wprowadzenie

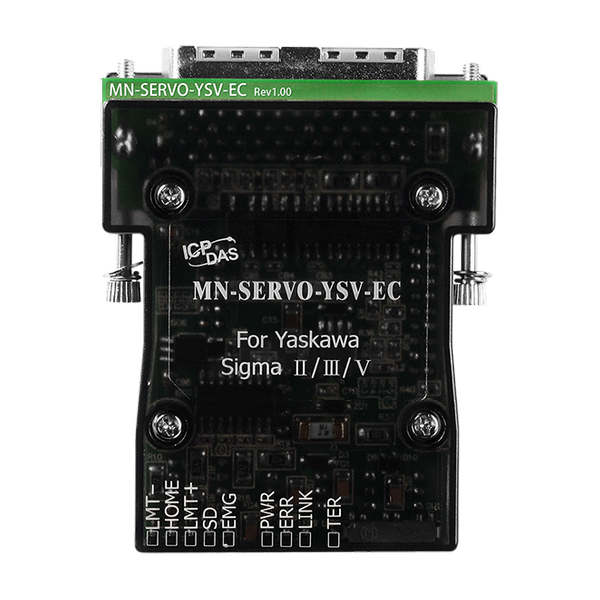

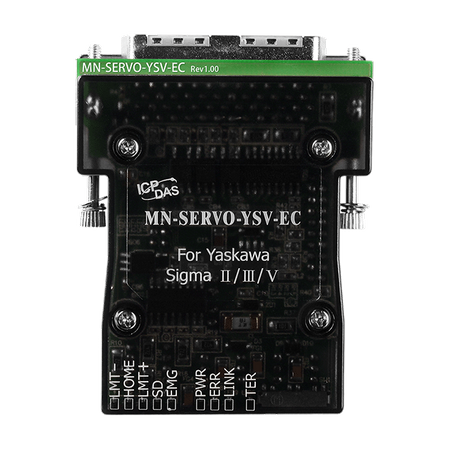

Seria MN-SERVO-EC służy do rozszerzenia liczby osi dla rozproszonego sterowania ruchem na magistrali Motionnet. Te moduły rozszerzeń dla serwomechanizmów mogą być bezpośrednio podłączone do sterownika serwomechanizmu i są połączone szeregowo z kontrolerem za pomocą prostego i niedrogiego kabla LAN Cat.5, co zmniejsza ilość okablowania wymaganego między sterownikami a kontrolerem, czyniąc to rozwiązanie wysoce odpowiednim dla zintegrowanych zastosowań automatyki maszyn. Po podłączeniu modułu do sterownika serwomechanizmu wystarczy podłączyć kabel LAN szeregowy między modułami. Jedna linia szeregowa może obsługiwać do 64 modułów z jednolitą osią. ICP DAS oferuje różnorodne moduły sterowania ruchem odpowiednie dla różnych marek sterowników serwomechanizmów, takich jak Mitsubishi MELSERVO-J3/J4, Yaskawa Sigma II/III/V, Panasonic MINAS A4/A5, Delta ASDA-A/A2, oraz Teco TSTA-A/A+.
| Product Range: | Motion Control Module |
Wskaźniki LED | |
| LED Indicators: Status: | Communication state (Link, Error) ,
Internal 3.3 V Power ,
Termination Resistor Switch ,
Mechanic Switch Input |
Ogólne | |
| General: Speed Profile: | Trapezoidal/S Shaped Acc/Dec Driving |
| General: Auto-Home Search: | 13 Types |
Oś I/O | |
| Axis I/O: Servo Interface Output: | SVON, ERC, ALM_RST |
| Axis I/O: Latch Input: | Yes (shared with SD) |
| Axis I/O: Mechanical Switch Input: | LMT+, LMT-, HOME, SD, EMG |
| Axis I/O: Position Compare Output: | High-Speed 5 V TTL ,
or 24 V open collector |
| Axis I/O: Servo Interface Input: | ALM, RDY, INP |
Wejście enkodera | |
| Wejście enkodera: Tryb: | CW/CCW, A/B phase |
| Wejście enkodera: Szerokość licznika: | 28-bit |
Wyjście impulsowe | |
| Wyjście impulsowe: Tryb: | OUT/DIR, CW/CCW |
| Wyjście impulsowe: Szerokość licznika: | 28-bit |
| Wyjście impulsowe: Szybkość: | 6.6 MHz (Max.) |
Motionnet | |
| Motionnet: Communication Connectors: | Mini-Clamp Connector |
| Motionnet: Transfer Speed: | 2.5, 5, 10, 20 Mbps |
Power | |
| Power: Input Range: | 24VDC +/-5% (1000 V isolated) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60 °C |
| Environment: Storage Temperature: | -20 ~ +80°C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
