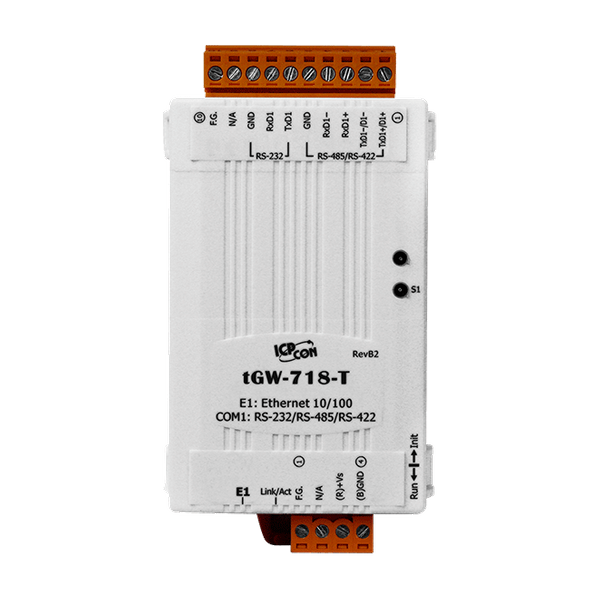

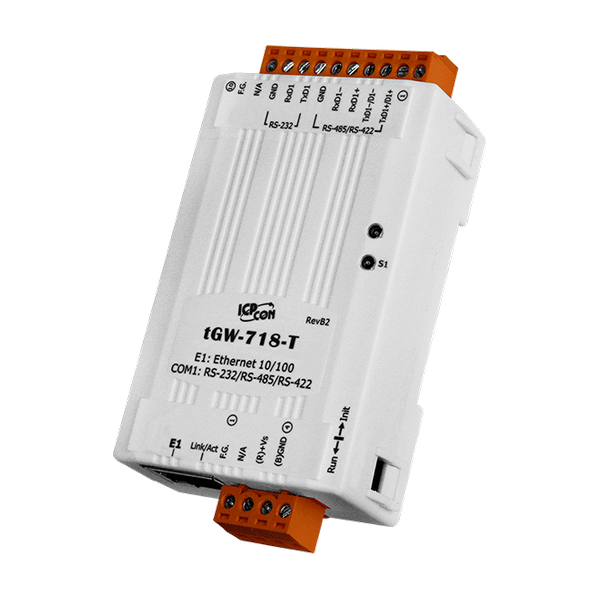

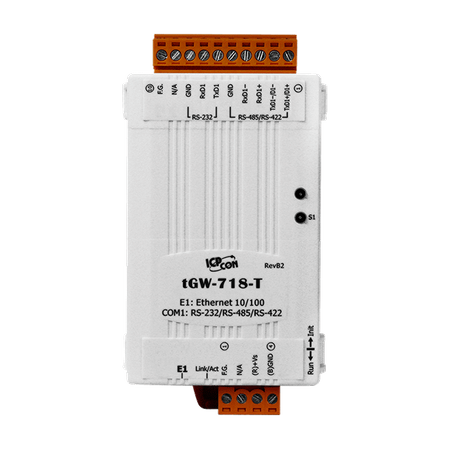

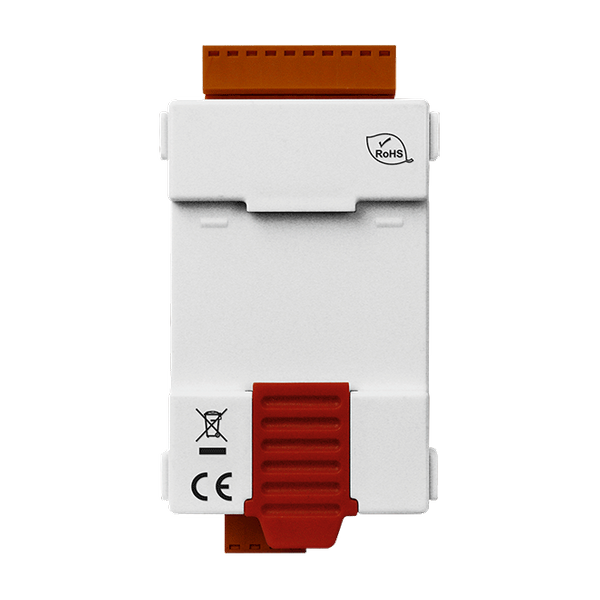

Name: tGW-718-T
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Wspiera Modbus TCP/UDP master i slave
Wspiera Modbus RTU/ASCII master i slave
Maks. połączeń TCP (masterów) na port szeregowy: 32
Funkcja read-cache zapewnia szybsze odpowiedzi Modbus TCP/UDP
Wspiera UDP responder do wykrywania urządzeń (UDP Search)
Konfiguracja sieci: stały IP lub DHCP
Mały serwer WWW do konfiguracji (HTTP)
Automatyczna kontrola kierunku RS-485

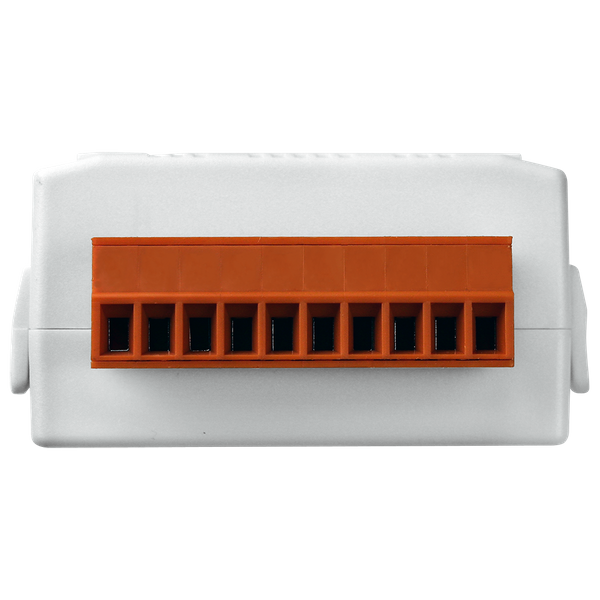

Złącze blokowe do łatwego okablowania
Kosztowo efektywny gateway Modbus

Wprowadzenie

Modbus stał się standardowym protokołem komunikacji przemysłowej i jest obecnie najczęściej stosowanym środkiem łączącym urządzenia elektroniczne w przemyśle. Modbus pozwala na komunikację między wieloma urządzeniami podłączonymi do tej samej sieci RS-485, na przykład systemami mierzącymi temperaturę i wilgotność i przesyłającymi wyniki do komputera. Modbus jest często używany do łączenia komputera nadzorującego z zdalną jednostką terminalową (RTU) w systemach SCADA.

tGW-700 to brama Modbus TCP na RTU/ASCII, która umożliwia hostowi Modbus/TCP komunikację z urządzeniami szeregowego Modbus RTU/ASCII przez sieć Ethernet i eliminuje ograniczenia długości kabla urządzeń komunikacji szeregowej. Moduł może być używany do tworzenia aplikacji z połączeniem parami (oraz aplikacji mostu szeregowego lub tunelu szeregowego), a następnie przesyłać dane przez TCP/IP między dwoma urządzeniami Modbus RTU/ASCII, co jest przydatne przy łączeniu komputerów mainframe, serwerów lub innych urządzeń szeregowych używających protokołów Modbus RTU/ASCII, które same nie mają możliwości Ethernet.

Funkcja read-cache służy do przechowywania poprzednich zapytań i odpowiedzi w buforze pamięci modułu tGW-700. Kiedy inne kontrolery HMI/SCADA wysyłają te same zapytania do tego samego urządzenia slave RTU, odpowiedź z cache jest zwracana natychmiast. Funkcja ta znacznie zmniejsza obciążenie komunikacji na magistrali RS-485, zapewnia szybsze odpowiedzi TCP i poprawia stabilność całego systemu.

Moduł tGW-700 (Non-T) oferuje prawdziwe funkcje IEEE 802.3af (klasyfikacja, Klasa 1) Power over Ethernet (PoE) używając standardowego kabla Ethernet kategorii 5 do odbierania zasilania z przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł akceptuje również zasilanie z adaptera DC. Moduł tGW-700 jest zaprojektowany do ultra-niskiego zużycia energii, redukując ukryte koszty wynikające ze wzrostu cen paliw i elektryczności, zwłaszcza gdy masz zainstalowaną dużą liczbę modułów. Zmniejszenie zużycia energii poprzez wybór energooszczędnego sprzętu może mieć pozytywny wpływ na utrzymanie zielonego środowiska.

Zastosowania

Automatyzacja fabryk, budynków i domów, Zdalna diagnoza i zarządzanie, Monitorowanie słoneczne

Parametry techniczne:

Product Range:	tGW Modbus Gateway
Moduł CPU
CPU Module: CPU:	32-bit ARM
ETHERNET

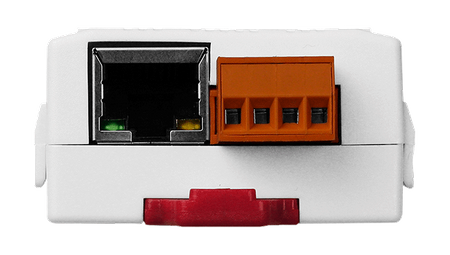

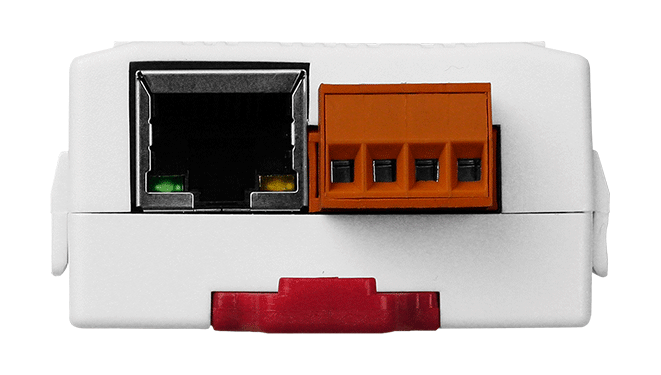

Ethernet: Porty:	10/100 Base-TX, 8-pinowy RJ-45 x 1, (Auto-negocjacja, Auto-MDI/MDIX, wskaźnik LED)
Porty COM
Porty COM: Porty:	1 x RS-232/485/422
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Odd, Even, Mark, Space
COM Ports: Data Bit:	5, 6, 7, 8
COM Ports: Stop Bit:	1, 2
COM Ports: Node Address:	254 (max.)
Power
Power: Consumption:	0.07 A @ 24 VDC
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	52 mm x 95 mm x 27 mm (W x H x D)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
