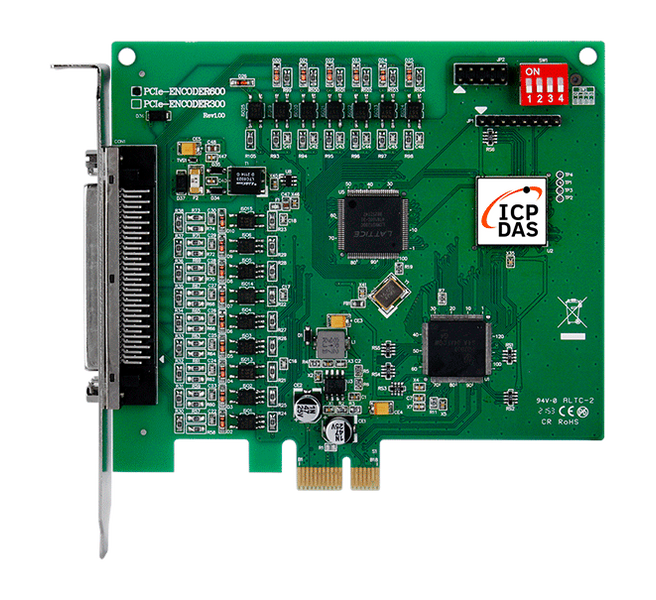

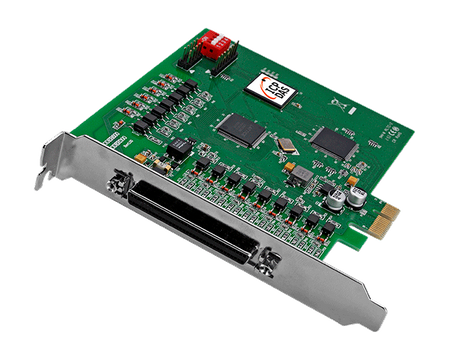

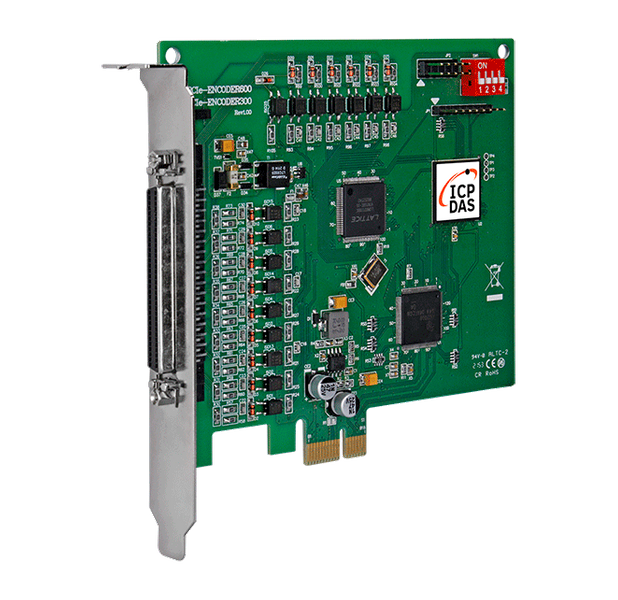

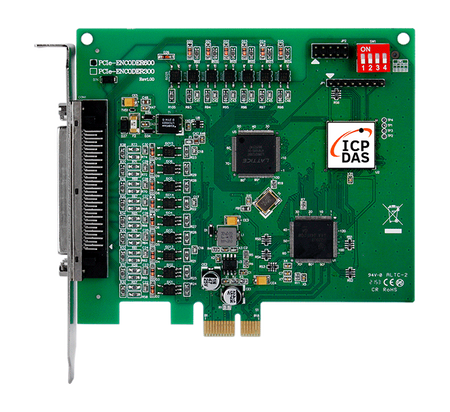

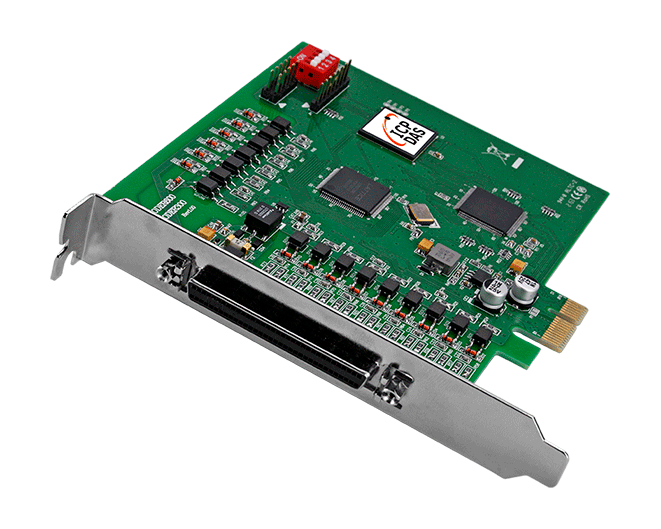

PCIe-ENCODER300 - Available soon

Główne cechy

• 3-osiowy licznik enkodera
• Prawdziwy 32-bitowy licznik
• Szybkość zliczania enkodera: maks. 4 MHz
• Trzeciego rzędu wewnętrzny filtr cyfrowy
• Tryby liczenia: Kwadrantowy, CW/CCW, PULSE/DIR
• Wejścia A+, A-, B+, B-, C+, C-
• Programowalna funkcja resetu licznika
• Funkcja resetu licznika przez kanał C (Index)
• Funkcja resetu sprzętowego (HR1 ~ HR6), funkcja resetu licznika
• Złącze 68-pinowe SCSI-II

Wprowadzenie

PCIe-ENCODER300 zawiera 3-osiowy licznik enkodera, a każda oś posiada 32-bitowy prawdziwy licznik o maksymalnej szybkości zliczania na poziomie 4 MHz. Tryb liczenia można wybrać spośród trzech typów: 1. Tryb kwadrantowy, 2. Tryb CW/CCW oraz 3. Tryb PULSE/DIR. Dostępne są również trzy rodzaje trybów resetu licznika: 1. Reset rejestru, 2. Reset indeksu, oraz 3. Reset sprzętowy. Tryb "Reset Indeksu" resetuje poprzez użycie kanału C+/C-, co powoduje reset licznika przy każdym obrocie. Tryb "Reset Sprzętowy" resetuje licznik przy użyciu zewnętrznego pinu (HR1 ~ HR6). Piny HR1 do HR6 mogą być również używane jako wejścia cyfrowe. PCIe-ENCODER300 oferuje również 8-kanałowe wyjścia cyfrowe. Fotoprzekaźniki o izolacji 2500 Vrms są używane do izolacji wejść/wyjść cyfrowych, aby zapobiec wpływowi wysokiego napięcia na system. Dostępne są sterowniki urządzeń i biblioteki funkcji dla DOS, Windows 7 oraz Windows XP/2000.

Zastosowania

• Produkcja półprzewodników
• Inspekcja komponentów
• Kontrola jakości produkcji
• Inspekcja żywności i napojów
• Mikroskopia i obrazowanie medyczne
• Zastosowania biometryczne
• Stół X-Y-Z
• Maszyny do tłoczenia z ustalonym skokiem
• Maszyny transferowe
• Wirnik
• Ładunek/rozładunek

Struktura systemu aplikacyjnego
