Name: PM-3133-RCT4000P-CPS
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Dwukierunkowa energia
• True RMS Power Measurements
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiar prądu do 4000 A
• Pomiar napięcia do 500 V

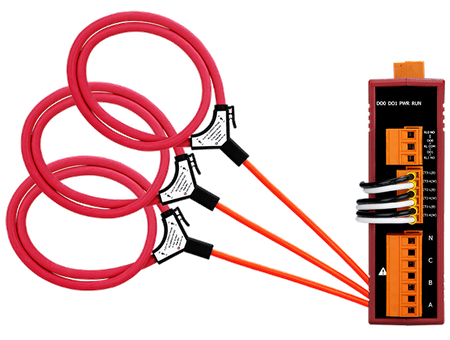

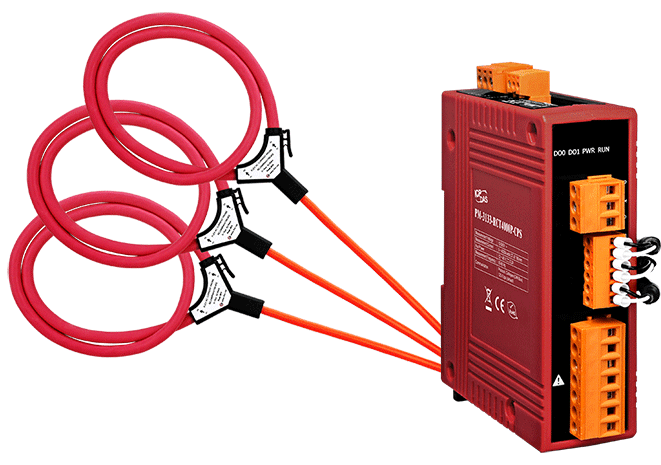

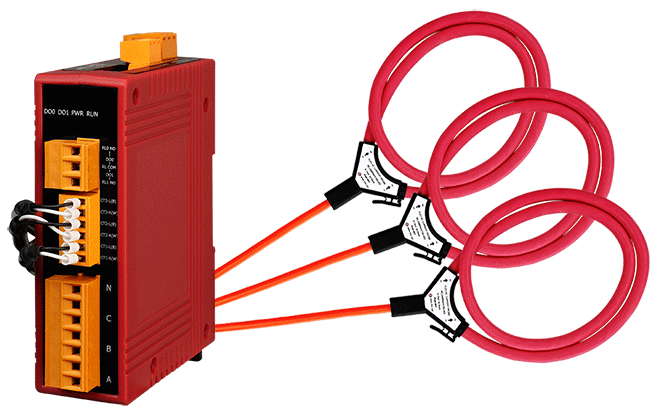

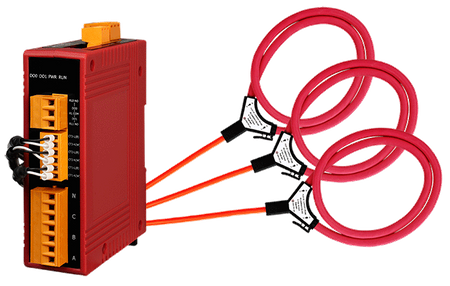

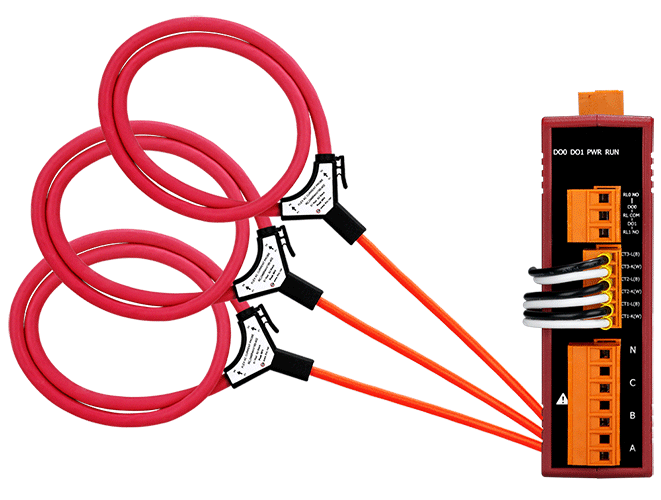

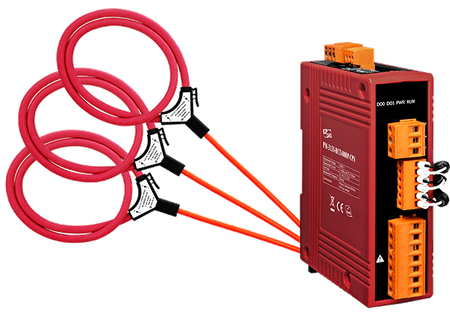

• Rogowski Coil Soft CT dla łatwej instalacji
• Dokładność lepsza niż 2% (PF=1, Prąd wejściowy >50A)
• Całkowite zniekształcenia harmoniczne (THD)
• Obsługuje protokół CANopen
• Obsługuje 2 wyjścia przekaźnikowe (formuła A)
• IEC 61010-1 oraz EN 61010-1

Wprowadzenie

ICP DAS przedstawia najbardziej zaawansowane, opłacalne, inteligentne liczniki mocy PM-3133-RCT, które pozwalają na dostęp do rzeczywistego zużycia energii elektrycznej dla pomiaru mocy trójfazowej. Dzięki wysokiej dokładności (<2%, PF=1; Prąd wejściowy >50A), seria ta może być używana zarówno po stronie niskonapięciowej, jak i średnio/wysokonapięciowej i umożliwia użytkownikom uzyskiwanie wiarygodnych i dokładnych odczytów zużycia energii z monitorowanego sprzętu w trybie rzeczywistym podczas pracy. Te kompaktowe i ekonomiczne liczniki mocy z Rogowskiego CT to "linowy" Przetwornik Prądu, który zapewnia "łatwą instalację" dzięki dużym rozmiarom okienka (55 ~ 185 mm) i elastyczności mechanicznej dla ciasnych przestrzeni. Działa w szerokim zakresie napięć wejściowych 10 ~ 500 VAC, co umożliwia uniwersalną kompatybilność. Ponadto, z dwoma kanałami wyjść przekaźnikowych, może być połączony z syrenami lub oświetleniem dla komunikatów alarmowych. Obsługuje również protokoły Modbus RTU, Modbus TCP lub CANopen, co ułatwia integrację.

Zastosowania

• Monitorowanie generatora
• Systemy dystrybucji rozdzielnic
• Zarządzanie energią
• Analiza jakości mocy

Parametry techniczne:

Product Range:	Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:	3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT
AC Power Measurement: Loops:	Three-phase
AC Power Measurement: Input Voltage:	10 ~ 500 V
AC Power Measurement: Input Current:	CTØ185 mm (5 A ~ 4000 A)
AC Power Measurement: Input Frequency:	50/60 Hz
AC Power Measurement: W Accuracy:	Better than 2% (PF=1)
AC Power Measurement: Power Parameter Measurement:	True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent , Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:	1 Second
CT
CT: Includes CTs:	3
CT: Type:	Rogowski
CT: Max. Current:	4000 A
CT: Inside Diameter:	185 mm
CT: Leading Cable:	4 m
CANopen

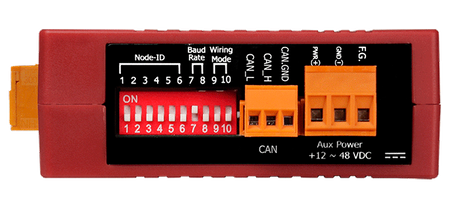

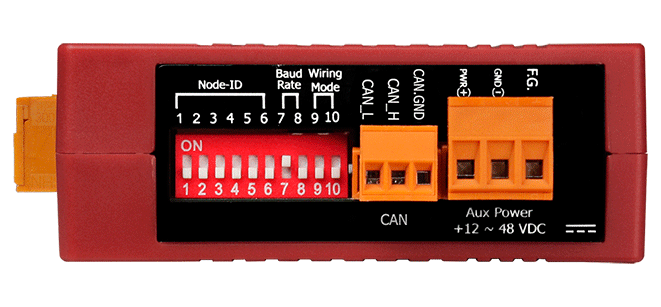

CANopen: Baud Rate:	125 k (default), 250 k, 500 k, 1 M; DIP Switch Selectable
CANopen: Isolation:	3000 VDC
CANopen: Protocol:	CANopen
Power
Power: Input Range:	+12 ~ 48 VDC
Power: Consumption:	2 W
Power: Alarm Output:	Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 100 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-20 ~ +70 °C
Environment: Storage Temperature:	-25 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
