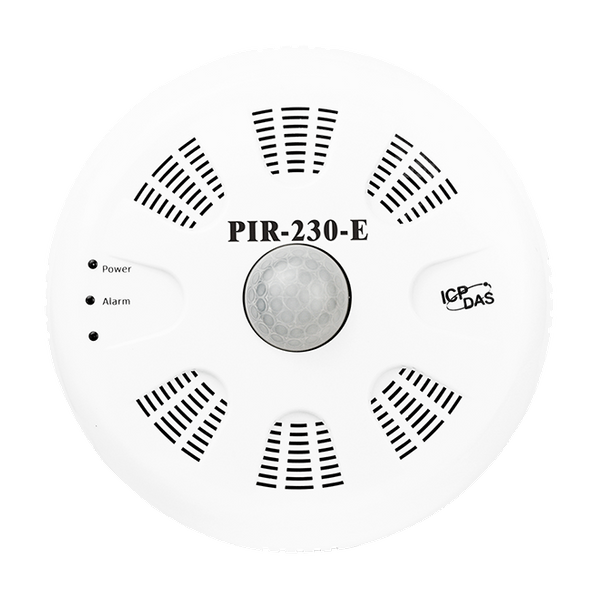

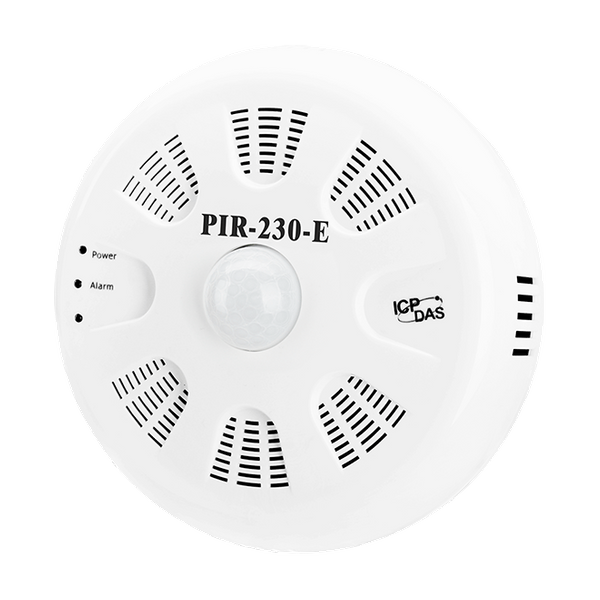

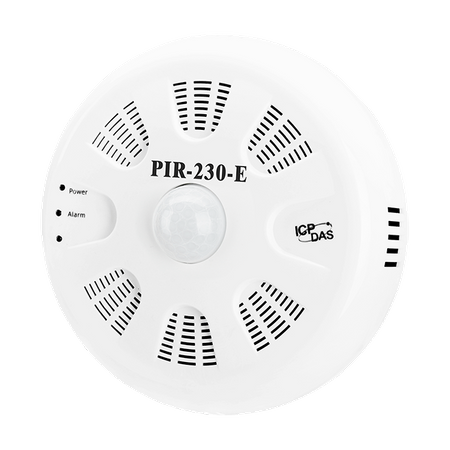

Name: PIR-230-E
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Regulowany czas opóźnienia / natężenie światła / czułość (Lux/Czułość tylko PIR-230)
Wbudowany czujnik światła do inteligentnego sterowania przełącznikiem
Wskaźnik LED dla czujnika PIR/temperatury
Czujnik temperatury do pomiaru temperatury w pomieszczeniu
Możliwość użycia jako alarmu temperaturowego lub pożarowego
Wyjście przekaźnikowe może być używane do sterowania światłem przez czujnik PIR/temperatury
Odpowiednie do obciążeń do 1500 W (żarowe) i 300 W (świetlówki)
Możliwość obciążenia świetlówkami (T8)
Szeroki zakres interfejsów komunikacyjnych i protokołów
Zgodność ze standardami IEEE802.11b/g/n (tylko PIR-230/PIR-231)
Wsparcie dla trybów infrastruktury i limit-AP dla sieci bezprzewodowych (tylko PIR-230-WF/PIR-231-WF)
Projekt do montażu sufitowego lub powierzchniowego

Wprowadzenie

Moduły serii PIR mają zdolność wykrywania fal podczerwonych generowanych przez ludzkie ciało w promieniu około 8 metrów, z obszarem pokrycia wynoszącym 360° do wewnętrznego wykrywania ruchu. Moduły można skonfigurować tak, aby automatycznie włączały światło, jeśli wykryto ruch. Moduły zawierają również czujnik temperatury i wilgotności do pomiaru temperatury i wilgotności w pomieszczeniach, lub mogą być skonfigurowane do aktywacji alarmu przeciwpożarowego. Można wybrać szeroki zakres połączeń interfejsowych, w tym RS-485/Ethernet/Wi-Fi, z obsługą protokołów DCON i Modbus RTU/TCP, co pozwala na łatwą integrację z istniejącymi systemami HMI/SCADA/systemami centralnego sterowania. W zestawie znajduje się również darmowe narzędzie, które pozwala na wyświetlanie informacji konfiguracyjnych i danych w potężnym formacie chart, który można eksportować do Microsoft Excel.

Bezśrubowe złącze szybkozłączki oraz przełączniki DIP i obrotowe ułatwiają instalację, naprawę i konserwację modułów. Obudowy każdego modułu wykonane są z ognioodpornego materiału klasy UL94-V2, a biały, minimalistyczny design zewnętrzny zapewnia łatwe dopasowanie do wnętrza.

Zastosowania

Oświetlenie i wentylatory wyciągowe w publicznych toaletach
Wspólne oświetlenie w klatkach schodowych
Oświetlenie parkingów
Oświetlenie ogrodowe
Oświetlenie w przymierzalniach w sklepach
Oświetlenie korytarzy i wiele innych sytuacji

Parametry techniczne:

Product Range:	PIR Motion Detector
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV contact for each terminal, ±8 kV air for random point
Wskaźniki LED
LED Indicators: Status:	Yes, 1 as Power/Communication Indicator. 1 as Alarm Indicator
PIR
PIR: Detection Height :	4 m Max.
PIR: Detection Field of View:	360°; 8 m Diameter Max.
PIR: Lux Control Level:	Hardware: 2 modes (Dawn and dust) / Software: 5-step
PIR: Delay Time:	Hardware: 8-step Switch-selectable (seconds): 6, 16, 33, 66, 131, 262, 524, 1049 , Software: 16-step (seconds): 2, 4, 6, 8, 16, 33, 49, 66, 131, 262, 393, 524, 1049, 2097, 3146, 4194
PIR: PIR Response Time:	1 second
Pomiar temperatury
Temperature Measurement: Fire Alarm:	65°C (Programmable)
Temperature Measurement: Range:	-40 ~ +120°C
Temperature Measurement: Resolution:	0.01°C
Temperature Measurement: Accuracy:	±0.5°C (at 0 ~ 60°C)
Humidity Measurement
Humidity Measurement: Range:	0 ~ 100% RH
Humidity Measurement: Resolution:	0.01% RH
Humidity Measurement: Accuracy:	±5% RH
Wejście cyfrowe
Wejście cyfrowe: Kanały:	2
Wejście cyfrowe: Typ:	Prawo Kontakt
Wejście cyfrowe: ON Poziom napięcia:	70 ~ 220 VAC
Wejście cyfrowe: OFF Poziom napięcia:	20 VAC Max.
Digital Input: Input Impedance:	68 KΩ, 1 W
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	1
Wyjście przekaźnikowe: Typ:	Power Relay, Form C
Relay Output: Contact Rating:	NO: 10 A @ 250 VAC , NC: 6 A @ 250 VAC
Relay Output: Number of Lighting Fixture:	Incandescent Bulb: 1500 W Max.; Fluorescent Lamp: 300 W Max.
Porty COM
Porty COM: Porty:	1 x RS-485 , 1 x Ethernet/PoE
Porty COM: Szybkość transmisji:	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
COM Ports: Protocol:	DCON, Modbus RTU, Modbus TCP, MQTT
COM Ports: Node Address:	Hardware: 160 to 191 / Software: 1 to 255
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	18 ~ 48 VDC, PoE
Power: Consumption:	2 W
Mechaniczny
Mechanical: Dimensions (mm):	Ø150 x 53 (Ø x H)
Mechanical: Installation:	Ceiling /surface mounted
Mechanical: Ingress Protection Rating:	IP20
Środowisko
Environment: Operating Temperature:	0 ~ +35°C
Environment: Storage Temperature:	-30 ~ +80°C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
