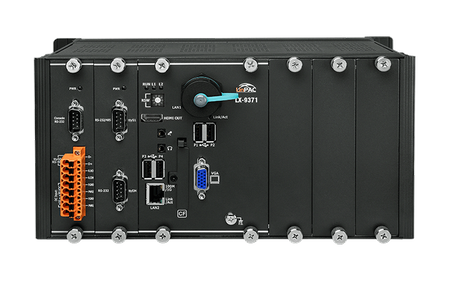

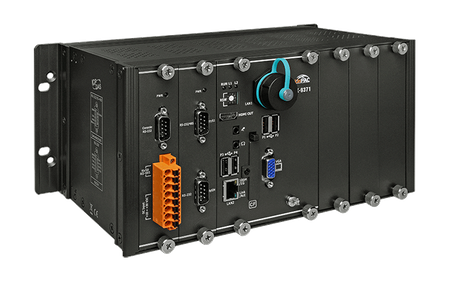

Name: LX-9371
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• E3827 (1.75 GHz) CPU
• Linux kernel 4.14.12 Inside
• Supports VGA and HDMI dual display
• Embedded Service: Web Server, FTP Server, Telnet Server, SSH Server
• 64-bit Hardware Serial Number for Software Protection
• Rich I/O Expansion Ability (RS-232, RS-485)
• 2 10/100/1000M Ethernet Ports
• Redundant Power Input

Wprowadzenie

PAC-y z serii LX-9x7x oparte są na systemie Linux i łączą w sobie funkcje obliczeniowe, wejścia/wyjścia oraz interfejs operatorski, oferując idealne rozwiązanie do integracji HMI, akwizycji danych i kontroli w jednym urządzeniu. Wyposażone są w procesor Intel E3827, 1/3/7 gniazd rozszerzeń I/O i różnorodne interfejsy łączności, w tym podwójne Gigabit Ethernet, VGA, port USB, interfejsy RS-232 i RS-485. Lokalne gniazda I/O mogą obsługiwać nasze moduły serii I-9K i I-97K, a zdalne rozszerzenia I/O obsługują moduły Ethernet I/O oraz RS-485 I/O. Programy użytkownika mogą być zapisywane na zewnętrznych nośnikach, takich jak karta CF lub masa pamięci USB.

SDK LinPAC jest dostarczany, aby użytkownicy mogli szybko i łatwo rozwijać aplikacje I/O dla LinPAC z użyciem modułów I-7000/9000/97k. Aplikacje LinPAC można rozwijać przy użyciu języka GNU C. W międzyczasie, wbudowane serwery i funkcje czynią LinPAC bardziej potężnym, umożliwiając użytkownikom płynne realizowanie własnych projektów.

Zastosowania

3G/4G Cellular

Bluetooth

CANopen

CAN Bus

Device Net

Ethernet

Modbus

Mutil-serial

SNMP

WLAN

Zigbee

Parametry techniczne:

Product Range:	LX-9000
Software
Software: OS:	Linux kernel 4.14.12
Software: Service:	SFTP server, Web server, SSH
Software: SDK:	LinPAC SDK (GCC based toolchain and LinPAC Libraries)
Jednostka główna
Main Unit: CPU:	E3827 (1.75 GHz, dual core)
Main Unit: 64-bit Hardware Serial Number:	Yes, for Software Copy Protection
Main Unit: System Memory:	2 GB DDR3 SDRAM
Main Unit: Storage:	• Flash: mSATA slot with one 32 GB SSD , • CF socket with one 16 GB CF card (support up to 32 GB)
Main Unit: Non-Volatile Memory:	• MRAM 512 KB , • EEPROM 16 KB (Data Retention: 40 years; 1,000,000 erase/write cycles)
Main Unit: Real Time Clock:	Yes (Provide seconds, minutes, hours, day of week, month, year)
Main Unit: Watchdog Timer:	Yes, Dual Watchdog Timer
Wyświetl
Display: Signal:	VGA (Analog RGB), HDMI
Display: Resolution:	1280 × 1024 to 1920 × 1080 for 16:9 display , 640 × 480 to 1024 × 768 for 4:3 display
Wskaźniki LED
LED Indicators: Status:	2 x Power , 1 x Run (Programmable) , 2 x Programmable
Rozszerzenie I/O
I/O Expansion: I/O Type:	I-9K, I-97K series
I/O Expansion: Slots:	3
HMI
HMI: Rotary Switch:	Yes (0 ~ 9)
Audio
Audio: Jack:	Microphone-in and Earphone-out
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100/1000 Base-TX
Porty COM
Porty COM: Porty:	1 x RS-232 (3000 VDC, Isolated) , 1 x RS-485 (3000 VDC, Isolated) , 1 x RS-232/485 (Console, 3000 VDC, Isolated) , 1 x RS-232/485 (3000 VDC, Isolated)
USB
USB: Porty:	4
USB: Specification:	USB 2.0 (Host)
Power
Power: Input Range:	+10 VDC ~ +30 VDC (1 kV Isolated)
Power: Redundant Power Inputs:	Yes, with one power relay (1 A @ 24 VDC) for alarm
Power: Consumption:	16.8 W (0.7 A @ 24 VDC)
Mechaniczny
Mechanical: Dimensions (mm):	300 x 133 x 164 (W x L x H)
Mechanical: Installation:	DIN-Rail or Wall Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
