Główne cechy
- 4 równoczesne, 16-bitowe przetworniki ADC.
- Obsługa 2 lub 4 wejść IEPE oraz wbudowany prąd wzbudzenia 3 mA.
- AR-400 obsługuje częstotliwości próbkowania: 125kHz, 100kHz, 50kHz.
- Maks. czas nagrywania: 30 min (5kHz)
- Elastyczne tryby wyzwalania: przycisk wyzwalania, wyzwalanie zaplanowane, wyzwalanie analogowe, wyzwalanie wejścia cyfrowego i zdalne wyzwalanie narzędziowe.
- Obsługa kart microSDHC o pojemności od 4 do 32 GB.
- Ochrona ESD kontaktem 4 kV dla dowolnego terminala.
- Szeroki zakres zasilania (+10 do +30 VDC) i temperatura pracy (-25 do 75°C).
Wprowadzenie

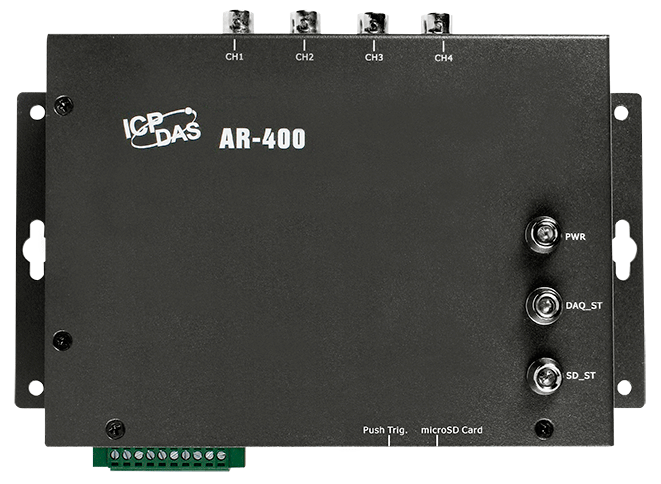

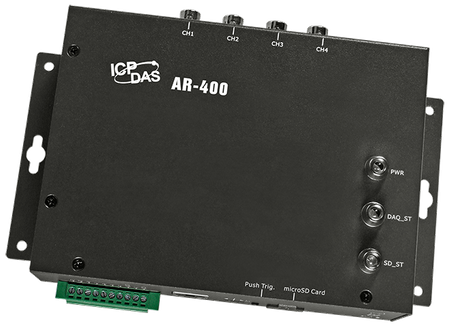

Seria AR-200/AR-400 to gama wysoko wydajnych modułów do dynamicznego zbierania sygnałów, zaprojektowanych specjalnie do monitorowania i analizy drgań. Maksymalna jednoczesna częstotliwość próbkowania dla każdego kanału w AR-200 i AR-400 wynosi odpowiednio do 200k-Hz i 125k-Hz. Moduły AR-200/AR-400 zawierają wbudowany prąd wzbudzenia 3mA do zasilania akcelerometrów IEPE oraz 16-bitowy przetwornik A/D. Dane zbierane przez AR-200/AR-400 są zapisywane na karcie Micro SD, która może być używana do analizy drgań offline. ICP DAS również dostarcza narzędzie, które można zainstalować na komputerze Hosts, umożliwiające łatwą konfigurację różnych trybów wyzwalania, zmianę częstotliwości próbkowania oraz planowanie czasu próbkowania w różnych aplikacjach za pomocą narzędzi deweloperskich. W związku z tym, moduły AR-200/AR-400 są polecane jako najlepszy wybór do monitorowania i pomiaru drgań.
Zastosowania
- Automatyka przemysłowa
- Automatyka fabryczna
- Automatyka procesowa
- i inne...
Parametry techniczne:
| Product Range: | Accelerometer Data Logger |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x PWR ,
1 x DAQ ,
1 x SD |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 4 (simultaneous sampling) |
| Wejście analogowe: Typ: | IEPE |
| Wejście analogowe: Zakres: | Voltage: ±10 V ,
Current: 3 mA |
| Wejście analogowe: Rozdzielczość: | 16 bit |
| Wejście analogowe: Częstotliwość próbkowania: | 5, 10, 20, 50, 100, 125 (kHz) |
| Wejście analogowe: Tryb wyzwalania: | Push-button triggering, timed triggering, threshold triggering, digital input triggering, remote triggering by utility software |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 1, Dry Contact: Source / Wet Contact: Sink or Source |
| Wejście cyfrowe: ON Poziom napięcia: | Dry: Close to GND ,
Wet: +10 VDC to +50 VDC |
| Wejście cyfrowe: OFF Poziom napięcia: | Dry: Open ,
Wet: +4 VDC max |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | Form A x 1 |
| Wyjście przekaźnikowe: Typ: | Power Relay |
| Relay Output: Contact Rating: | 5A@250 VAC (47 ~ 63 Hz) ,
5A@30 VDC |
| Relay Output: Operate Time: | 10 ms |
| Relay Output: Release Time: | 5 ms |
| Relay Output: Electrical Endurance: | 100,000 times min |
| Relay Output: Mechanical Endurance: | 20,000,000 times min |
ETHERNET | |
| Ethernet: Porty: | 1 x RJ-45, 10/100Base-T(X) |
Power | |
| Power: Consumption: | 4.3 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 197 x 139 x 57 (W x L x H) |
| Mechanical: Installation: | Wall mounting, rail type |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ 80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
