Główne cechy
- Uniwersalny interfejs PCI (3.3 V/5 V)
- 32 programowalne kanały cyfrowe I/O
- 16 kanałów licznika w górę lub pomiaru częstotliwości (minimalna szerokość impulsu = 2 μs)
- Filtr cyfrowy: 1 do 32767 (μs)
- Rezystory pull-high i pull-low dla kanałów DI
- Obsługuje identyfikację karty (przełącznik SMD)
Wprowadzenie

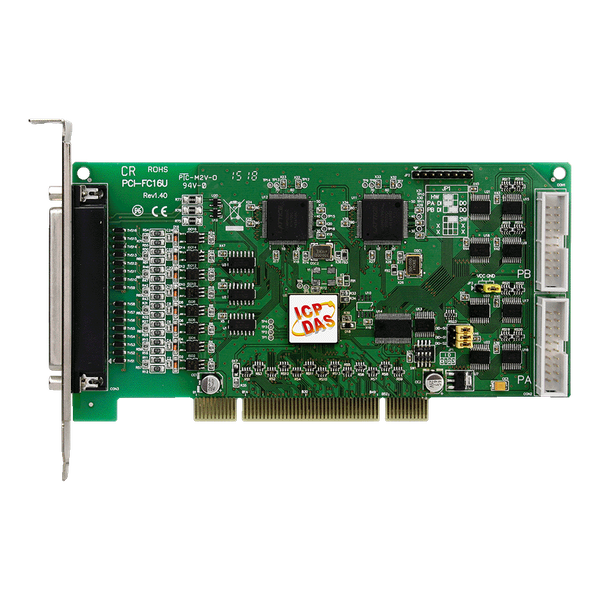

PCI-FC16U to 32-bitowa karta do szybkiego liczenia/liczenia częstotliwości, która obsługuje zarówno 3.3 V, jak i 5 V uniwersalnej magistrali PCI. Karta zapewnia 16 kanałów, które można indywidualnie skonfigurować do pomiaru częstotliwości lub zastosowań liczników, i może obsługiwać sygnały o wysokiej częstotliwości do 250 kHz. Karta PCI-FC16U zawiera również 32 programowalne kanały cyfrowe I/O.
Karta PCI-FC16U zawiera wbudowany przełącznik identyfikacyjny karty, który umożliwia łatwe rozpoznawanie karty za pomocą oprogramowania, jeśli w tym samym komputerze zainstalowane są dwie lub więcej kart. Rezystory pull-high/pull-low pozwalają na zdefiniowanie statusu DI jako wysokiego lub niskiego zamiast pozostawienia kanałów DI unoszących się, jeśli zostałyby one rozłączone lub przerwane.
Karty obsługują różne wersje systemów operacyjnych, takie jak DOS, Windows. Dostarczane są także kontrolki DLL i Active X oraz przykładowe programy w różnych językach, opartych na Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET oraz LabVIEW, aby pomóc użytkownikom szybko i łatwo tworzyć własne aplikacje.
Karta PCI-FC16U zawiera wbudowany przełącznik identyfikacyjny karty, który umożliwia łatwe rozpoznawanie karty za pomocą oprogramowania, jeśli w tym samym komputerze zainstalowane są dwie lub więcej kart. Rezystory pull-high/pull-low pozwalają na zdefiniowanie statusu DI jako wysokiego lub niskiego zamiast pozostawienia kanałów DI unoszących się, jeśli zostałyby one rozłączone lub przerwane.
Karty obsługują różne wersje systemów operacyjnych, takie jak DOS, Windows. Dostarczane są także kontrolki DLL i Active X oraz przykładowe programy w różnych językach, opartych na Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET oraz LabVIEW, aby pomóc użytkownikom szybko i łatwo tworzyć własne aplikacje.
Akcesoria
Parametry techniczne:
| Product Range: | PCI Digital I/O |
HARDWARE | |
| Hardware: Card ID: | Yes (4-bit) |
| Hardware: Connector: | Female DB37 x 1 ,
20-pin box header x 2 |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 32 (Bi-Direction) |
| Wejście cyfrowe: Typ: | 5 V/TTL |
| Wejście cyfrowe: ON Poziom napięcia: | 2.0 V Min. |
| Wejście cyfrowe: OFF Poziom napięcia: | 0.8 V Max. |
| Wejście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
| Digital Input: Pull-high/Pull-low Resistors: | Yes |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 32 (Bi-Direction) |
| Wyjście cyfrowe: Typ: | 5 V/TTL |
| Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
| Wyjście cyfrowe: Prąd obciążenia: | Sink: 2.4 mA @ 0.8 V ,
Source: 0.8 mA @ 2.0 V |
| Wyjście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
| Wyjście cyfrowe: DO Readback: | Yes |
Counter/Frequency/Encoder Input | |
| Counter/Frequency/Encoder Input: Channels: | 16 |
| Counter/Frequency/Encoder Input: Type: | Isolated Input |
| Counter/Frequency/Encoder Input: Counter Mode: | Yes(Up Counter) |
| Counter/Frequency/Encoder Input: Frequency Mode: | Yes |
| Counter/Frequency/Encoder Input: Max. Counter/Frequency: | 1 Hz ~ (typically ) 250 kHz (both counter mode and frequency mode) ,
where 250 kHz is calculated as followings: ,
Supposed that duty cycle = 50%, refer to Minimum Pulse Duration of High Level, we have pulse period = 2 μs x 2 = 4 μs, which is 250 kHz as a max. ,
Refer to Min. Pulse Duration of High Level, Max. Frequency is highly affected by duty cycle. |
| Counter/Frequency/Encoder Input: Frequency Accuracy: | ± 0.4 % |
| Counter/Frequency/Encoder Input: Isolated, Input Level: | Logic 1: +4.5 VDC ~ +30 VDC ,
Logic 0: +1 VDC Max. |
| Counter/Frequency/Encoder Input: Low Pass Filter: | 1 ~ 32767 μs |
Power | |
| Power: Consumption: | 700 mA @ +5 V |
Środowisko | |
| Environment: Operating Temperature: | 0°C to +60°C |
| Environment: Humidity: | 5 to 85% RH, Non-condensing |
| Status: | Available |
