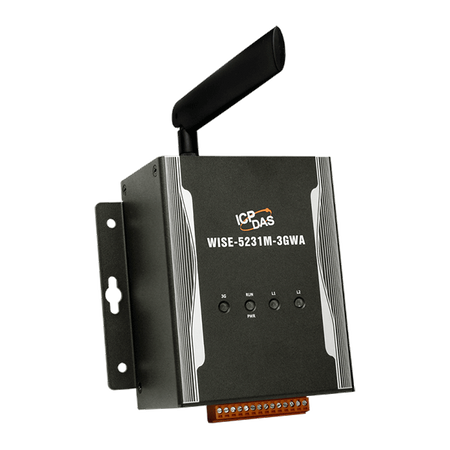

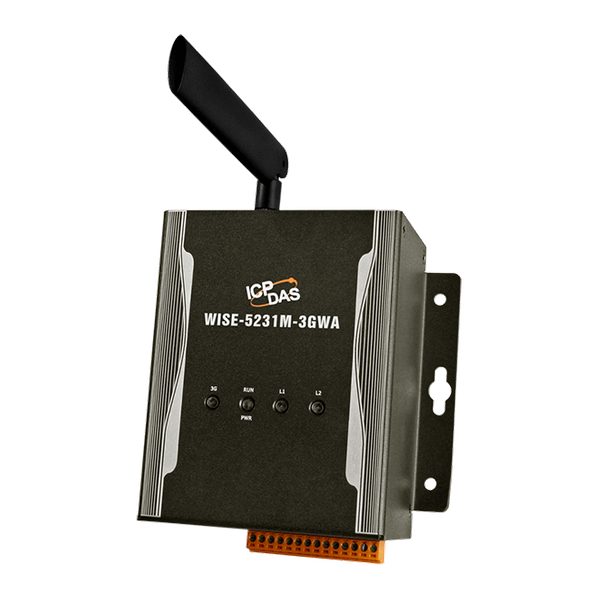

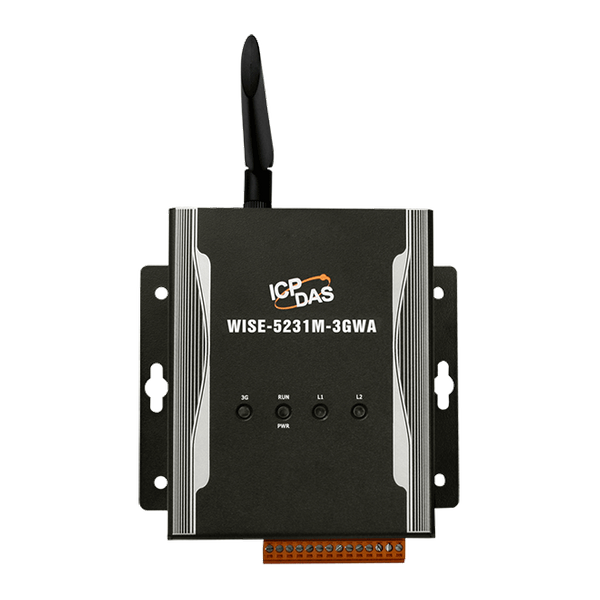

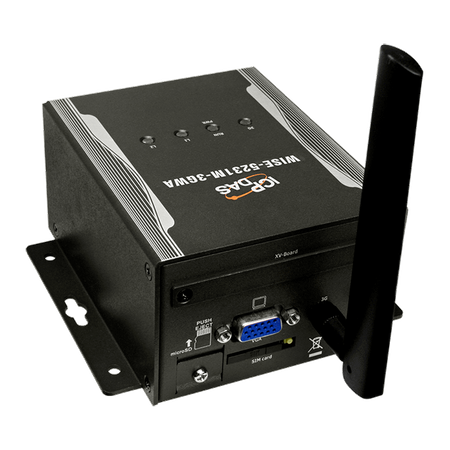

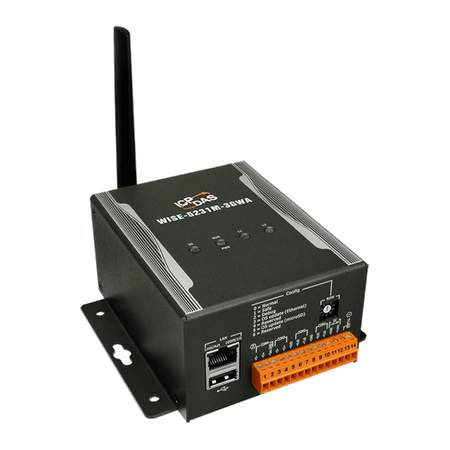

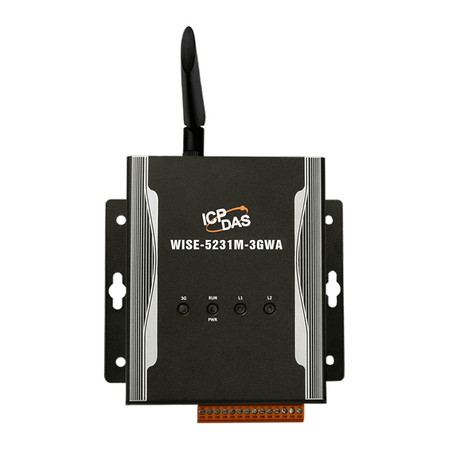

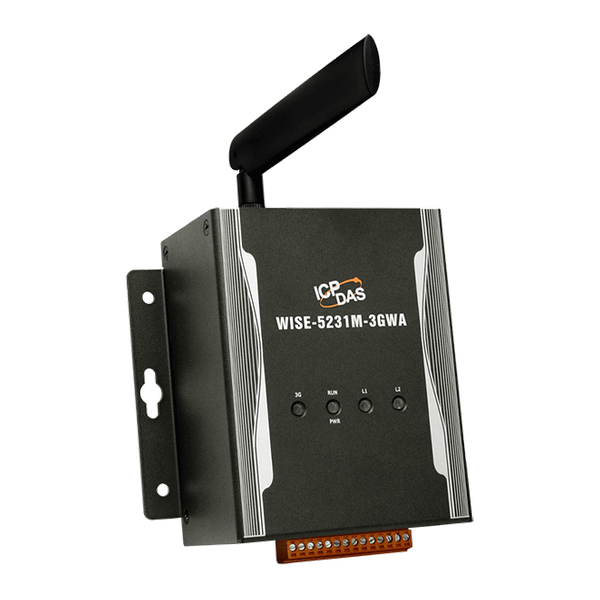

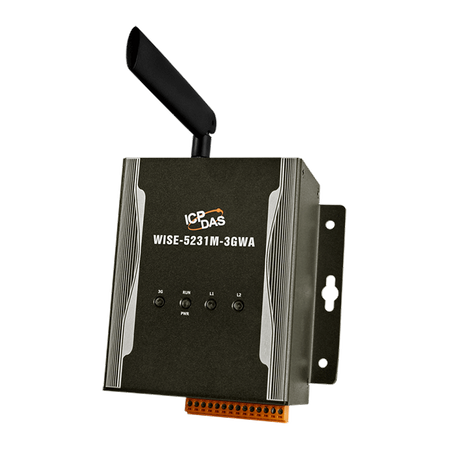

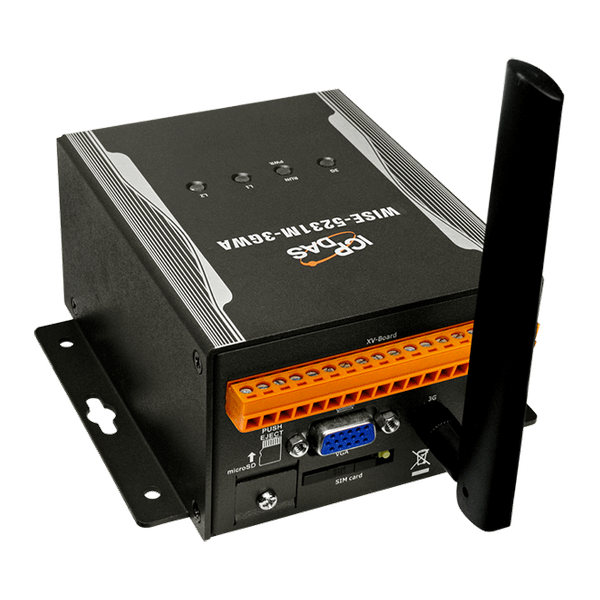

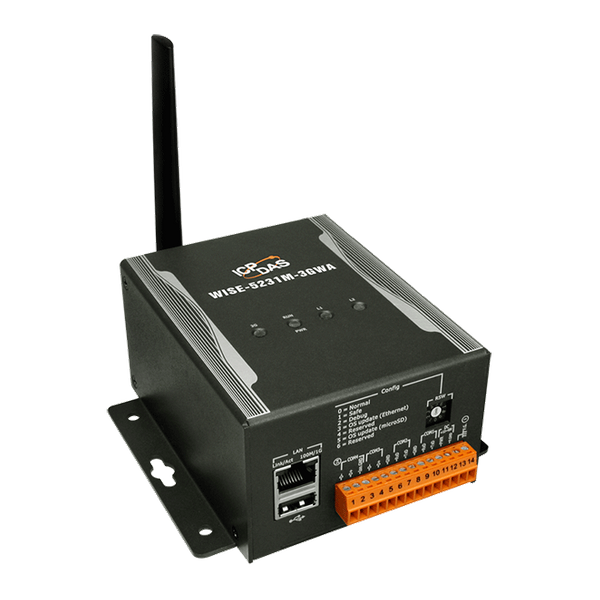

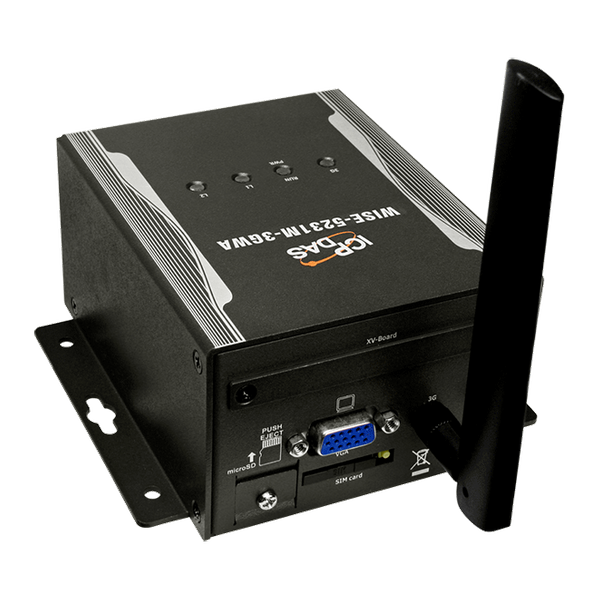

Name: WISE-5231M-3GWA
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Działa w przeglądarkach, nie jest wymagane dodatkowe oprogramowanie.
Brak konieczności programowania, strony internetowe dostarczone do edycji logiki sterowania.
Możliwość wykonywania reguł logicznych IF-THEN-ELSE.
Wsparcie dla modułów XV-board.
Wsparcie dla modułów DCON lub Modbus RTU Slave (do 32, COM3 i COM4 mogą indywidualnie podłączyć maksymalnie 16 modułów).
Wsparcie dla modułów Modbus TCP Slave (do 16).
Obsługa funkcji Timer i Schedule.
Obsługa rejestratora danych i funkcji wysyłania plików z danymi.
Funkcja aktywnego wysyłania I/O do transferu danych w czasie rzeczywistym.
Obsługa wysyłania i odbierania poleceń CGI dla kamer IP i urządzeń sieciowych.
Obsługa protokołów Modbus TCP/RTU, SNMP, FTP i MQTT.
Obsługa wysyłania wiadomości w czasie rzeczywistym przez LINE, SMS i Email.
Wsparcie dla połączenia z platformą IoT Cloud (Microsoft Azure i IBM Bluemix).
Wsparcie dla oprogramowania zarządzającego IoTstar Cloud.
Wsparcie dla bezprzewodowej komunikacji danych 3G.

Wprowadzenie

WISE (Web Inside, Smart Engine) to seria produktów opracowana przez ICP DAS, pełniąca funkcję jednostek sterujących do zdalnej kontroli logiki i monitorowania w różnych aplikacjach przemysłowych. WISE oferuje łatwy w obsłudze i intuicyjny interfejs internetowy, który umożliwia użytkownikom implementację logiki kontrolnej IF-THEN-ELSE za pomocą kilku kliknięć; nie jest wymagane programowanie. Dzięki wbudowanemu silnikowi logiki IF-THEN-ELSE, WISE może w stabilny i efektywny sposób wykonywać logikę automatyzacji oraz oferuje funkcje operacji matematycznych, harmonogramu i wysyłania alarmów emailowych.

WISE oferuje wsparcie dla większej liczby połączeń modułów I/O, rejestrowania danych I/O oraz integracji z platformą IoT. Umożliwia połączenie z XV-board, modułami DCON I/O i modułami Modbus TCP/RTU Slave jednocześnie. Szeroki wybór opcji umożliwia elastyczną integrację modułów I/O, aby sprostać wymaganiom różnych aplikacji. WISE dostarcza klienta MQTT, który może bezpośrednio łączyć się z głównymi publicznymi platformami IoT Cloud (takimi jak: Microsoft Azure czy IBM Bluemix) oraz brokerami MQTT. WISE oferuje również przemyślane funkcje poleceń CGI do integracji z kamerą IP dla aplikacji kontroli dostępu. Dzięki zdolności połączenia modułów I/O, inteligentnej kontroli logiki, rejestrowania danych i wsparcia dla różnych protokołów komunikacyjnych (SNMP, MQTT i Modbus TCP/RTU), WISE może pomóc systemom IT/MIS/MES/SCADA w efektywnym zarządzaniu modułami I/O i sensorami na polu aplikacyjnym, takim jak monitorowanie bezobsługowych pomieszczeń, inteligentne fabryki i monitorowanie środowiska. WISE to nie tylko koncentrator modułów I/O i sensorów; to również brama do przesyłania danych z sensorów na platformy IoT Cloud, co czyni WISE najlepszym wyborem w erze IoT.

Zastosowania

Automatyka budynkowa, automatyka fabryczna, automatyka maszynowa, zdalna konserwacja, zdalna diagnoza i testowanie sprzętu itp.

Parametry techniczne:

Product Range:	Edge Controller
Software
Software: Protocol:	• Modbus TCP & Modbus RTU , • FTP Client & Server , • SNMP & SNMP Trap , • MQTT Client (Message Publish & Subscribe; non-SSL & SSL) , • CGI Command (Sending & Receiving) , • Active I/O (Modbus TCP Master/MQTT Publish/SNMP Trap) , • DDNS
Software: Function:	• Web Interface for Configuration , • IF-THEN-ELSE Logic operation (Unlimited rule supported) , • I/O channel monitoring and control , • Timer operation (Unlimited set supported) , • Schedule operation (More Powerful; Unlimited set supported) , • Data Logger operation (Unlimited set supported) , • Internal Register operation (100 set supported) , • Recipe operation (Unlimited set supported) , • Instant message sending function (LINE Notify) , • non-SSL & SSL Email sending function , • SMS message sending function , • SNTP Time Synchronization
Software: IoT Service Integration:	• ICP DAS IoTstar IoT Cloud Management Software , • Microsoft Azure IoT Cloud platform , • IBM Bluemix IoT Cloud platform
Moduł CPU
CPU Module: CPU:	32-bit ARM CPU (1.0 GHz)
CPU Module: Storage Expansion:	Built-in one 4 GB microSD card (support up to 32 GB microSDHC card)
Wskaźniki LED
LED Indicators: Status:	1 x Power/Running , 1 x Modem Status , 1 x Mobile Network Status
System 2G
System 2G: Pasmo częstotliwości:	GSM: 850/900/1800/1900 MHz
2G System: GPRS Connectivity:	GPRS class 12/10; GPRS station class B
3G System
3G System: Data Transmission Rate:	WCDMA / HSPA+; Download: Max. 14.4 Mbps; Upload: Max. 5.76 Mbps
3G System: Frequency Band:	WCDMA 850/900/1900/2100 MHz
Rozszerzenie I/O
I/O Expansion: I/O Type:	XV-board
I/O Expansion: Remote Module Support:	I-7000/M-7000/tM/DL/LC/SC/IR Series Module , WISE-7100/(P)ET-7000/WF-2000 Series Module , Modbus RTU Slave Module , Modbus TCP Slave Module
I/O Expansion: IP Camera:	iCAM Series Module
ETHERNET
Ethernet: Porty:	RJ-45 x 1, 10/100/1000 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators)
Porty COM
Porty COM: Porty:	COM 1: Reserved , COM 2: RS-232 (TxD, RxD, GND), non-isolated, Speed: 115200 bps max. , COM 3: RS-485 (Data+, Data-), non-isolated, Speed: 115200 bps max. , COM 4: RS-485 (Data+, Data-), 2500 VDC isolated, Speed: 115200 bps max.
Power
Power: Input Range:	12 ~ 48 VDC
Power: Consumption:	6.5W
Mechaniczny
Mechanical: Dimensions (mm):	117 × 126 × 58 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting/Wall Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
