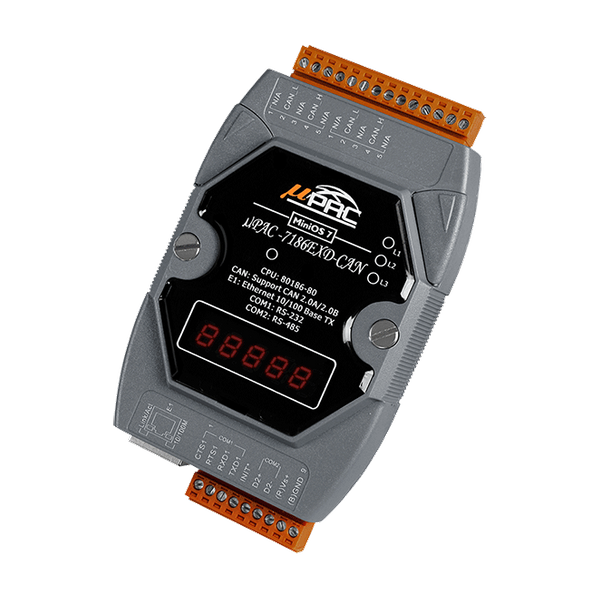

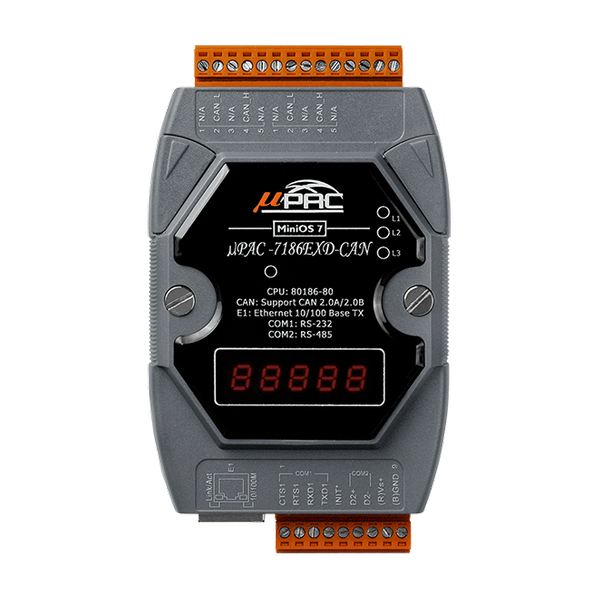

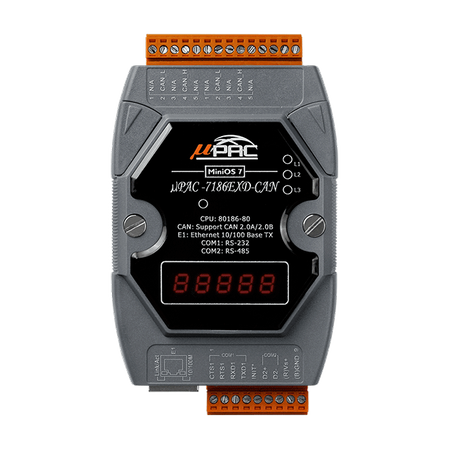

uPAC-7186EXD-CAN-G

  • uPAC-7186 CAN - Programowalny Kontroler z Portem Szeregowym, Portem Ethernet, Wyświetlaczem 7-segmentowym i Programowalnymi Diodami LED (RoHS)
  • uPAC-7186EXD-CAN-G
  • uPAC-7186EXD-CAN-G

Główne cechy

  • Zgodność ze specyfikacją CAN 2.0 części A i B
  • Programowalna szybkość przesyłania danych do 1 Mbps
  • Zworka wybierająca rezystor 120Ω dla kanału CAN
  • Obsługuje różne funkcje TCP/IP, w tym TCP, UDP, IP, ICMP, ARP
  • Kontroler Ethernet 10/100BASE-T
  • Aktualizowalny obraz systemu operacyjnego
  • Zdalna konfiguracja
  • 64-bitowy unikalny numer seryjny w sprzęcie
  • Obsługa przerwań i buforów wejściowych/wyjściowych o pojemności 1KB w sterowniku COM
  • Porty COM: COM1, COM2
  • Wbudowany RTC, NVRAM, EEPROM
  • Wbudowany samodostosowujący się kontroler ASIC na porcie RS-485
  • Wbudowany system MiniOS7 od ICP DAS
  • Port do pobierania programu: COM1 lub port Ethernet (dostępny wkrótce)

Wprowadzenie

"Embedded Internet" i "Embedded Ethernet" to gorące tematy dzisiaj. Obecnie protokół Ethernet staje się de-facto standardem dla lokalnych sieci LAN. Dzięki Internetowi, łączność odbywa się wszędzie, od urządzeń domowych po automaty sprzedające, sprzęt testujący, UPS, itd. Korzystanie z Ethernetu w sieciach przemysłowych jest atrakcyjne, ponieważ wymagane okablowanie jest już zainstalowane. PAC-y (programowalne kontrolery automatyki) uPAC-7186EXD-CAN są zasilane przez procesor 80186-80 z 512 KB pamięci RAM i 512 KB pamięci Flash. Wszystkie oferują kilka interfejsów komunikacyjnych, aby dostosować się do różnych zastosowań, takich jak port CAN, port RS-232, port RS-485 i interfejs Ethernet. Użytkownicy mogą elastycznie programować swoje programy aplikacyjne w języku C/C++ dzięki wbudowanemu systemowi operacyjnemu MiniOS7. Ponadto, seria PAC-ów uPAC-7186EXD-CAN oferuje różne typy I/O, które użytkownicy mogą dostosować do swoich wymagań. W przypadku uPAC-7186EXD-CAN nie ma kanału I/O. Jest to użyteczne do przesyłania poleceń z różnego interfejsu komunikacyjnego. Dlatego też, PAC-y z serii uPAC-7186EXD-CAN stanowią ekonomiczne i wygodne rozwiązanie dla różnorodnych zastosowań CAN.

Zastosowania

  • Aplikacje komunikacyjne CAN bus
  • Automatyka przemysłowa
  • Automatyczne wykrywanie urządzeń CANopen slave
  • Monitorowanie I/O
  • System szybkiego gromadzenia danych
  • Monitorowanie i kontrola procesów
  • Automatyka fabryczna
  • Automatyka laboratoryjna
  • Przełączanie komunikacji
pixel
Parametry techniczne:
Product Range:
CAN Bus
Moduł CPU
CPU Module: CPU:
80186, 80 MHz or compatible
CPU Module: EEPROM:
16 KB; Data retention: 40 years; 1,000,000 erase/write cycles
CPU Module: Flash:
512 KB; Erase unit is one sector (64 KB); 100,000 erase/write cycles
CPU Module: NVRAM:
31 bytes (battery backup, data valid for up to 10 years)
CPU Module: SRAM:
512 KB
CPU Module: Real Time Clock:
Yes
Wskaźniki LED
LED Indicators: Status:
3 x Programmable
ETHERNET
Ethernet: Porty:
10/100Base-TX Ethernet Controller (Auto-negotiating, Auto_MDIX)
Porty COM
Porty COM: Porty:
1 x RS-232 (5-pin screwed terminal block (TxD, RxD, RTS, CTS, GND))
,
1 x RS-485 (Self-turner inside ; 2-pin screwed terminal block (DATA+, DATA-))
Porty COM: Szybkość transmisji:
110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
CAN
CAN: Controller:
NXP SJA1000T with 16 MHz clock
CAN: Porty:
1
CAN: Baud Rate:
10 k ~ 1 M bps
CAN: Isolation:
1000 VDC for DC-to-DC, 2500 Vrms for photo-couple
CAN: Terminal Resistor:
Jumper for 120 Ω terminal resistor
CAN: Specification:
ISO-11898-2, CAN 2.0A and CAN 2.0B
Power
Power: Input Range:
+10 VDC ~ +30 VDC
Power: Consumption:
3 W
Mechaniczny
Mechanical: Casing:
Plastic
Mechanical: Dimensions (mm):
72 x 122 x 33 (W x L x H)
Mechanical: Installation:
DIN-Rail
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-30 ~ +80 °C
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available
