Główne cechy
- Zgodność ze standardem ISO 11898-2
- Zgodność ze specyfikacją CAN 2.0 A/B i FD
- Obsługa CAN FD dla standardów ISO i Non-ISO (Bosch) - przełączalna
- Prędkości bitowe CAN FD dla pola danych od 100 kbps do 10000 kbps
- Prędkości bitowe CAN od 10 kbps do 1000 kbps
- Obsługa konfiguracji filtra wiadomości CAN Bus
- Numer płyty wybierany za pomocą przełącznika DIP
- Wbudowany zworka do wyboru rezystora końcowego 120 ohm dla CAN Bus
- Dostępne sterowniki dla Windows 7/8.1/10
- Dostępne dema i biblioteki dla C#.Net, VB.Net i VC++.Net
Wprowadzenie
CAN FD (CAN z elastyczną szybkością transmisji danych) to nowsza wersja protokołu CAN 2.0. Została opracowana przez firmę Bosch i wydana w 2012 roku. Została znacząco ulepszona w procesie standaryzacji i obecnie znajduje się w ISO 11898-1:2015. CAN FD przyspiesza transmisję danych i pakuje więcej danych w każdej wiadomości.

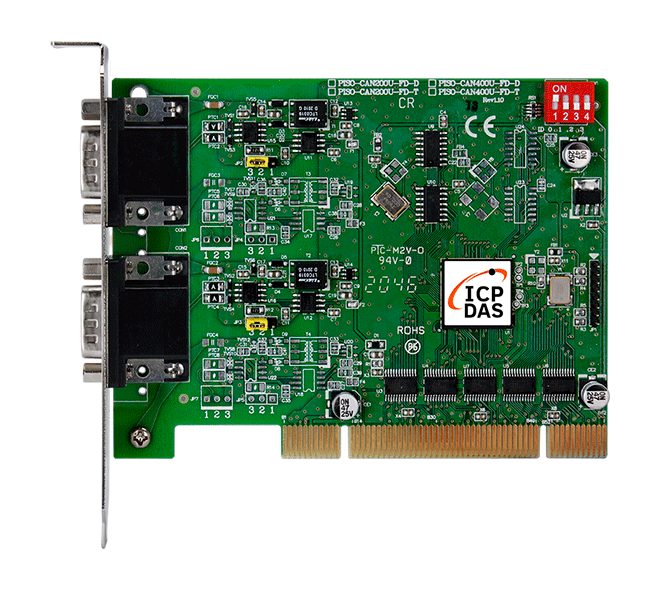

PISO-CAN200U-FD-D to bardzo wydajne i ekonomiczne rozwiązanie dla aktywnej karty CAN. Posiada dwa niezależne porty komunikacyjne CAN z 9-pinowym złączem D-sub i umożliwia obsługę szerokiej gamy aplikacji CAN FD. Używa kontrolerów CAN FD firmy Microchip oraz transceiverów serii TI TCAN1042HG, które zapewniają funkcje arbitrażu magistrali i wykrywania błędów, a także funkcje automatycznej korekcji i retransmisji.
Zastosowania
- Systemy sterowania
- Automatyka budynkowa
- Automatyka fabryczna
- Rozproszony system akwizycji danych
| Product Range: | CAN Bus |
Software | |
| Software: Driver: | Windows 7/8.1/10 (32-bit/64-bit OS), Linux 5.10 |
| Software: SDK: | C#.Net, VB.Net, VC++.Net |
Magistrala PC | |
| Magistrala PC: Typ: | Universal PCI, 3.3 V and 5 V, 33 MHz, 32-bit, plug and play |
| PC Bus: Board No.: | Configurable via DIP switch |
CAN | |
| CAN: Controller: | Microchip MCP2518FD |
| CAN: Porty: | 2 |
| CAN: Baud Rate: | CAN bit rates: 10 k ~ 1 M bps, ,
CAN FD bit rates for data field: 100 k ~ 10 M bps (*Note1) |
| CAN: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| CAN: Terminal Resistor: | Jumper for 120 Ω terminal resistor |
| CAN: Specification: | ISO 11898-2, CAN 2.0 A/B and FD |
| CAN: Filter: | Yes |
Power | |
| Power: Consumption: | 150 mA @ 5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 121.7 x 21.6 x 92.7 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60 °C |
| Environment: Storage Temperature: | -20 ~ +70 °C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
