Główne cechy
- 8 kanałowy różnicowy analogowy wejściowy
- Wejście napięciowe lub prądowe wybierane przełącznikiem DIP
- Obsługuje szybki i normalny tryb próbkowania
- Ochrona przed przepięciami/przeciążeniami
- Indywidualna konfiguracja kanałów
- Podwójny watchdog
Wprowadzenie

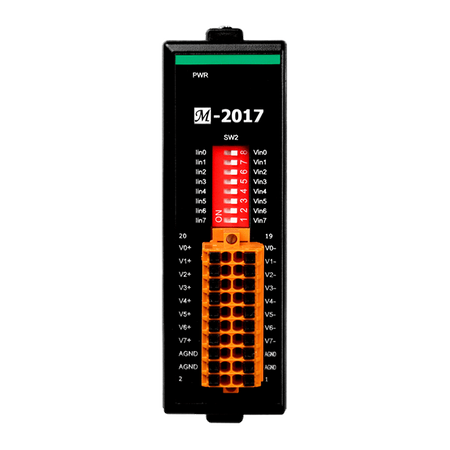

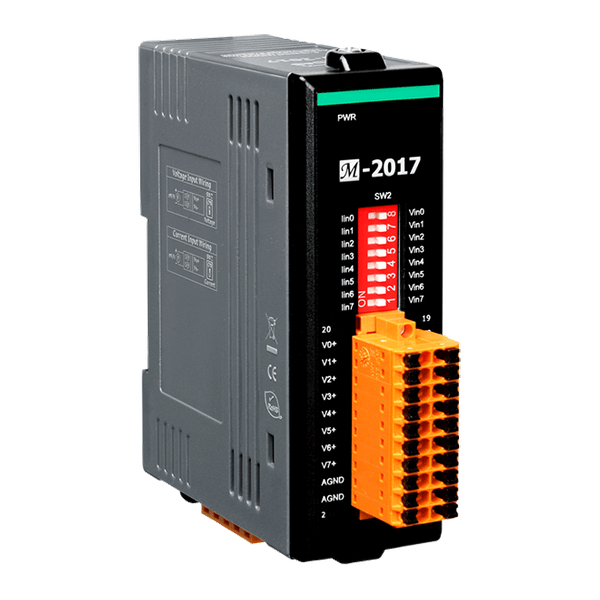

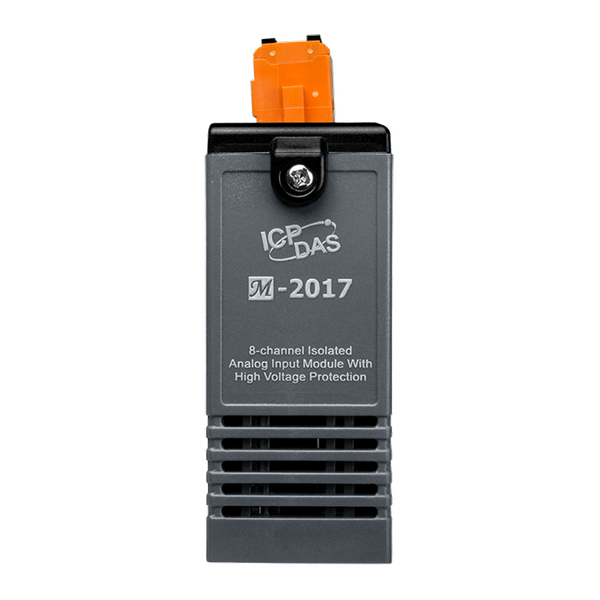

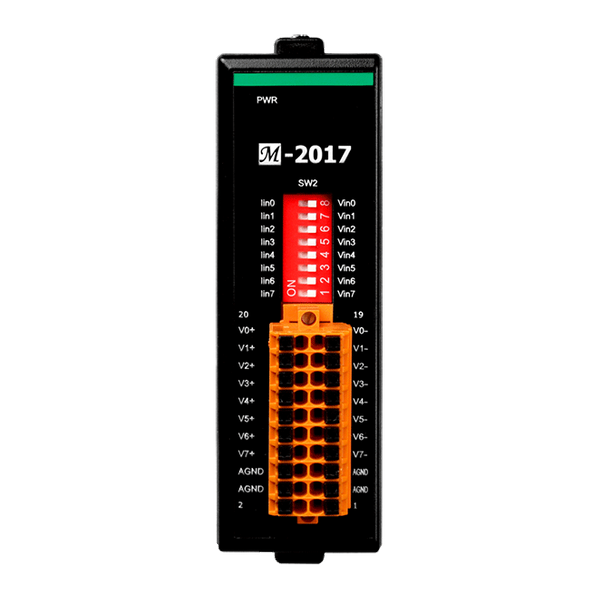

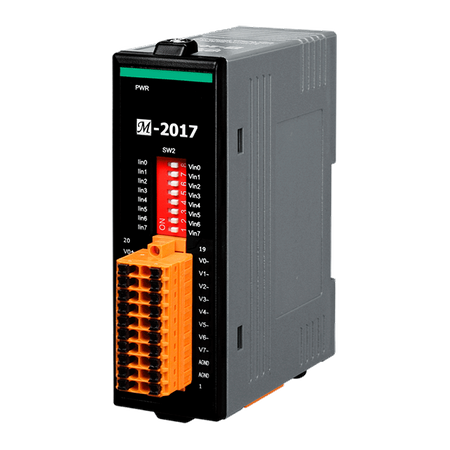

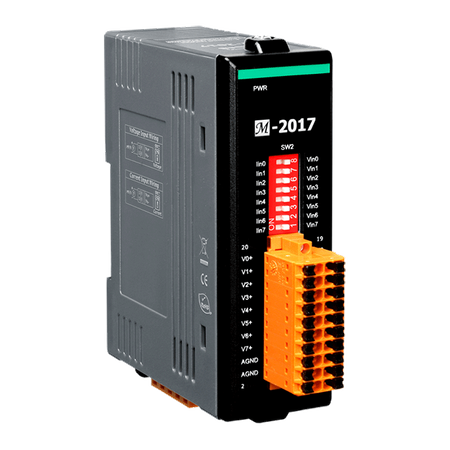

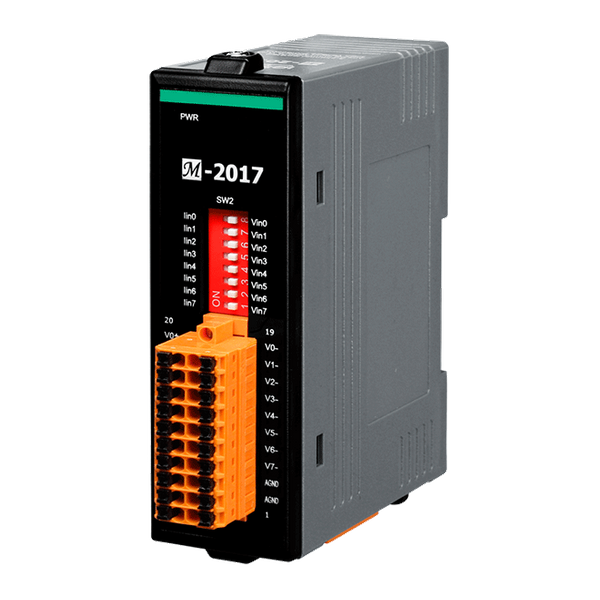

M-2017 to moduł wejść analogowych, który obejmuje 8 kanałów różnicowego wejścia. Moduł zapewnia programowalny zakres wejściowy na wszystkich kanałach analogowych, a każdy kanał może być skonfigurowany z indywidualnym zakresem wejściowym, zapewniając wysoki poziom ochrony przed przepięciami (240 Vrms) i ochronę przed przeciążeniami (50mA przy 110 VDC/VAC). Wejście napięciowe i prądowe jest wybierane przełącznikiem DIP. Częstotliwość próbkowania modułu M-2017 jest regulowana i może być ustawiona na tryb szybki lub normalny. Moduł wyposażony jest również w funkcję wykrywania otwartej pętli (open wire) dla prądowego wejścia w zakresie 4-20 mA, oraz oferuje ochronę ESD 8 kV, ochronę EFT 4 kV, ochronę przed przepięciami 2 kV oraz izolację między modułami 3000 VDC. Moduł M-2017 obsługuje zarówno protokoły Modbus RTU, jak i DCON, które można konfigurować za pomocą oprogramowania.
Zastosowania
- Automatyka budynkowa
- Automatyka fabryczna
- Automatyka maszyn
- Zdalna konserwacja
- Zdalna diagnostyka
- Sprzęt testujący
| Product Range: | M-2000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±8 kV Contact for Each Terminal ,
±16 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 8 Differential |
| Wejście analogowe: Typ: | Voltage ,
Natężenie |
| Wejście analogowe: Zakres: | Voltage: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V ,
Current: ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (DIP switch selectable) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | Normal Mode: ±0.1% of FSR ,
Fast Mode: ±0.5% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | Normal Mode: 10 Hz (Total) ,
Fast Mode: 60 Hz (Total) |
| Analog Input: Input Impedance: | 1 MΩ |
| Analog Input: Common Voltage Protection: | ±200 VDC |
| Wejście analogowe: Ochrona przed przepięciem: | 240 Vrms |
| Analog Input: Overcurrent Protection: | 50 mA at 110 VDC |
| Analog Input: Individual Channel Configuration: | Yes |
Porty COM | |

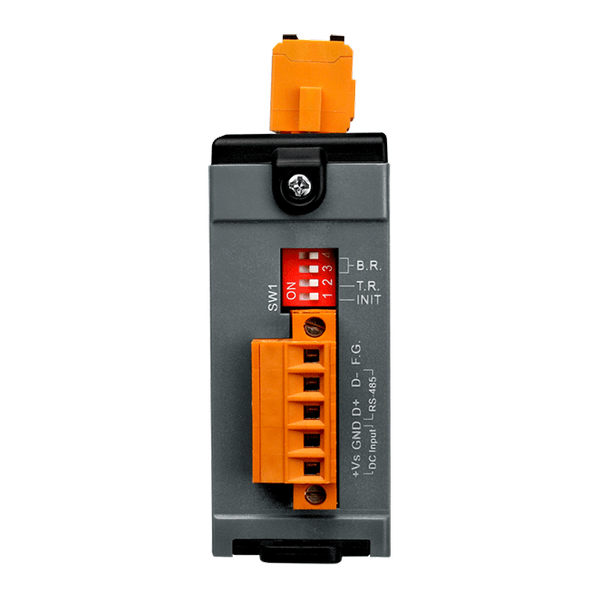

| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1) |
| COM Ports: Protocol: | Modbus RTU, DCON |
| COM Ports: Bias Resistor: | 1k Ω (DIP switch selectable) |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +48 VDC |
| Power: Consumption: | 0.7 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 33 x 110 x 96 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
