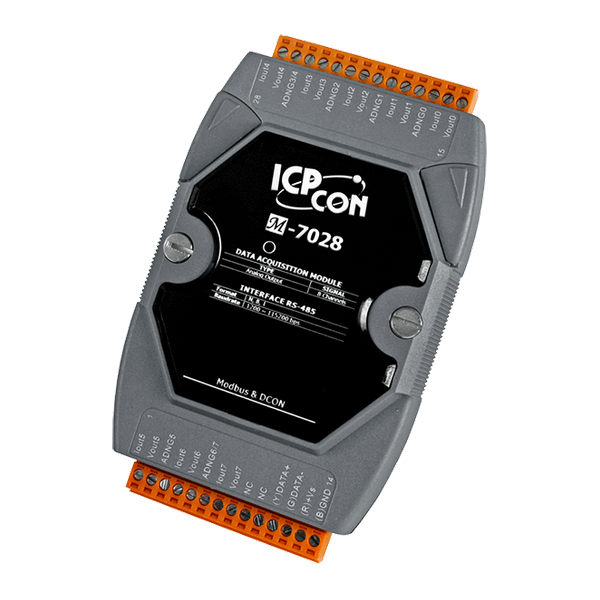

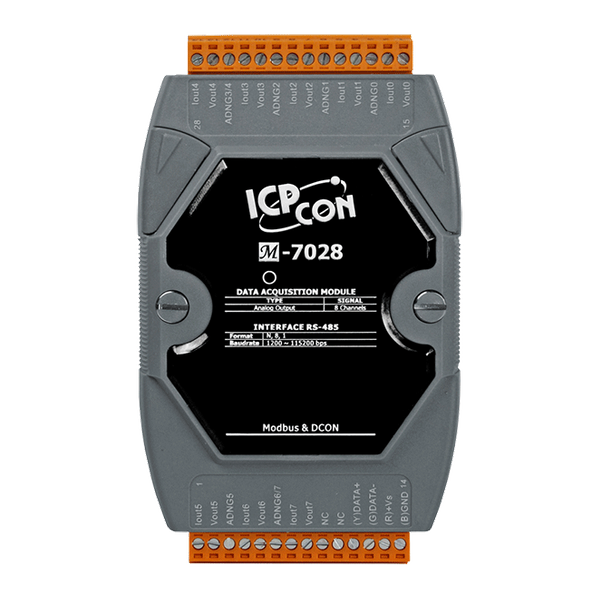

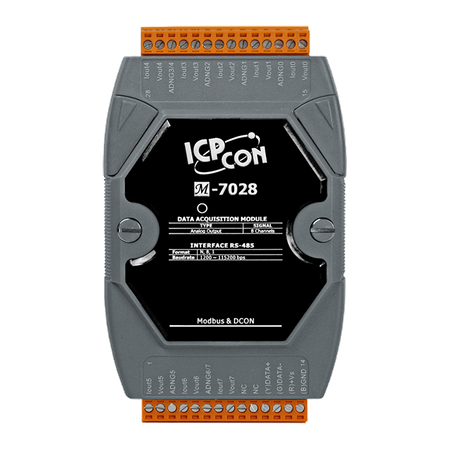

M-7028-G

  • Moduł 8-kanałowy 12-bitowy AO z obsługą protokołów DCON i Modbus (Szara obudowa) (RoHS)
  • M-7028-G
  • M-7028-G

Główne cechy

  • 8 wyjść analogowych
  • Wyjście prądowe typu źródłowego
  • 12-bitowe wyjście analogowe
  • Indywidualna konfiguracja kanałów
  • Wykrywanie przerwania obwodu dla wyjść prądowych
  • Odporność na zakłócenia radiowe
  • Konfigurowalne wartości początkowe i bezpieczne ustawienia

Wprowadzenie

M-7028/M-7028D to 12-bitowy moduł wyjścia analogowego z 8 kanałami i 8 diodami LED do monitorowania statusu kanałów. Zapewnia programowalny zakres wyjścia na wszystkich kanałach analogowych (0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V, 0 ~ +20 mA lub +4 ~ +20 mA). Każdy kanał wyjścia analogowego można skonfigurować indywidualnie. Moduł posiada również wykrywanie przerwania obwodu na kanale +4 ~ +20 mA oraz ochronę przed ESD 8 kV i izolację wewnętrzną 3000 VDC. M-7028(D) obsługuje protokoły Modbus RTU i DCON, które można konfigurować za pomocą oprogramowania. Istnieją również opcje konfigurowania wartości początkowych i bezpiecznych wartości.

Zastosowania


• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testujący
pixel
Parametry techniczne:
Product Range:
M-7000
Moduł CPU
CPU Module: Watchdog Timer:
Module, Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:
3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):
±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):
±8 kV Contact for Each Terminal
EMS Protection: RS Immunity (IEC 61000-4-3):
3 V/m, 80 MHz ~ 1 GHz
Wskaźniki LED
LED Indicators: Status:
1 x Power and Communication
Wyjście analogowe
Wyjście analogowe: Kanały:
8
Analog Output: Type:
Voltage
,
Current
Wyjście analogowe: Zakres:
Voltage: 0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC, ±10 VDC
,
Current: 0 ~ +20 mA, +4 ~ +20 mA
Wyjście analogowe: Rozdzielczość:
12-bit
Wyjście analogowe: Dokładność:
±0.1% of FSR
Analog Output: DA Output Response Time:
10 ms per channel
Analog Output: Programmable Output Slope:
Voltage: 0.0625 ~ 512 V/Second
,
Current: 0.125 ~ 1024 mA/Second
Analog Output: Current Output Wiring:
Source
Analog Output: Open Wire Detection:
For 4 ~ 20 mA only
Analog Output: Voltage Output Capability:
10 V @ 10 mA
Analog Output: Current Load Resistance:
500 Ω
Analog Output: Power-on Value:
Programmable
Analog Output: Safe Value:
Programmable
Porty COM
Porty COM: Porty:
1 x RS-485
Porty COM: Szybkość transmisji:
1200 ~ 115200 bps
COM Ports: Data Format:
(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:
Modbus RTU, DCON
Power
Power: Reverse Polarity Protection:
Yes
Power: Input Range:
+10 ~ +30 VDC
Power: Consumption:
4.3 W
Mechaniczny
Mechanical: Dimensions (mm):
72 x 123 x 35 (W x L x H)
Mechanical: Installation:
DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-40 ~ +85 °C
Environment: Humidity:
10 ~ 95% RH, Non-condensing
Status:
Available
