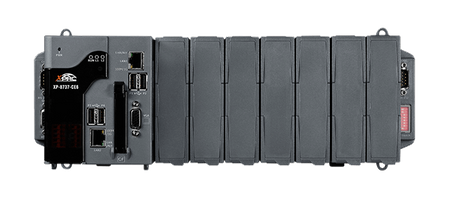

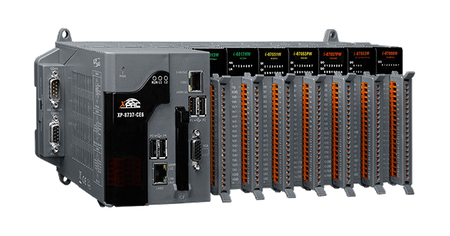

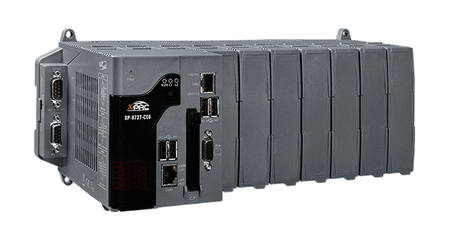

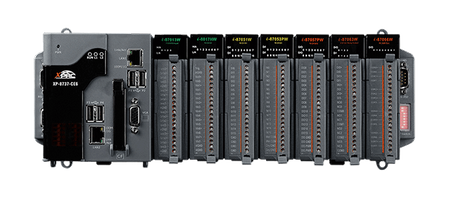

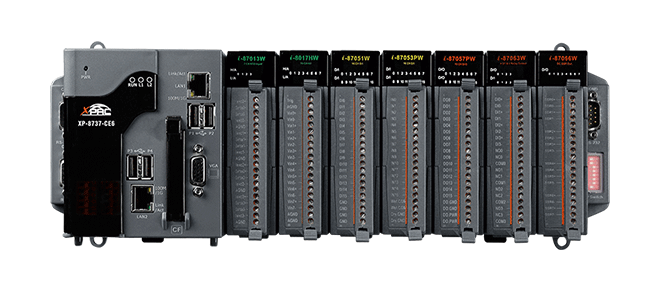

Name: XP-8737-CE6
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• x86 CPU, 1.0 GHz, dual-core
• Windows CE 6.0
• Wbudowany SoftLogic ISaGRAF Ver.3 (IEC 61131-3)
• Twarda zdolność pracy w czasie rzeczywistym
• Wyjście portu VGA
• Modbus RTU/TCP (Master, Slave)
• Obsługa eLogger HMI
• Obsługa sterowania ruchem: korzystanie z I-8094F/8094/8092F
• Redundantne zasilanie

Wprowadzenie

Seria XP-8x37-CE6 (XP-8037-CE6/XP-8137-CE6/XP-8337-CE6/XP-8737-CE6) to nowa generacja sterowników ISaGRAF PAC firmy ICP DAS. Każde urządzenie wyposażone jest w dwurdzeniowy procesor x86 (1 GHz) pracujący na systemie operacyjnym Windows Embedded CE 6.0, różnorodne porty wejścia/wyjścia (VGA, USB, Ethernet, RS-232/485) oraz zestaw slotów I/O (0/1/3/7), które mogą być używane do integracji modułów I/O o wysokiej wydajności (seria I-8K) lub modułów I/O szeregowych (seria I-87K).

Korzyści z uruchamiania Windows CE 6.0 na urządzeniu XPAC obejmują zdolności pracy w twardym czasie rzeczywistym, mały rozmiar rdzenia, szybkie uruchamianie, głębsze przetwarzanie przerwań i osiągalną kontrolę deterministyczną. Urządzenia XPAC są również zdolne do uruchamiania oprogramowania ISaGRAF i oprogramowania kontrolnego bazującego na PC, takiego jak Visual Basic .NET, Visual C#, itp., oferując wszystkie najlepsze funkcje zarówno tradycyjnych sterowników PLC, jak i komputerów PC zdolnych do pracy z systemem Windows.

Uwaga:
ISaGRAF nie może działać na komputerach z systemem Windows 7/8 64-bit. Win-GRAF będzie odpowiednim wyborem.

Główne zalety w porównaniu do WP-8xx7 i VP-2xW7 :
‧ Operacje myszą USB i komunikacja Ethernet w XP-8x37-CE6 są bardziej efektywne
(zajmują mniej obciążenia CPU) niż w WP-8xx7 i VP-2xW7.
‧ Rozmiar pamięci (Flash i SDRAM) w XP-8x37-CE6 jest znacznie większy niż w WP-8xx7 i VP-2xW7.

Funkcje środowiska ISaGRAF Workbench Ver. 3.x obejmują:
‧ Standardowe otwarte języki programowania PLC IEC 61131-3 (LD, FBD, SFC, ST, IL) i wykresy przepływu (FC).
‧ Automatyczne skanowanie I/O
‧ Debugowanie/sterowanie/monitorowanie online, symulacja offline
‧ Proste graficzne HMI
‧ Obsługa eLogger HMI

Seria XPAC XP-8x37-CE6 obsługuje eLogger HMI:

Uruchamianie HMI i logiki sterowania w tym samym PAC

Zastosowania

Parametry techniczne:

Product Range:	XP-8x37-CE6
Software
Software: OS:	Windows CE 6.0
Software: Protocol:	• NET ID , • Redundancy Solution , • eLogger HMI , • Modbus TCP/IP Master , • Modbus TCP/IP Slave , • Modbus RTU/ASCII Master , • Modbus RTU Slave , • DCON Protocol , • User-defined Protocol , • I/O Type: DCON, Modbus RTU, and Modbus TCP/IP remote I/O , • FRnet I/O , • Web HMI , • Send Email , • Ebus , • SMS , • UDP Server & UDP Client , • TCP Client , • GPRS/SMS , • SQL Client , • CAN/CANopen , • CANopen Master , • HART Solutions , • FTP Client
Software: Development:	Embedded ISaGRAF Ver.3 SoftLogic (IEC 61131-3)
Software: Service:	FTP Server, ASP (Java Script, VB Script), SQL Compact Edition 3.5
Software: Framework Support:	.Net Compact Framework 3.5
Software: Multilanguage Support:	English, German, French, Spanish, Portuguese, Russian, Italian, Korean, Japanese, Simplified Chinese, Traditional Chinese
Software: SDK:	Dll for eVC, Dll for Visual Studio.Net 2005/2008
Jednostka główna
Main Unit: CPU:	x86 CPU, 1.0 GHz, dual-core
Main Unit: 64-bit Hardware Serial Number:	Yes
Main Unit: System Memory:	2 GB DDR3 SDRAM
Main Unit: Storage:	32 GB Flash, 8 GB CF card (up to 32 GB)
Main Unit: Non-Volatile Memory:	16 KB EEPROM, 512 KB MRAM
Main Unit: Real Time Clock:	Provide seconds, minutes, hours, dates, day of week, month, year
Main Unit: Watchdog Timer:	Dual Watchdog Timer
Wyświetl
Display: Signal:	VGA
Display: Resolution:	640 × 480, 800 × 480, 800 × 600, 1024 × 768
Wskaźniki LED
LED Indicators: Status:	1 x System, 1 x Power, 2 x Programmable
Rozszerzenie I/O
I/O Expansion: I/O Type:	I-8K, I-87K series
I/O Expansion: Slots:	7
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	Yes, (0 ~ 9)
HMI: DIP Switch:	8-bit for address
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100/1000 Base-TX (automatyczna negocjacja, Auto MDI/MDI-X, wskaźniki LED)
Porty COM
Porty COM: Porty:	2 x RS-232, 1 x RS-485 (izolowany 3000 VDC), 1 x RS-232/RS-485
USB
USB: Porty:	4 x USB 2.0
Power
Power: Input Range:	+10 ~ 30 VDC (1 kV Isolated )
Power: Redundant Power Inputs:	Yes
Power: Consumption:	18.0 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	355 x 132 x 125 (W x L x H)
Mechanical: Installation:	DIN-Rail, Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80°C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
