Główne cechy
• Obsługa protokołów OPC UA Server/Client i MQTT Client
• Obsługa RESTful API poprzez HTTP i HTTPS
• Możliwość jednoczesnego wykonywania OPC UA, MQTT i RESTful API
• Obsługa funkcji logicznych: IF, THEN, ELSE
• Obsługa harmonogramu: wykonywanie ustalonych zasad o określonym czasie
• Obsługa dziennika zdarzeń: rejestrowanie zmian I/O dla śledzenia urządzeń
• Obsługa oprogramowania zarządzającego IoTstar Cloud Management Software
• Wbudowany serwer WWW zapewniający interfejs użytkownika
• Kanały I/O: 8 x AC/DC DI
• Dwurzędowy przełącznik Ethernet dla topologii daisy-chain
• Zgodność z IEEE 802.3af Power over Ethernet (PoE)
Wprowadzenie

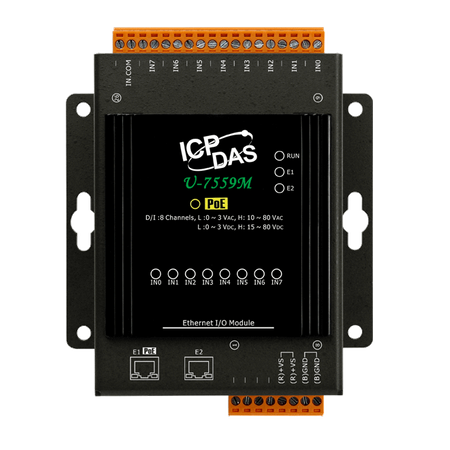

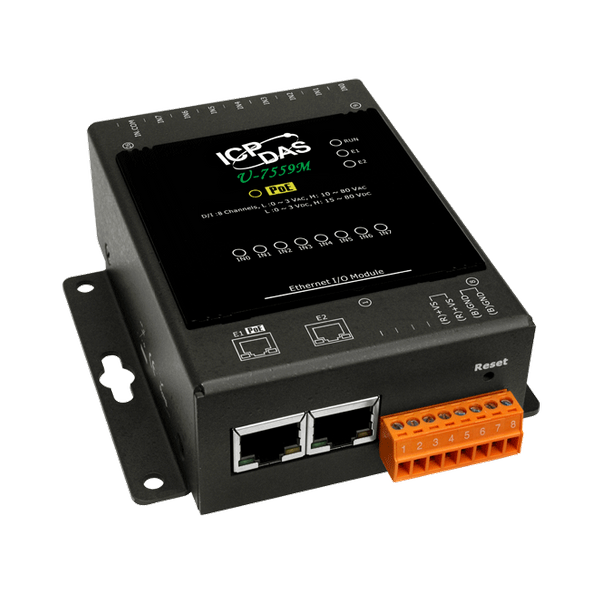

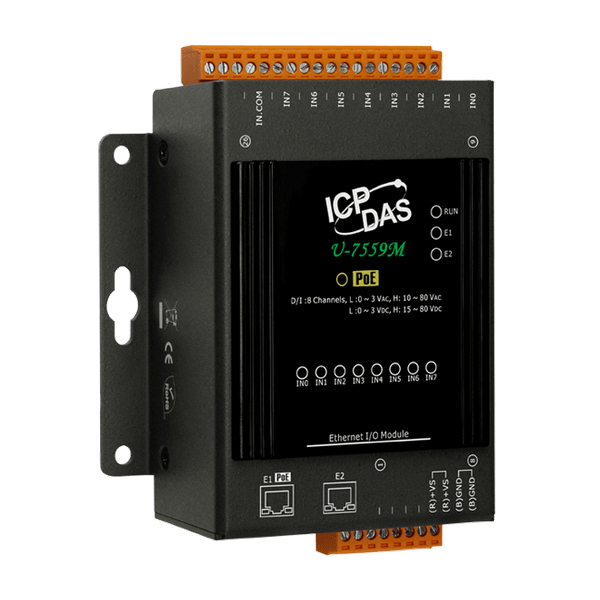

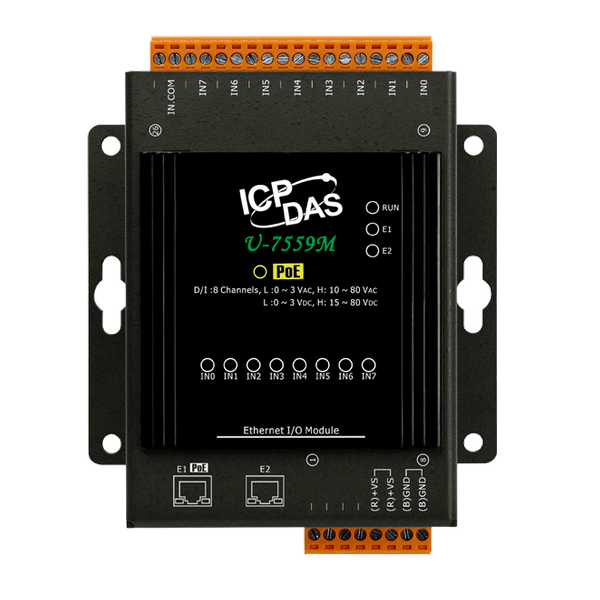

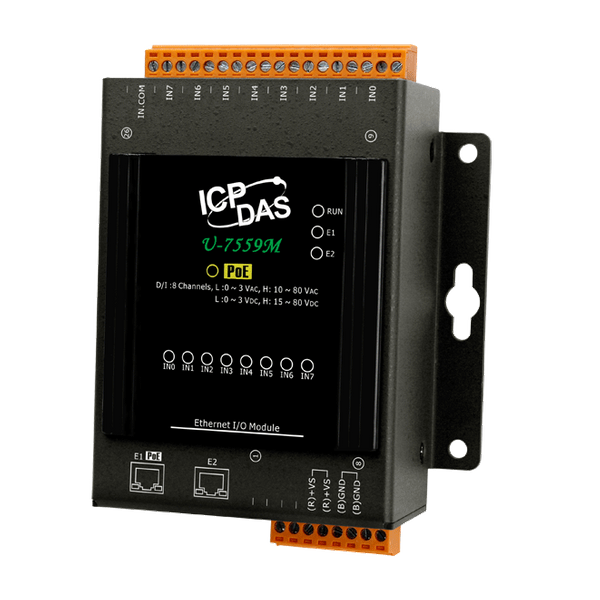

U-7559M to moduł UA I/O, który zapewnia 8 AC/DC cyfrowych kanałów wejściowych. Posiada wbudowany dwurzędowy przełącznik Ethernet do implementacji topologii daisy-chain. Okablowanie jest znacznie prostsze i może obniżyć całkowity koszt kabli i przełączników. Przestrzega specyfikacji IEEE 802.3af (Klasa 2) zgodnej z PoE (Power over Ethernet). Umożliwia odbieranie zasilania z sieci obsługującej PoE przez pary Ethernet. Ta funkcja zapewnia większą elastyczność i efektywność, upraszczając projektowanie systemu, oszczędzając miejsce oraz zmniejszając ilość okablowania i gniazdek zasilających. Moduł oferuje interfejs internetowy do konfigurowania, kontrolowania i monitorowania modułów, połączeń oraz statusu I/O za pomocą przeglądarki internetowej. Jest to łatwe, szybkie i nie wymaga dodatkowych aplikacji.
W komunikacji przemysłowej, UA I/O obsługuje protokoły OPC UA Server/Client, MQTT Client oraz RESTful API (mogą one być wykonywane jednocześnie). Użytkownicy mogą wybrać tryb sieciowy odpowiedni do swoich potrzeb. Dodatkowo, umożliwia przesyłanie wartości wbudowanych kanałów I/O do systemu chmurowego lub systemu kontroli polowej w celu wyświetlania, analizy lub strategii. Obsługuje skalowanie, co pozwala na konwersję sygnału analogowego do bardziej czytelnej wartości. Obsługuje funkcję logiczną ustawiania reguł IF, THEN, ELSE, umożliwiając ustawienie warunków logicznych/działań dla I/O i punktu wirtualnego; zapewnia funkcję harmonogramu do wykonywania ustalonych reguł w określonym czasie; Obsługuje funkcję RESTful API, pozwalając na odczyt/zapis I/O i punktów wirtualnych przez HTTP lub HTTPS.
Zastosowania
| Product Range: | OPC UA I/O Module |
Software | |
| Software: Protocol: | • OPC UA Server / Client ,
• MQTT Client ,
• RESTful API |
| Software: Function: | • Web Interface for Configuration ,
• Scaling ,
• Security ,
• Rule Setting ,
• Schedule ,
• Event Log ,
• IoTstar Setting |
Moduł CPU | |
| CPU Module: CPU: | 32-bit CPU (400 MHz) |
| CPU Module: Watchdog Timer: | Module, Communication(Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 8 |
| Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
| Digital Input/Counter: ON Voltage Level: | 10 ~ 80 VAC ,
±15 ~ ±80 VDC |
| Digital Input/Counter: OFF Voltage Level: | 3 VAC (max.) ,
±3 VDC (max.) |
| Digital Input/Counter: Max. Counts: | 4,294,967,295 (32-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Input Impedance: | 30 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | 120 VAC |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 2.7 W |
| Power: Powered from PoE: | IEEE 802.3af, Class2 |
| Power: Powered from Terminal Block: | +12 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 97 x 120 x 47 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
