Główne cechy
- 8 kanałów wyjściowych prądowych/napięciowych
- Wyjście poza zakresem
- Ochrona przed zwarciem
- Wykrywanie otwartego przewodu
- Zgodność z RoHS
- 3000 VDC izolacji pomiędzy wyjściem a szyną główną
- 3000 VDC izolacji pomiędzy wyjściem a masą ramy
- Redundancja
- Szybki czas przełączania na redundantny (<1 ms)
Wprowadzenie

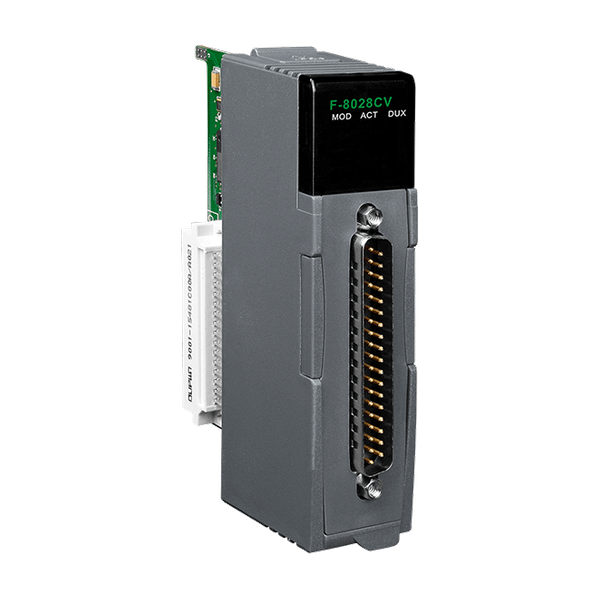

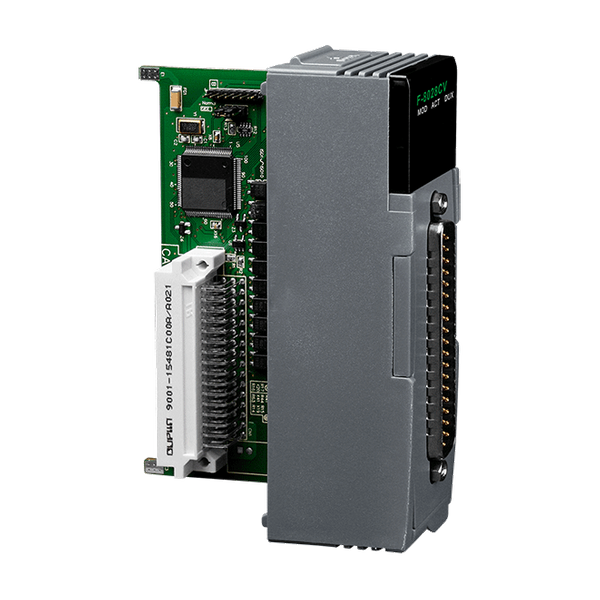

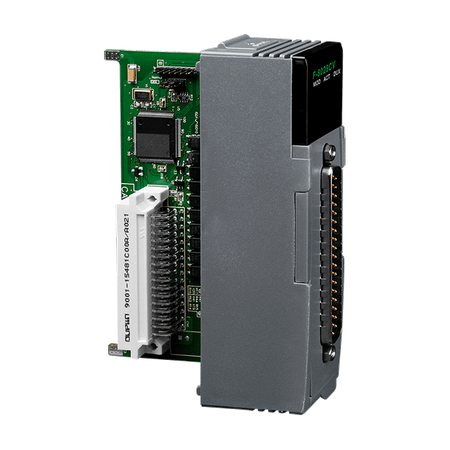

Moduł F-8028CV to 16-bitowy, 8-kanałowy moduł wyjściowy analogowy, który oferuje programowalny zakres wyjść na wszystkich kanałach. Zapewnia on przekształcanie sygnałów cyfrowych na analogowe za pomocą przetwornika sterowanego przez moduł systemowy. Użytkownicy mogą określić wartość początkową i wartość bezpieczeństwa za pomocą oprogramowania konfiguracyjnego. Moduł ten cechuje się także dokładnością ±0,05%, co umożliwia zastosowanie w aplikacjach wymagających wysokiej precyzji. Ponadto, F-8028CV zapewnia 3000 VDC izolacji optycznej pomiędzy kanałami a szyną główną, co oznacza, że w przypadku uszkodzenia kanałów przez wysokie napięcie lub prąd, moduł ten nie wpłynie na pozostałe komponenty systemu iDCS-8000.
Zastosowania
- Automatyka budynkowa
- Automatyka przemysłowa
- Automatyka maszyn
- Zdalna konserwacja
- Zdalna diagnoza
- Sprzęt testowy
| Product Range: | iDCS Redundancy I/O |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | Yes |
| EMS Protection: ESD (IEC 61000-4-2): | Yes |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x RUN, 1 x ACT, 1 x DUX and Communication (32 as channel 0~31 status) |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 8 |
| Analog Output: Type: | 0 ~ 20 mA, 4 ~ 20 mA (current sourcing) ,
0 ~ 5 V, ±5 V, 0 ~ 5 V, ±10 V |
| Wyjście analogowe: Zakres: | 0 ~ 20 mA: +20% (0 ~ 24 mA) ,
4 ~ 20 mA: ±25% (0 ~ 24 mA) ,
0 ~ 5 V: +20% (0 ~ 6 V) ,
±5 V: ±20% (±6V) ,
0 ~ 5 V: +20% (0 ~ 12 V) ,
±10 V: ±20% (±12V) |
| Wyjście analogowe: Rozdzielczość: | 16 bit |
| Wyjście analogowe: Dokładność: | ±0.05% FSR |
| Analog Output: Zero Drift: | ±0.2 μV/℃ |
| Analog Output: Span Drift: | ±25 ppm/℃ |
| Analog Output: Short Circuit Protection: | Yes |
| Analog Output: Response Time: | <200 μS |
| Analog Output: Open Wire Detection: | Yes (4 ~ 20 mA) |
| Analog Output: Voltage Output Capability: | 500 Ω |
| Analog Output: Current Load Resistance: | 750 Ω |
| Analog Output: Power-on Value: | Yes |
| Analog Output: Safe Value: | Yes |
| Analog Output: Isolation: | 3000 VDC |
Rozszerzenie I/O | |
| I/O Expansion: I/O Type: | DN-AIO-M |
Power | |
| Power: Consumption: | 1 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 30 x 85 x 115 |
| Mechanical: Weight: | 300 g |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Humidity: | 5 ~ 95% RH, Non-condensing |
| Status: | Available |
