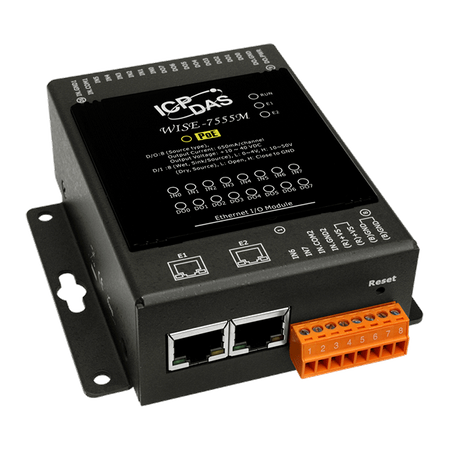

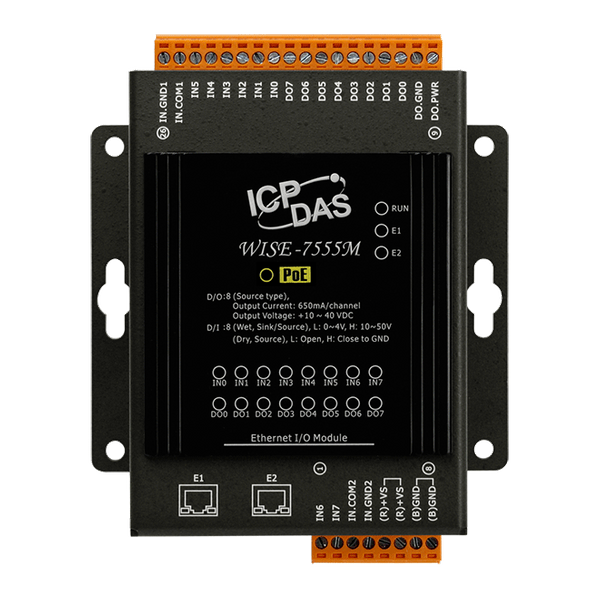

Name: WISE-7555M
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Działa w przeglądarkach, nie jest wymagane dodatkowe narzędzie programowe.
Brak konieczności programowania, strony internetowe do edycji logiki sterowania.
Możliwość wykonywania logiki IF-THEN-ELSE.
Wbudowane Wejścia/Wyjścia (DI: 8 kanałów; DO: 8 kanałów).
Wsparcie dla monitoringu/kontroli kanałów I/O, operacji Zegarowych, Harmonogramów.
Wsparcie dla wysyłania emaili bez SSL i wysyłania komend CGI.
Protokół Modbus TCP do integracji systemów SCADA.
Protokół MQTT do integracji systemów IT i IoT (Internet of Things).
Zgodny z IEEE 802.3af - Zasilanie przez Ethernet (PoE).
Przełącznik Ethernet z 2 portami do topologii Daisy-Chain.

Wprowadzenie

Seria produktów WISE (Web Inside, Smart Engine) opracowana przez ICP DAS pełni funkcję jednostek sterujących do zdalnej logiki sterowania i monitoringu w różnych zastosowaniach przemysłowych. WISE oferuje przyjazny i intuicyjny interfejs internetowy, który umożliwia użytkownikom wdrażanie logiki sterowania IF-THEN-ELSE na kontrolerach za pomocą kilku kliknięć; programowanie nie jest wymagane. Dzięki potężnym i łatwym w użyciu funkcjom, minimalizuje krzywą uczenia się, skraca czas wprowadzenia na rynek i znacznie obniża koszty pracy i systemu.

WISE-7555M zapewnia 8 kanałów wejść cyfrowych (suche/mokre) i 8 kanałów wyjść cyfrowych typu źródłowego. Posiada optyczną izolację dla ochrony przedprzepięciowej 2500 VDC, ale nie oferuje izolacji pomiędzy kanałami. Może być bezpiecznie używany w miejscach, gdzie występują niebezpieczne napięcia. WISE-7555M jest zgodny z IEEE 802.3af jako urządzenie PoE (Power over Ethernet). Umożliwia odbieranie zasilania z sieci PoE poprzez pary Ethernetowe. Dodatkowo, WISE-7555M posiada wbudowany dwuporowy przełącznik Ethernet, umożliwiający implementację topologii łańcucha. Dzięki temu okablowanie jest dużo prostsze, a całkowite koszty kabli i przełączników są znacznie zredukowane.

Integrując się z silnikiem reguł IF-THEN-ELSE, WISE-7555M zapewnia potężne funkcje takie jak monitorowanie/kontrola I/O, licznik, timer, harmonogram, wysyłanie emaili bez SSL i wysyłanie komend CGI do zastosowania w różnych aplikacjach przemysłowych. WISE-7555M wspiera również protokoły Modbus TCP i MQTT, umożliwiając płynną integrację z systemami SCADA, IT i IoT (Internet of Things).

Zastosowania

Automatyka budynkowa, Automatyka przemysłowa, Automatyka maszynowa, Zdalna konserwacja, Zdalna diagnostyka i testowanie sprzętu, itp.

Parametry techniczne:

Product Range:	WISE I/O Module
Software
Software: Protocol:	• Modbus TCP , • CGI Command (Sending) , • MQTT Client (non-SSL) , • Active I/O (MQTT Publish)
Software: Function:	• Web Interface for Configuration , • IF-THEN-ELSE Logic operation (72 rules supported) , • I/O channel monitoring and control , • Timer operation (24 set supported) , • Schedule operation (24 set supported) , • Internal Register operation (48 set supported) , • Recipe operation (24 set supported) , • Advanced P2P (8 set supported) , • non-SSL Email sending function , • SNTP Time Synchronization
Moduł CPU
CPU Module: CPU:	32-bit CPU (400 MHz)
Izolacja
Isolation: Intra-module Isolation:	2500 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±2 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each terminal and ±8 kV Air for random point
EMS Protection: Surge (IEC 61000-4-5):	±2 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	1 x PoE Power , 1 x System Running , 1 x Ethernet Link/Act , 16 x I/O Channel Status
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	8
Wejście cyfrowe/licznik: Typ:	Dry + Wet Contact
Digital Input/Counter: Sink/Source (NPN/PNP):	Dry: Source , Wet: Sink/Source
Digital Input/Counter: ON Voltage Level:	Dry: Close to GND , Wet: +10 VDC ~ +50 VDC
Digital Input/Counter: OFF Voltage Level:	Dry: Open , Wet: +4 VDC Max.
Digital Input/Counter: Max. Counts:	16-bit (65535)
Digital Input/Counter: Frequency:	50 Hz
Digital Input/Counter: Min. Pulse Width:	10 ms
Digital Input/Counter: Effective Distance:	500 M Max.
Digital Input/Counter: Input Impedance:	10 kΩ
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	+70 VDC
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	8
Wyjście cyfrowe: Typ:	Izolowany kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Source
Wyjście cyfrowe: Napięcie obciążenia:	+10 VDC ~ +40 VDC
Wyjście cyfrowe: Prąd obciążenia:	650 mA/channel at 25°C
Wyjście cyfrowe: Ochrona przed przepięciem:	47 VDC
Wyjście cyfrowe: zabezpieczenie przed zwarciem:	Tak
ETHERNET
Ethernet: Porty:	RJ-45 x 2, 10/100 Base-TX, Swtich Ports (LED indicators)
Ethernet: PoE:	Yes
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	12 ~ 48 VDC
Power: Consumption:	3.7 W
Power: Powered from PoE:	Yes, IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	Yes, 12 ~ 48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	97 x 120 x 42 (W x L x H)
Mechanical: Installation:	Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
