Główne cechy
- Maksymalna odległość między stacjami do 100 m (100BASE-TX)
- Obsługa połączeń łańcuchowych i gwiazdowych
- Zweryfikowano za pomocą narzędzia testowego zgodności EtherCAT
- Ochrona ESD 4 KV na każdym porcie
Wprowadzenie

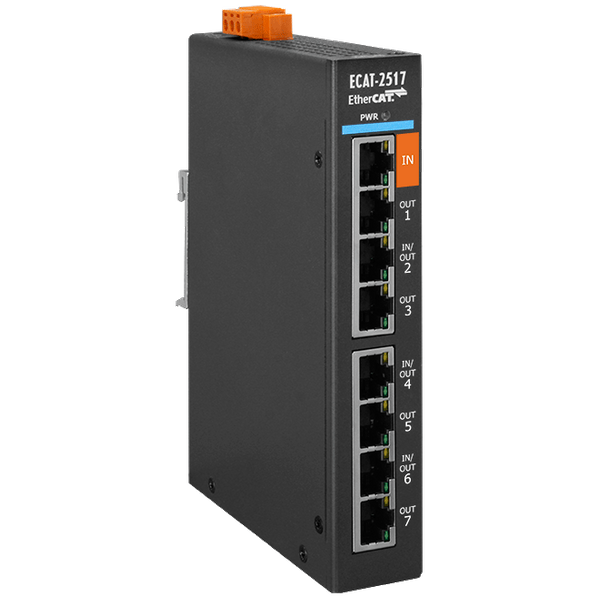

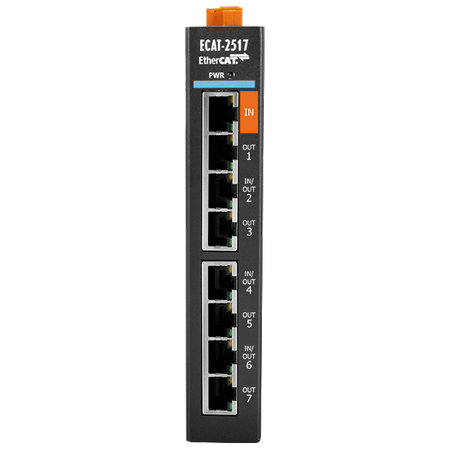

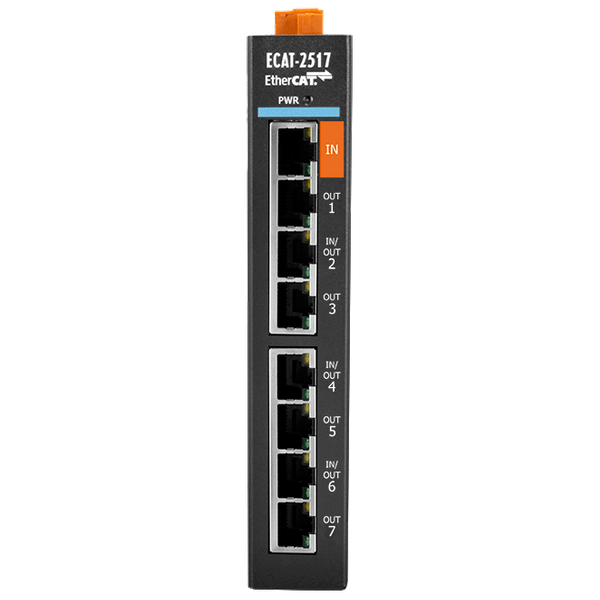

ECAT-2517 to 1-do-7 portowy węzeł EtherCAT. Jest zaprojektowany, aby umożliwić bardziej elastyczne i łatwe w utrzymaniu rozmieszczenie okablowania za pomocą łańcucha i rozgałęzień.Zastosowania
Zaleta 1: Przejście od topologii łańcuchowej do topologii rozgałęzionej
Węzły EtherCAT mogą implementować okablowanie w topologii rozgałęzionej. Okablowanie w topologii rozgałęzionej jest łatwiejsze niż w topologii łańcuchowej.
Zaleta 2: Poprawa efektywności debugowania
W przypadku topologii łańcuchowej, jeśli urządzenie węzłowe nie działa lub kabel jest odłączony, wszystkie urządzenia węzłowe w tej samej sieci nie będą mogły komunikować się z kontrolerem głównym.Dzięki węzłom EtherCAT, wszystkie urządzenia węzłowe mogą być okablowane jako oddzielne sekcje. Jeśli jedno urządzenie węzłowe nie działa, tylko urządzenia węzłowe w tej samej sekcji będą dotknięte. Dzięki pomocy modułu węzła EtherCAT, urządzenia węzłowe w innych sekcjach nadal mogą komunikować się z kontrolerem głównym. Debugowanie można przeprowadzać oddzielnie, co poprawia efektywność debugowania.

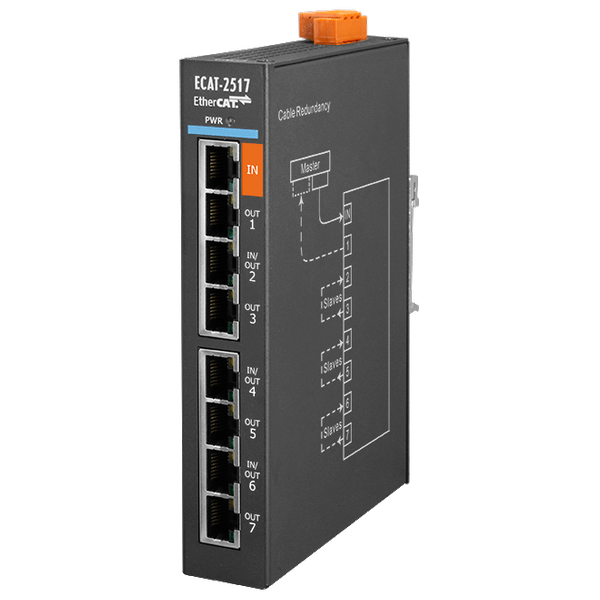

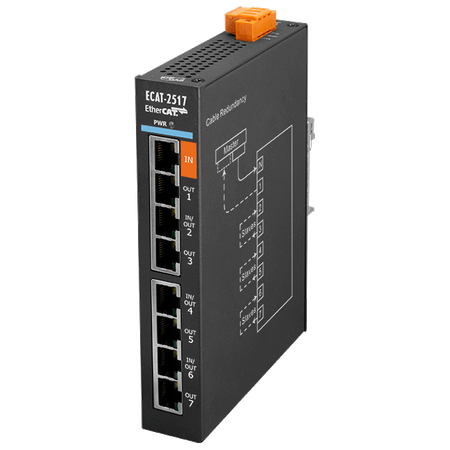

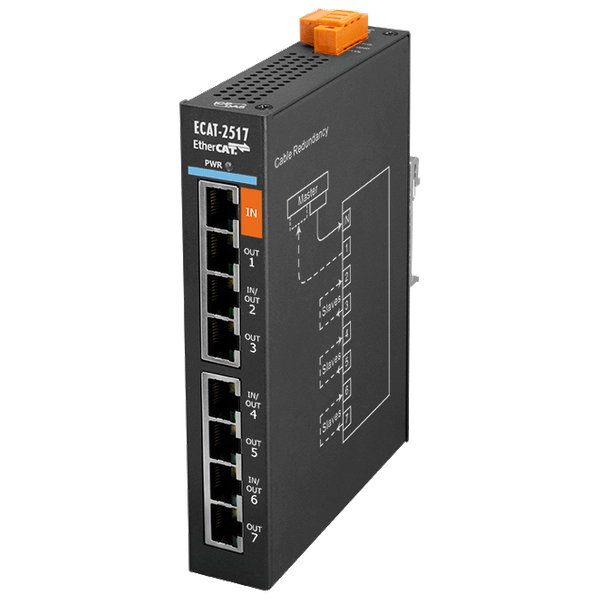

Redundancja kablowa
Redundancja kablowa to topologia pierścieniowa. Gdy kabel komunikacyjny po jednej stronie zostanie odłączony, komunikacja nadal może odbywać się przez kabel po drugiej stronie, zapewniając stabilną pracę systemu sterowania. Struktura jest następująca.
Parametry techniczne:
| Product Range: | Junction and Converter |
EtherCAT | |
| EtherCAT: Ports: | 8 x RJ-45 (1 IN; 7-OUT) |
| EtherCAT: No. of Nodes: | 6 |
| EtherCAT: Distance Between Stations: | Max. 100 m (100BASE-TX) |

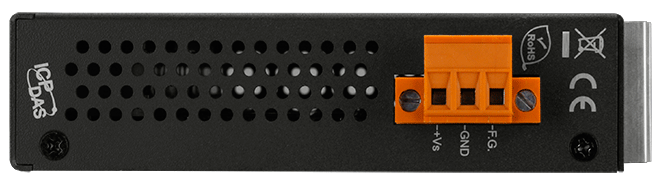

Power | |
| Power: Reverse Polarity Protection: | Yes |

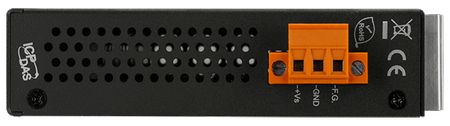

| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 0.23 A @ 24 VDC |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 28 x 154 x 110 (W x L x H) |

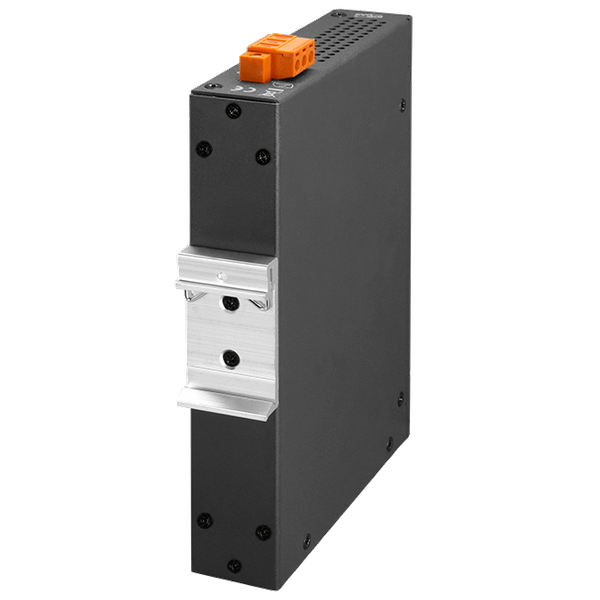

| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
