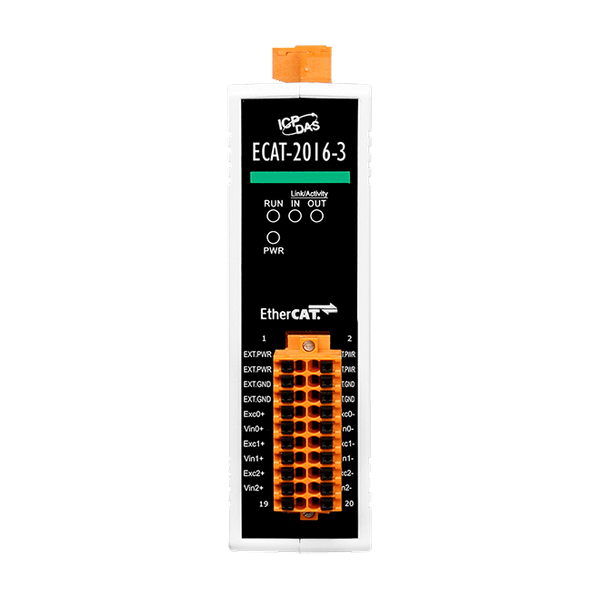

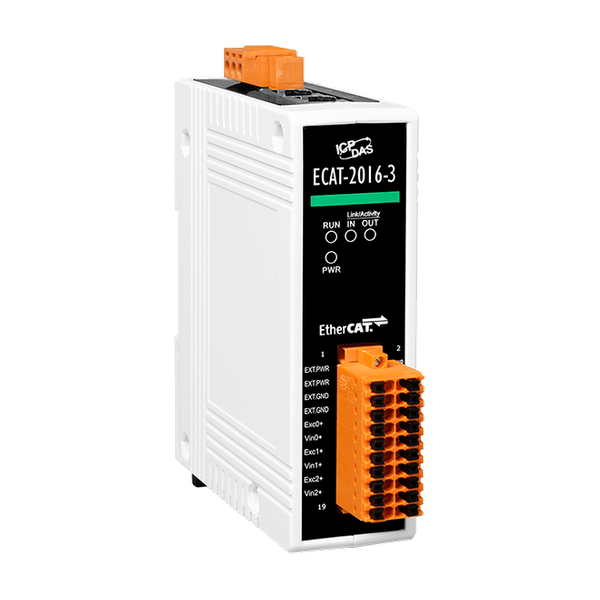

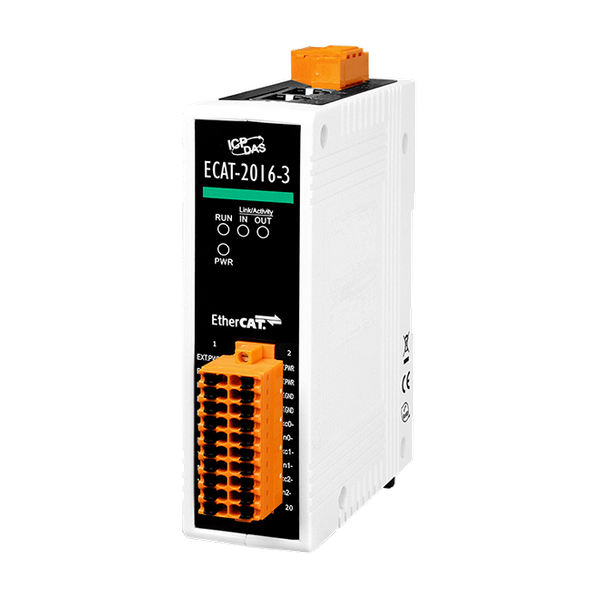

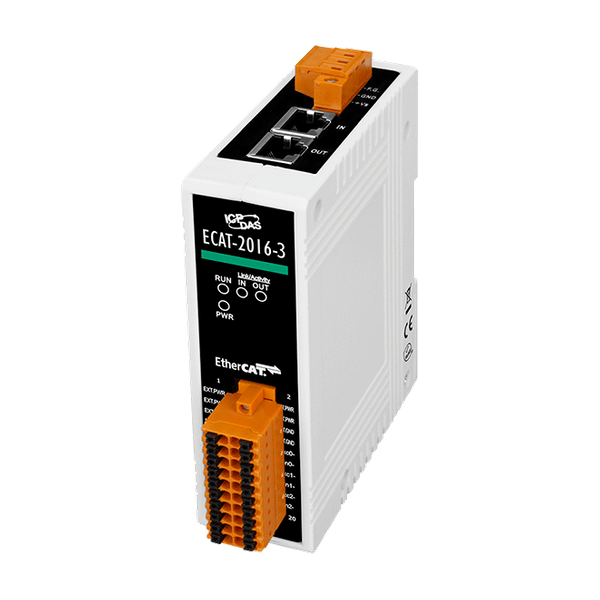

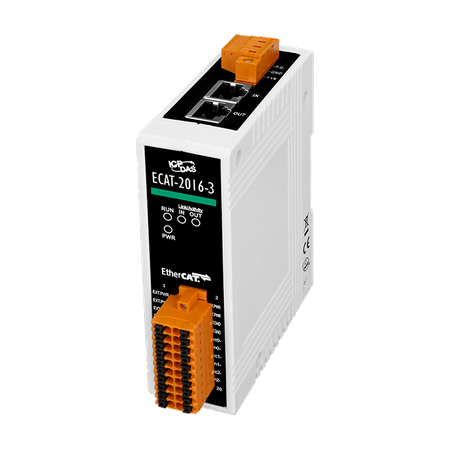

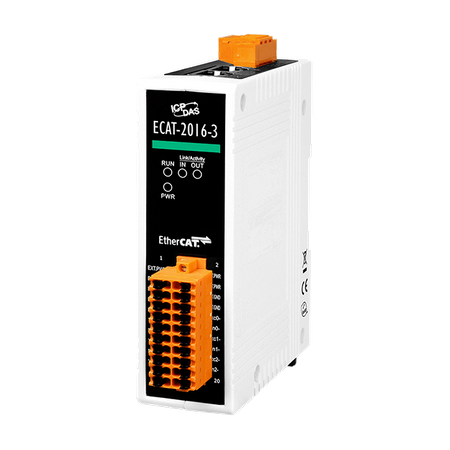

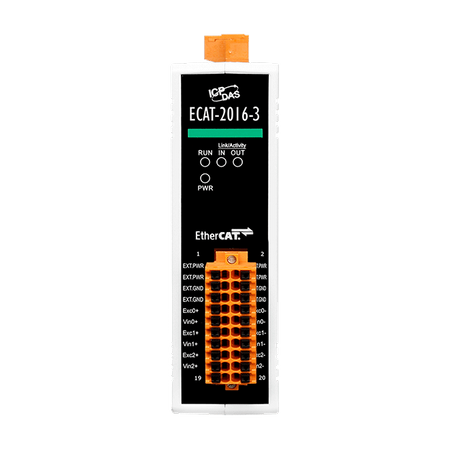

Name: ECAT-2016-3
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Przetwarzanie w locie: EtherCAT
• Potężny MCU obsługujący efektywny ruch sieciowy

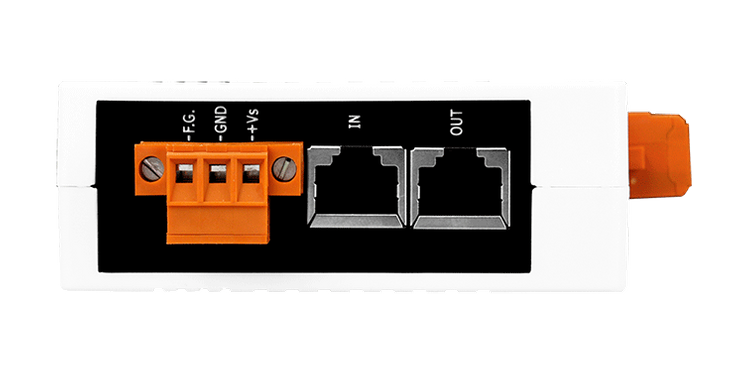

• 2 x interfejs RJ-45
• Odległość między stacjami do 100 m (100BASE-TX)
• Obsługa połączeń łańcuchowych
• Zweryfikowany narzędziem testowym EtherCAT
• Odłączalny blok złącz terminalowych
• Wskaźniki LED
• 3 kanały wejściowe przetworników tensometrycznych

Wprowadzenie

ECAT-2000 wyposażony jest w protokół EtherCAT i instalowany poprzez połączenie w łańcuszku, co pozwala na elastyczność w instalowaniu urządzeń oraz redukcję kosztów infrastruktury i operacyjnych. Wszystkie moduły mogą być rozmieszczone w topologiach sieciowych takich jak gwiazda, linia lub pierścień. Izolowane wejścia i wyjścia chronią ECAT-2000 przed szkodliwymi zakłóceniami i środowiskiem. ECAT-2016-3 to 3-kanałowy terminal wejściowy analogowy umożliwiający bezpośrednie połączenie mostka rezystancyjnego. Użytkownicy mogą uzyskać status wejścia za pośrednictwem danych procesowych. Przeszedł on test zgodności, dlatego kwalifikowany EtherCAT Master lub konfiguracja mogą nim łatwo zarządzać i implementować różnorodne aplikacje.

Zastosowania

• Narzędzia półprzewodnikowe
• Formowanie metalu
• Pakowanie
• Wtryskarki
• Systemy montażowe
• Maszyny drukarskie
• Robotyka

Parametry techniczne:

Product Range:	EtherCAT
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	Signal: ±1 kV Class A; Power: ±1 kV Class A
EMS Protection: ESD (IEC 61000-4-2):	± 4 kV Contact for Each Channel
EMS Protection: Surge (IEC 61000-4-5):	± 1 kV Class A
Tensometr, wejście ogniwa obciążnikowego
Tensometr, wejście czujnika obciążenia: Kanały:	3
Tensometr, wejście ogniwa obciążnikowego: Typ:	Tensometr
Tensometr, wejście ogniwa obciążnikowego: Zakres:	±10 V, ±5 V, ±2.5 V, ±1.25 V, ±625 mV, ±312 mV, ±200 mV, ±100 mV, ±50 mV, ±25 mV (Software selectable)
Strain Gauge, Load Cell Input: Wiring:	Full-Bridge
Tensometr, wejście ogniwa obciążnikowego: Dokładność:	±0.1% of FSR
Tensometr, wejście ogniwa obciążnikowego: Rozdzielczość:	16-bit
Tensometr, wejście ogniwa obciążnikowego: Częstotliwość próbkowania:	1k Hz per channel
Strain Gauge, Load Cell Input: Individual Channel Configuration:	Yes
Strain Gauge, Load Cell Input: Open Wire Detection:	No
Tensometr, wejście ogniwa obciążnikowego: Ochrona przepięciowa:	±35 VDC
Napięcie wyjściowe wzbudzenia
Napięcie wyjściowe wzbudzenia: Zakres:	+ 10 V
EtherCAT
EtherCAT: Ports:	2 x RJ-45
EtherCAT: Distance Between Stations:	100 m Max. (100Base-TX)
EtherCAT: Data Transfer Medium:	Ethernet/EtherCAT cable (Min. CAT5), shielded
EtherCAT: Cycle Time:	1 ms
EtherCAT: Distributed Clocks:	N/A
Power
Power: Input Range:	+10 VDC ~ +30 VDC
Power: Consumption:	4 W Max.
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 108 (W x L x H)
Mechanical: Installation:	DIN-Rail
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
