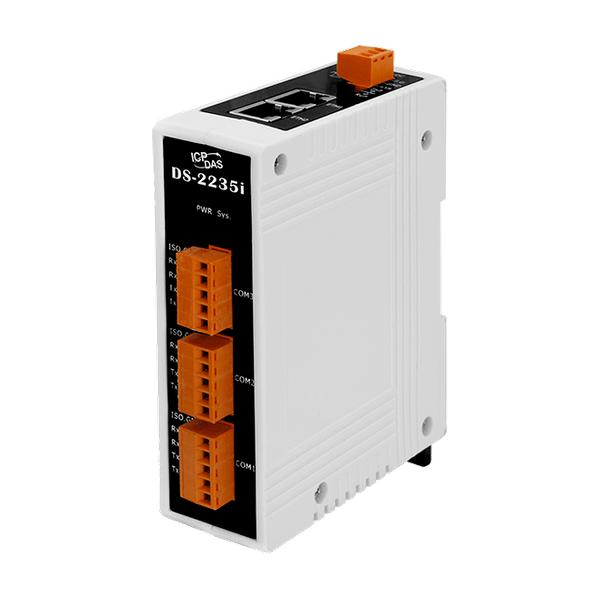

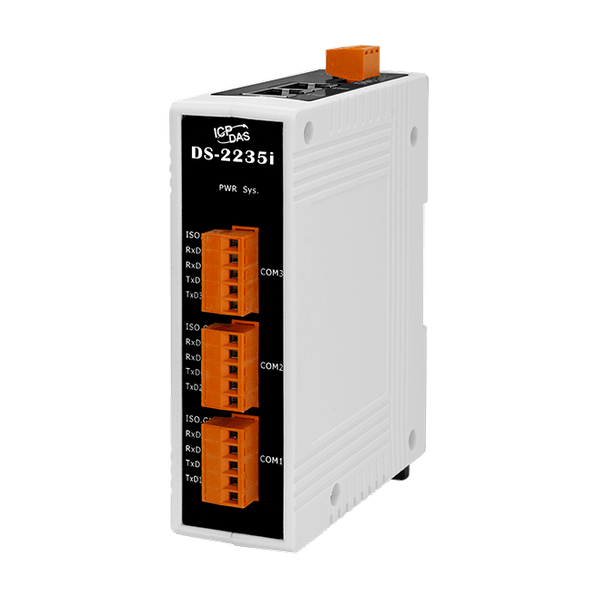

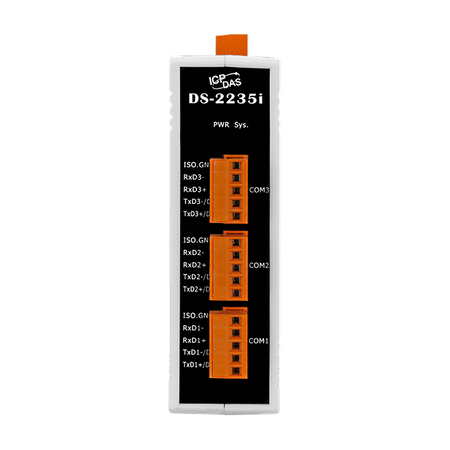

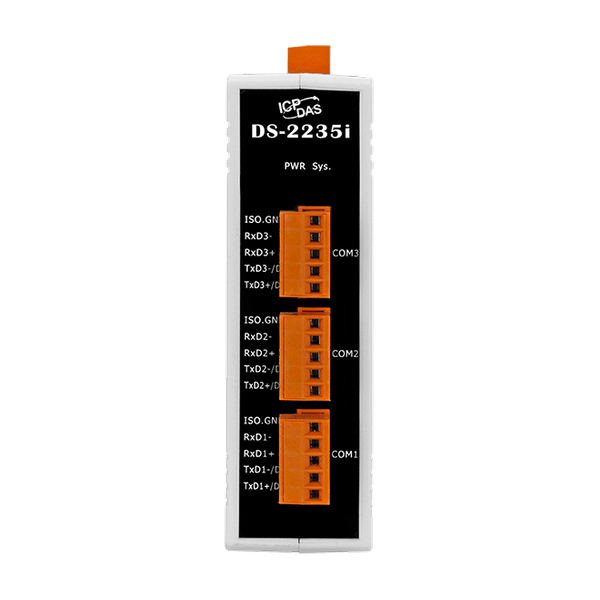

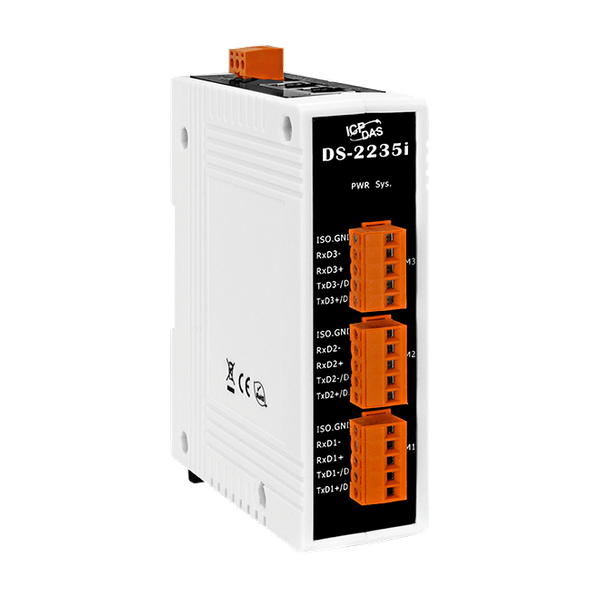

DS-2235i

Seria DS-2200 to urządzenia serwerowe typu Serial-to-Ethernet, zaprojektowane w celu dodania łączności Ethernet i Internet do dowolnego urządzenia RS-232/422/485, eliminując ograniczenie długości kabla w tradycyjnej komunikacji szeregowej. Korzystając z narzędzia VxComm Utility, wbudowany port COM serii DS-2200 może być zvirtualizowany do standardowego portu COM w systemie Windows. Dzięki temu użytkownicy mogą transparentnie uzyskiwać dostęp do urządzeń szeregowych lub je monitorować przez Internet/Ethernet bez modyfikacji oprogramowania.

Narzędzie VxComm Utility obsługuje najpopularniejsze systemy operacyjne na świecie, w tym 32-bitowe i 64-bitowe wersje Windows 7 SP1/10/2012/2016. Wirtualny port COM działa transparentnie i jest niezależny od protokołów, co umożliwia doskonałą integrację z istniejącym centralnym komputerem. Narzędzie zapewnia łatwy interfejs konfiguracyjny, który pozwala szybko tworzyć i mapować wirtualne porty COM do jednego lub kilku modułów DS-2200. Ponadto, narzędzie zawiera wbudowany program terminalowy, który umożliwia wysyłanie/odbieranie komend/danych za pomocą programu terminalowego do łatwego testowania.

Urządzenia serwerowe DS-2200 mogą być używane do tworzenia aplikacji z połączeniem parami (oraz mostka szeregowego lub tunelu szeregowego), a następnie przesyłać dane przez TCP/IP pomiędzy dwoma urządzeniami szeregowymi, co jest przydatne podczas łączenia komputerów, serwerów lub innych urządzeń szeregowych, które nie mają możliwości Ethernet. Ze względu na swoją niezależność od protokołów i elastyczność, DS-2200 spełnia wymagania praktycznie każdej aplikacji z dużą siecią.

DS-2200 posiada wydajny 32-bitowy MCU, który umożliwia efektywne zarządzanie ruchem sieciowym. Posiada również wbudowany serwer WWW, który zapewnia intuicyjny interfejs zarządzania przez Web, pozwalający użytkownikom na modyfikację ustawień modułu, w tym DHCP/Static IP, brama/maska i porty szeregowe.

Moduł zawiera podwójny watchdog, w tym watchdog CPU (dla funkcji sprzętowych) i watchdog hosta (dla funkcji oprogramowania). Watchdog CPU automatycznie resetuje procesor, jeśli wbudowane oprogramowanie działa nieprawidłowo, podczas gdy watchdog hosta automatycznie resetuje procesor, jeśli nie ma komunikacji między modułem a hostem (PC lub PLC) przez zdefiniowany czas (timeout systemu). Podwójny watchdog to ważna funkcja zapewniająca ciągłą pracę modułu, nawet w trudnych warunkach środowiskowych. Ponadto, seria DS-2200 (dla wersji i) dodaje również izolację 3000 VDC i ochronę przeciwprzepięciową +/-4 kV ESD, co chroni moduł i urządzenia przed nagłymi przepięciami.

Dzięki 2 portom Ethernet, DS-2200 umożliwia połączenie w konfiguracji Daisy-Chain, co zwiększa elastyczność w umiejscowieniu urządzeń, ułatwia instalację i obniża koszty infrastruktury. Moduł DS-2200 oferuje prawdziwą funkcjonalność Power over Ethernet (PoE) zgodną z IEEE 802.3af (klasyfikacja, Klasa 1), korzystając ze standardowego kabla Ethernet kategorii 5 do zasilania z przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł akceptuje również zasilanie z bloku terminalowego DC.
