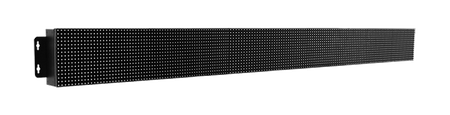

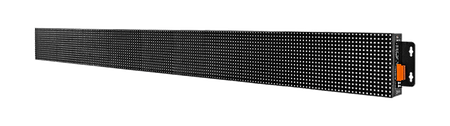

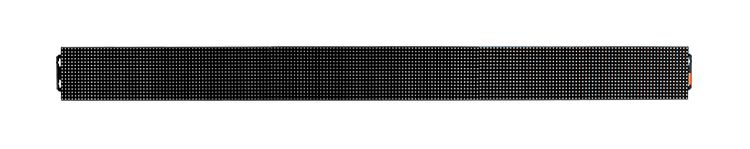

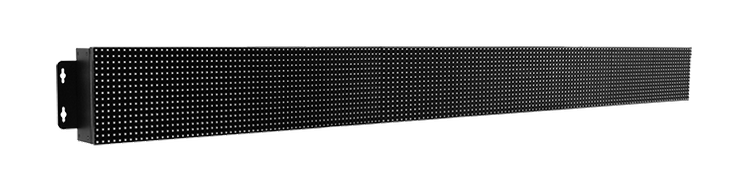

Name: iKAN-124
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługuje protokoły Modbus TCP Slave i Modbus RTU Slave
Możliwość zdalnego sterowania za pomocą smartfona lub innego urządzenia mobilnego
7 kolorów, w tym czerwony, niebieski, żółty, zielony, jasno niebieski, fioletowy i biały
Możliwość przechowywania do 128 wspólnych wiadomości
Interfejs użytkownika oparty na przeglądarce internetowej
Możliwość integracji tekstu i zmiennych w jednej wiadomości
Wbudowany RTC (Real Time Clock)
Obsługa wielu języków z wysokością tekstu 16 cm

Wprowadzenie

Seria iKAN to rodzina przemysłowych urządzeń wyświetlających LED, które oferują przemysłowej klasy zdolności anty-zakłóceniowe oraz niezawodność i stabilność. Jest wysoce odpowiednia do prezentowania sformatowanych wiadomości w obszarach wewnętrznych, korzystając z znaków Unicode, które mogą być używane do wyświetlania wielu języków, lub znaków ASCII.

Model iKAN-116(S) oferuje jedną linię ośmiu znaków Unicode lub 16 znaków ASCII, podczas gdy iKAN-124(S) oferuje 12 znaków Unicode lub 24 znaki ASCII. Obsługa popularnego protokołu przemysłowego Modbus pozwala na łatwą integrację urządzeń wyświetlających iKAN z istniejącymi środowiskami PLC i SCADA.

Seria iKAN pozwala na wyświetlanie danych zapisanych z komputera PC lub PLC w sformatowanej wiadomości w czasie rzeczywistym. Tekst może być wyświetlany w siedmiu kolorach, które mogą wskazywać różne stopnie ważności wiadomości oraz znacznie zwiększać jej czytelność w przemysłowym środowisku. Wiadomości mogą być edytowane oraz włączane/wyłączane za pomocą standardowej przeglądarki internetowej, takiej jak Google Chrome, Firefox czy IE, na komputerze PC, urządzeniu mobilnym lub smartfonie.

Zastosowania

PLC HMI

Wyświetlacze serii iKAN oferują przestrzeń na 128 wiadomości oraz 168 zmiennych, które mogą wyświetlać dane w czasie rzeczywistym z PLC w formie wiadomości tekstowych. Dodatkowo, komendy Modbus PLC pozwalają na kontrolowanie iKAN w celu wyświetlania lub ukrywania wiadomości, czy przesyłania zakodowanych ciągów znaków do iKAN do wyświetlenia.

Wyświetlacz jakości powietrza w pomieszczeniach

Urządzenie iKAN może być używane do wyświetlania wskaźników jakości powietrza w pomieszczeniach z modułów sensorów DL ICP DAS, w tym szczegółowych informacji o poziomach CO, CO2 i PM2.5, temperaturze i wilgotności, bez potrzeby posiadania umiejętności programistycznych czy wiedzy.

Parametry techniczne:

Product Range:	iKAN LED Message Display
Wyświetl
Display: Size:	Line: 1 , ASCII Characters: 24 , Unicode Characters: 12
Display: Real Time Clock:	Date and time, 24 hour format including second, minute, hour, date, day of the week, month, year
Display: Character Sets:	16 x 16 Unicode or 8 x 16 ASCII
Display: Color:	Red, Blue, Yellow, Green, Light Blue, Purple or White
Display: Data Pool:	40 Coil values, 64 Float values, and 64 Integer values
Display: Message Pool:	128 common messages with user-defi ned priority levels, Up to 20 Unicode characters or 50 ASCII characters , each
ETHERNET

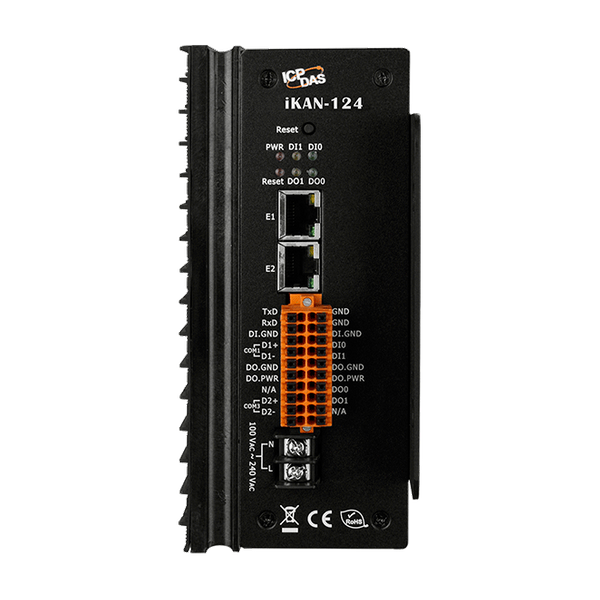

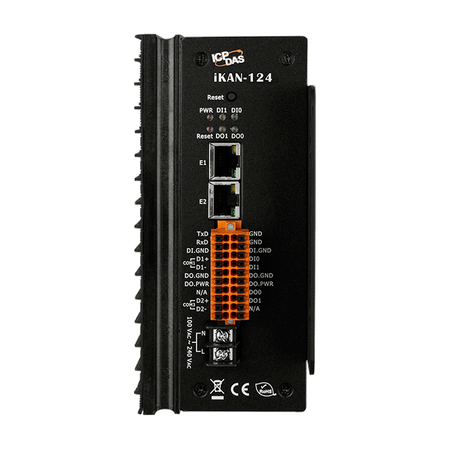

Ethernet: Porty:	2 × RJ-45, 10/100 Base-TX
Ethernet: Protocol:	Modbus TCP Master/Slave, Max. 8/8 connections
Ethernet: Configuration:	Web-based User Interface
Porty COM
Porty COM: Porty:	2 × RS-485
Porty COM: Szybkość transmisji:	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
COM Ports: Data Format:	N81, E81, O81
COM Ports: Protocol:	Modbus RTU Master/Slave
Power
Power: Input Range:	100 ~ 240 VAC
Power: Consumption:	0.35 A @ AC 120 V
Mechaniczny
Mechanical: Casing:	Aluminum
Mechanical: Dimensions (mm):	1986 x 160 x 49 (W x L x D)
Mechanical: Installation:	Wall mounting
Mechanical: Weight:	4.6 Kg
Środowisko
Environment: Operating Temperature:	0 ~ +60°C
Environment: Storage Temperature:	-10 ~ +75°C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
