Główne cechy
• Obsługa protokołów OPC UA Server/Client i MQTT Client
• Obsługa RESTful API przez HTTP i HTTPS
• Możliwość jednoczesnego uruchamiania protokołów OPC UA, MQTT i RESTful API
• Obsługa funkcji logicznej Rule Setting: IF, THEN, ELSE
• Obsługa harmonogramu: wykonywanie ustalonych reguł o określonym czasie
• Obsługa dziennika zdarzeń: rejestrowanie zmian I/O do śledzenia urządzeń
• Obsługa oprogramowania IoTstar Cloud Management
• Wbudowany serwer WWW udostępniający interfejs użytkownika Web
• Kanały I/O: 8 x przekaźniki mocy
• Przełącznik Ethernet z dwoma portami dla topologii daisy-chain
• Zgodność z IEEE 802.3af (Power over Ethernet, PoE)
Wprowadzenie

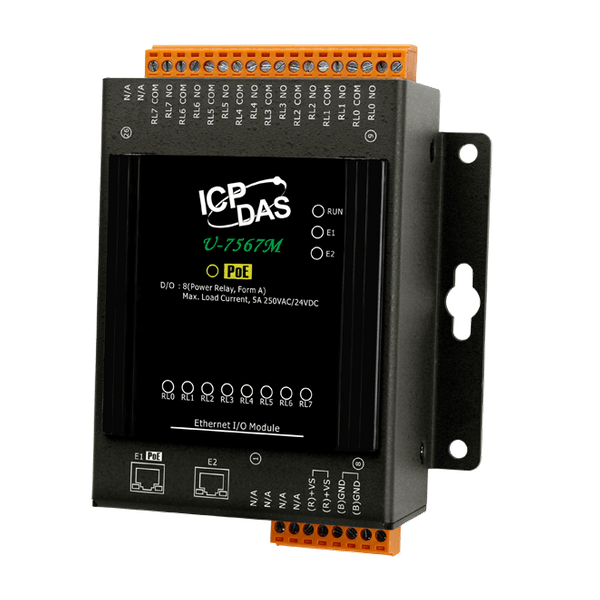

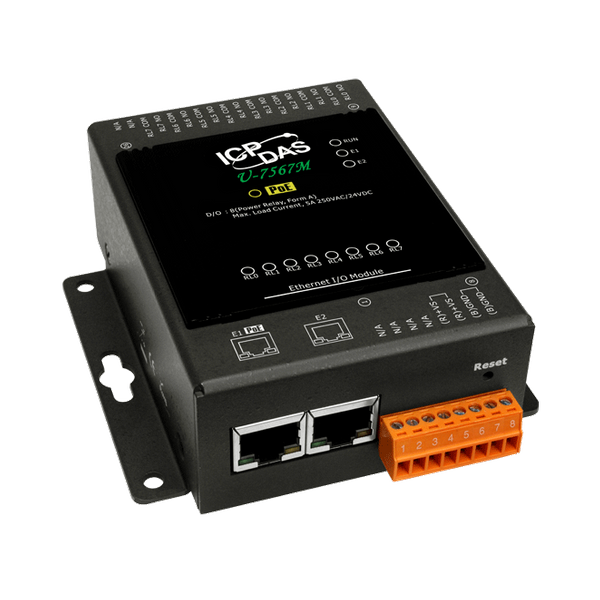

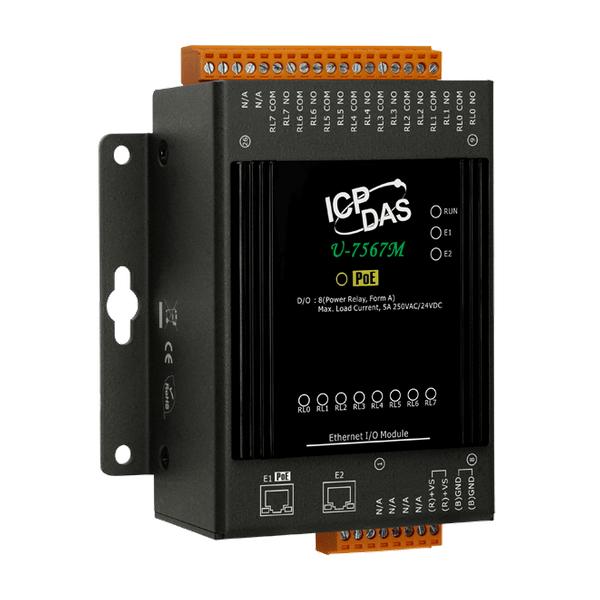

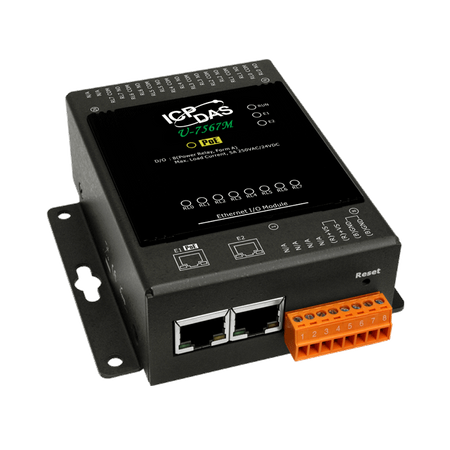

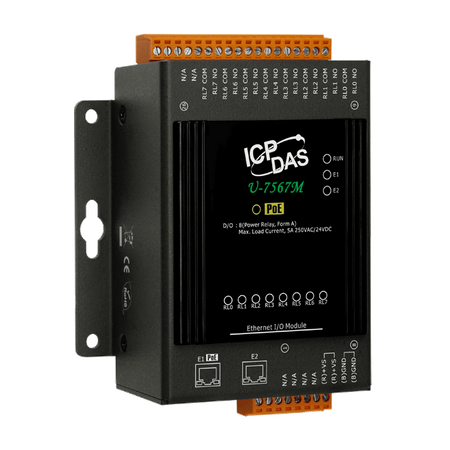

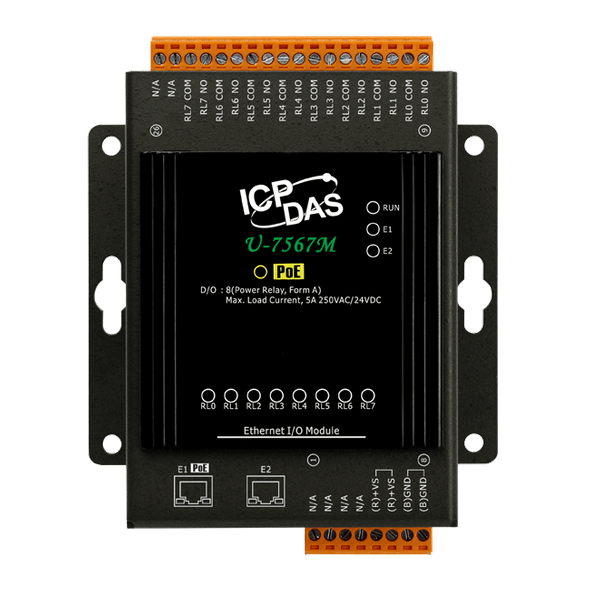

U-7567M to moduł UA I/O, który oferuje 8 kanałów przekaźników mocy. Posiada wbudowany
przełącznik Ethernet z dwoma portami, umożliwiający implementację topologii daisy-chain. Okablowanie
jest znacznie prostsze i może obniżyć całkowity koszt kabli i przełączników. Moduł jest zgodny ze
specyfikacją Power over Ethernet (PoE) IEEE 802.3af (Klasa 2), co pozwala na zasilanie przez sieć
Ethernet. Ta funkcja zapewnia większą elastyczność i efektywność, upraszcza projektowanie systemu,
oszczędza miejsce oraz redukuje okablowanie i gniazda zasilania. Moduł zapewnia interfejs Web UI do
konfigurowania, kontrolowania i monitorowania modułów, połączeń oraz statusu I/O za pomocą przeglądarki
internetowej. Jest to łatwe, szybkie i nie wymaga dodatkowych aplikacji.
W komunikacji przemysłowej, UA I/O oferuje protokoły OPC UA Server/Client, MQTT Client i RESTful API
(może wykonywać wszystkie komunikacje jednocześnie). Użytkownicy mogą wybrać tryb sieciowy według
swoich potrzeb, aby przesyłać wartości z wbudowanych kanałów I/O do systemu chmurowego lub systemu
sterowania polowego w celu wyświetlania, analizy lub strategii. Moduł obsługuje skalowanie, co pozwala
na konwersję sygnału analogowego na bardziej czytelną wartość. Obsługuje funkcję logiczną (Rule
Setting) IF, THEN, ELSE, umożliwiając ustalanie warunków i działań dla I/O i punktu wirtualnego;
zapewnia funkcję harmonogramu do wykonywania ustalonych reguł o określonej porze; obsługuje funkcję
RESTful API, umożliwiającą odczyt/zapis I/O i punktu wirtualnego przez HTTP lub HTTPS.
Zastosowania
| Product Range: | OPC UA I/O Module |
Software | |
| Software: Protocol: | • OPC UA Server / Client ,
• MQTT Client ,
• RESTful API |
| Software: Function: | • Web Interface for Configuration ,
• Scaling ,
• Security ,
• Rule Setting ,
• Schedule ,
• Event Log ,
• IoTstar Setting |
Moduł CPU | |
| CPU Module: CPU: | 32-bit CPU (400 MHz) |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 8 |
| Wyjście przekaźnikowe: Typ: | Power Relay, Form A (SPST N.O.) |
| Relay Output: Contact Rating: | 5 A @ 250 VAC/24 VDC (Resistive Load) |
| Relay Output: Operate Time: | 10 ms (Max.) |
| Relay Output: Release Time: | 5 ms (Max.) |
| Relay Output: Electrical Endurance: | 10^5 ops. |
| Relay Output: Mechanical Endurance: | 2 × 10^7 ops |
| Relay Output: Power on Value: | Programmable |
| Relay Output: Safe Value: | Programmable |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 4.1 W |
| Power: Powered from PoE: | IEEE 802.3af, Class2 |
| Power: Powered from Terminal Block: | +12 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 97 x 120 x 47 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
