Główne cechy
• Obsługa OPC UA Server / Client i protokołu MQTT Client
• Obsługa RESTful API przez HTTP i HTTPS
• Możliwość równoczesnego wykonywania OPC UA, MQTT i RESTful API
• Obsługa ustawień zasad funkcji logicznych: IF, THEN, ELSE
• Obsługa harmonogramów: wykonywanie ustawionych zasad o określonej godzinie.
• Obsługa dziennika zdarzeń: rejestrowanie zmian I/O dla śledzenia urządzenia
• Obsługa oprogramowania do zarządzania IoTstar Cloud Management Software.
• Wbudowany serwer WWW do udostępniania interfejsu użytkownika przez przeglądarkę
• Kanały I/O: 6 x DI i 6 x przekaźnik
• Dwuporowy przełącznik Ethernet do topologii łańcuchowej
• Zgodność z IEEE 802.3af: Power over Ethernet (PoE)
Wprowadzenie

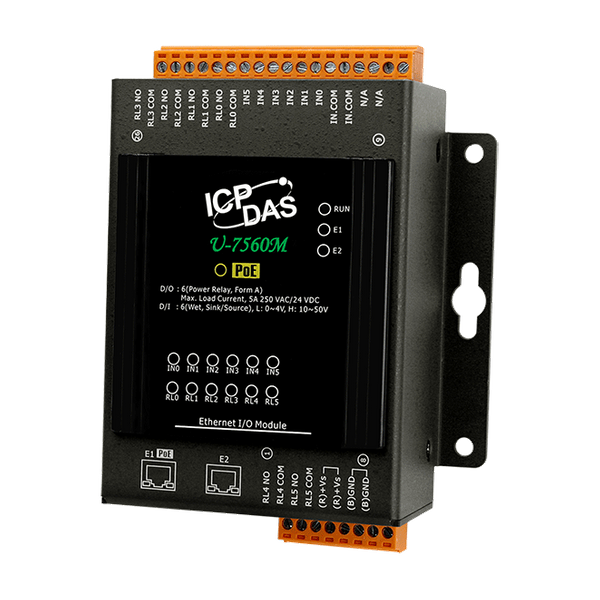

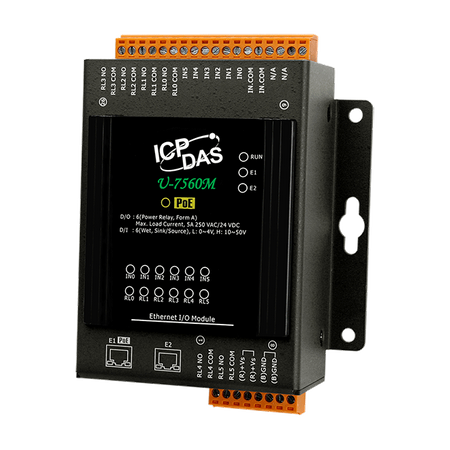

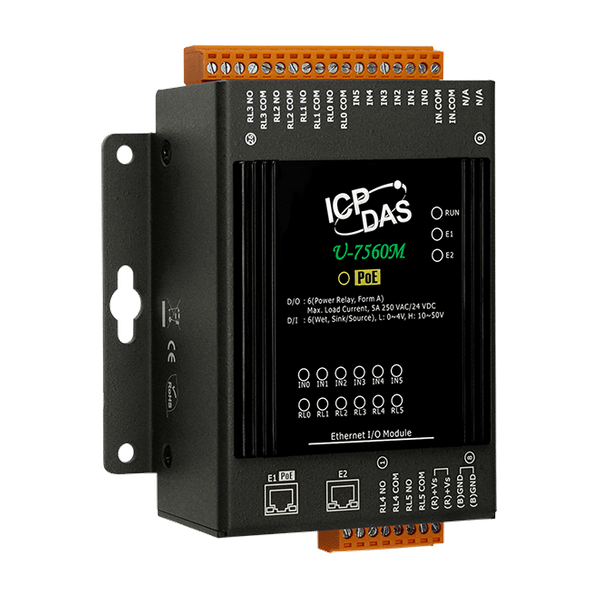

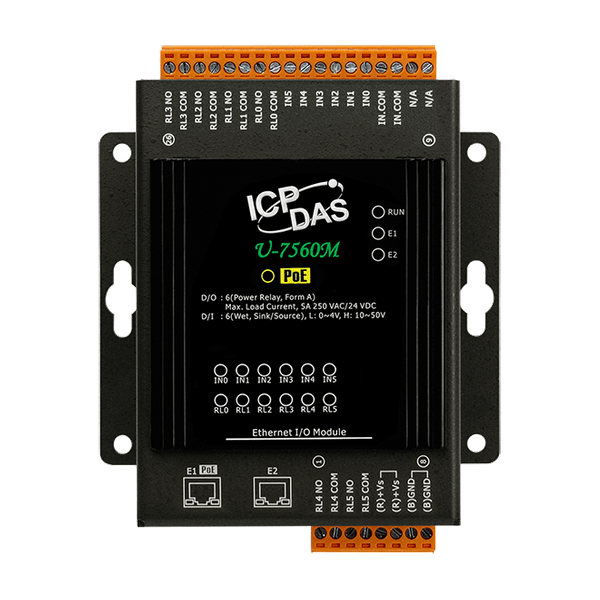

U-7560M to moduł I/O OPC UA, który oferuje 6 kanałów wejściowych cyfrowych i 6 kanałów wyjściowych przekaźnikowych. Posiada wbudowany dwuporowy przełącznik Ethernet do realizacji topologii łańcuchowej. Instalacja okablowania jest znacznie prostsza i może obniżyć całkowity koszt kabla i przełącznika. Moduł jest zgodny ze specyfikacją IEEE 802.3af (Klasa 2) w zakresie zasilania przez Ethernet (PoE). Umożliwia zasilanie z sieci PoE za pośrednictwem par Ethernetowych. Ta funkcja zapewnia większą elastyczność i efektywność, upraszczając projekt systemu, oszczędzając miejsce oraz zmniejszając ilość okablowania i gniazdek zasilających. Moduł oferuje interfejs użytkownika Web UI do konfiguracji, kontrolowania, monitorowania modułów, połączeń oraz statusu I/O za pomocą przeglądarki internetowej. Jest to proste, szybkie i nie wymaga dodatkowych aplikacji.
W komunikacji przemysłowej, UA I/O oferuje protokoły OPC UA Server / Client, MQTT Client oraz RESTful API (mogą być one wykonywane jednocześnie). Użytkownicy mogą wybrać tryb sieciowy odpowiedni do swoich potrzeb. Moduł może przesyłać wartości wbudowanych kanałów I/O do systemu chmurowego lub systemu kontroli polowej w celu ich wyświetlania, analizy lub strategii. Obsługuje skalowanie, umożliwiając przekształcenie sygnału analogowego w bardziej czytelną wartość. Obsługuje ustawienia zasad funkcji logicznych IF, THEN, ELSE, umożliwia ustawianie warunków logicznych/działań dla I/O i wirtualnego punktu; oferuje funkcję harmonogramu do wykonywania ustawionych zasad o określonej godzinie; oraz obsługuje funkcję RESTful API, umożliwiającą odczyt/zapis I/O i wirtualnego punktu przez HTTP lub HTTPS.
Zastosowania
Parametry techniczne:
| Product Range: | OPC UA I/O Module |
Software | |
| Software: Protocol: | • OPC UA Server / Client ,
• MQTT Client ,
• RESTful API |
| Software: Function: | • Web Interface for Configuration ,
• Scaling ,
• Security ,
• Rule Setting ,
• Schedule ,
• Event Log ,
• IoTstar Setting |
Moduł CPU | |
| CPU Module: CPU: | 32-bit CPU (400 MHz) |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 6 |
| Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
| Digital Input/Counter: ON Voltage Level: | +10 ~ +50 VDC |
| Digital Input/Counter: OFF Voltage Level: | +4 VDC (max.) |
| Digital Input/Counter: Max. Counts: | 4,294,967,295 (32-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Input Impedance: | 10 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | +70 VDC |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 6 |
| Wyjście przekaźnikowe: Typ: | Power Relay, Form A (SPST N.O.) |
| Relay Output: Contact Rating: | 5 A @ 250 VAC/24 VDC (Resistive Load) |
| Relay Output: Operate Time: | 10 ms (Max.) |
| Relay Output: Release Time: | 5 ms (Max.) |
| Relay Output: Electrical Endurance: | 10^5 ops. |
| Relay Output: Mechanical Endurance: | 2 × 10^7 ops |
| Relay Output: Power on Value: | Programmable |
| Relay Output: Safe Value: | Programmable |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 3.8 W |
| Power: Powered from PoE: | IEEE 802.3af, Class2 |
| Power: Powered from Terminal Block: | +12 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 97 x 120 x 47 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
