Name: ET-2261
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Serwer WWW do konfiguracji
Obsługa protokołów Modbus TCP/UDP, MQTT i SNMP V2c
2-portowy przełącznik Ethernet (z pominięciem LAN) dla okablowania w topologii łańcuchowej
Obsługa dwóch watchdogów
Połączenie pary I/O (Push i Pull)
Wbudowane I/O
- 10-kanałowy przekaźnik wyjściowy (Form A)
Wyświetlacz LED wskazujący status I/O

Wprowadzenie

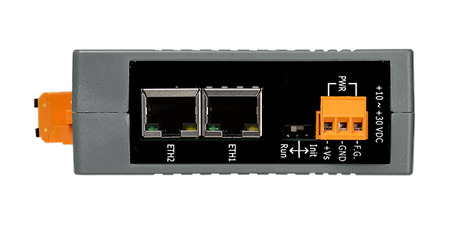

ET-2261 to 10-kanałowy moduł wyjściowy z przekaźnikiem elektromagnetycznym (Form A). Moduł zawiera wbudowany 2-portowy przełącznik Ethernet, umożliwiający topologię łańcuchową. Ta cecha zapewnia elastyczność w konfiguracji urządzeń, upraszcza instalację oraz redukuje koszty infrastruktury. Dodatkowo, moduł oferuje ochronę EMS (EFT/ESD/Surge) oraz izolację I/O 3000 VDC w celu zwiększenia zdolności ochrony przed zakłóceniami w środowiskach przemysłowych.

Ponadto, moduł obsługuje funkcjonalność I/O Pair-Connection, co pozwala na ustanowienie połączeń DI-do-DO z modułem zdalnym przez Ethernet. Po skonfigurowaniu dane zdalnego DI mogą być zapisywane do lokalnych kanałów DO w trybie Pull za pomocą Modbus TCP.

ET-2261 obsługuje protokół MQTT, działając jako nadawca i odbiorca wiadomości. Po połączeniu z serwerem MQTT Broker może publikować statusy I/O w czasie rzeczywistym w postaci tematów oraz odbierać wiadomości z subskrybowanych tematów. W przypadku rozłączenia pomiędzy modułem a brokerem, mechanizm ponownego połączenia automatycznie przywróci połączenie. Dodatkowo, mechanizm interwału Keep-Alive zapewnia ciągłe połączenie z brokerem.

ET-2261 obsługuje specyfikację SNMP V2c, co pozwala na przesyłanie informacji o module i I/O do urządzeń lub oprogramowania zarządzającego siecią SNMP. Dzięki temu administratorzy mogą monitorować status modułu w czasie rzeczywistym. Dodatkowo, jeśli funkcja Trap jest włączona, moduł może proaktywnie wysyłać wiadomości do administratorów w przypadku zmian statusów I/O lub podczas restartów, informując ich o statusach kanałów w każdej chwili.

Zastosowania

• Automatyka fabryczna
• Automatyka maszyn
• Automatyka budynkowa
• Zdalna diagnoza i konserwacja
• Sprzęt testowy

Parametry techniczne:

Product Range:	ET-2200
Software
Software: Built-in Web Server:	Yes
Moduł CPU
CPU Module: CPU:	32-bit ARM
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: 2-way Isolation:	Ethernet: 1500 VDC , I/O: 3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±8 kV Contact for Each Terminal , ±16 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):	±3 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	Run, Ethernet, I/O
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	10
Wyjście przekaźnikowe: Typ:	Power Relay, Form A (SPST N.O.)
Relay Output: Contact Rating:	5 A @ 250 VAC/24 VDC (Resistive Load)
Relay Output: Operate Time:	10 ms (Max.)
Relay Output: Release Time:	5 ms (Max.)
Relay Output: Electrical Endurance:	10^5 ops
Relay Output: Mechanical Endurance:	2 x 10^7 ops
Relay Output: Power on Value:	Programmable
Relay Output: Safe Value:	Programmable
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100 Base-TX, Switch Ports
Ethernet: LAN bypass:	Yes
Ethernet: Access Control:	Password and IP Filter
Ethernet: Protocol:	Modbus TCP, Modbus UDP, MQTT, SNMP V2c
Power
Power: Reverse Polarity Protection:	Yes
Power: Consumption:	3.8 W (max.)
Power: Powered from Terminal Block:	+10 ~ +30 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 126 x 108 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
