Główne cechy
• Obsługa protokołów OPC UA Server/Client i MQTT Client
• Obsługa RESTful API przez HTTP i HTTPS
• Możliwość jednoczesnego wykonywania komunikacji OPC UA, MQTT i RESTful API
• Skalowanie dla konwersji sygnałów analogowych
• Ustawienia funkcji logicznych: IF, THEN, ELSE
• Harmonogram do wykonywania ustawionych reguł w określonym czasie.
• Rejestr zdarzeń: zapis zmian I/O dla śledzenia urządzenia
• Obsługa oprogramowania zarządzającego w chmurze IoTstar
• Wbudowany serwer WWW zapewniający interfejs użytkownika w przeglądarce
• Kanały I/O: 10/20 x AI
• Dwustronny przełącznik Ethernet dla topologii Daisy-Chain
• Zgodność z IEEE 802.3af - Power over Ethernet (PoE)
Wprowadzenie

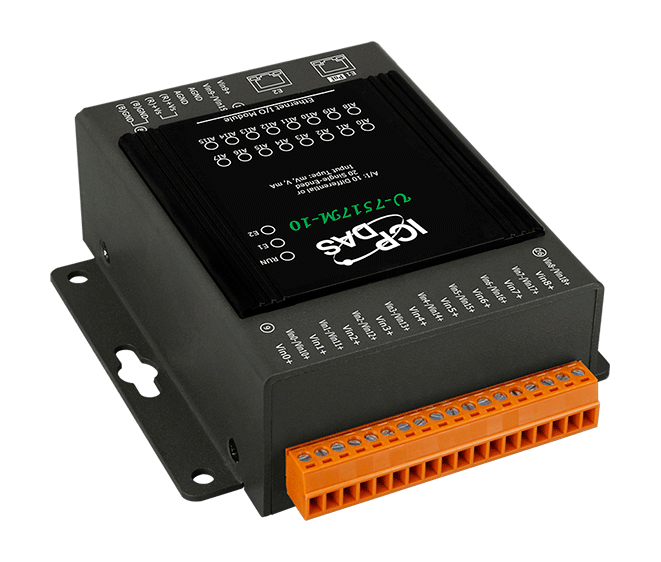

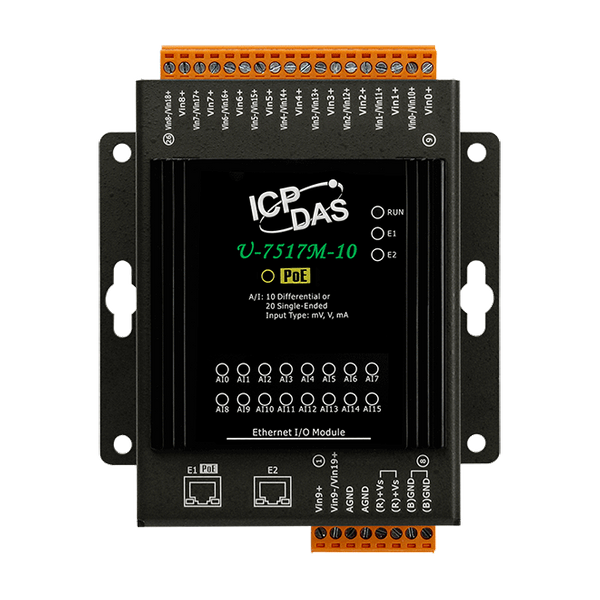

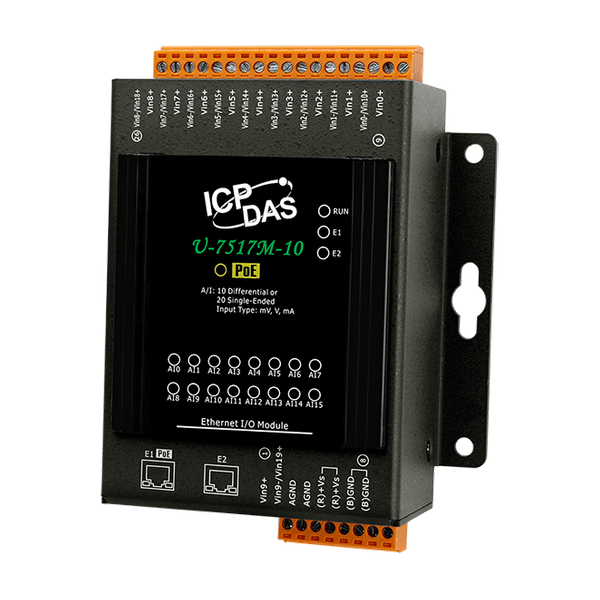

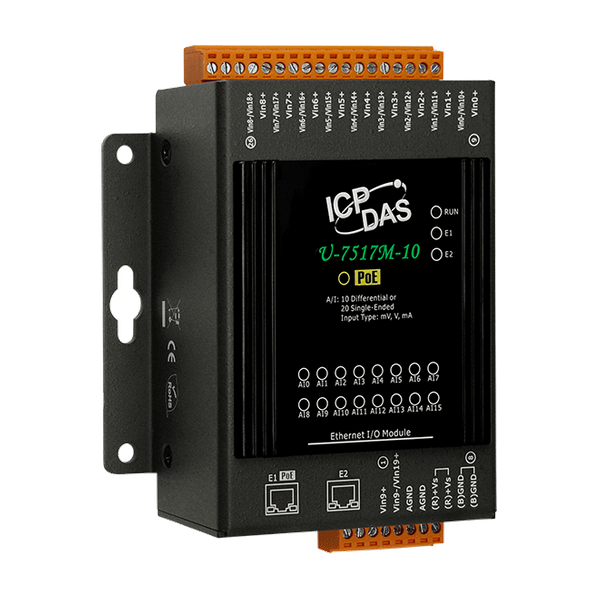

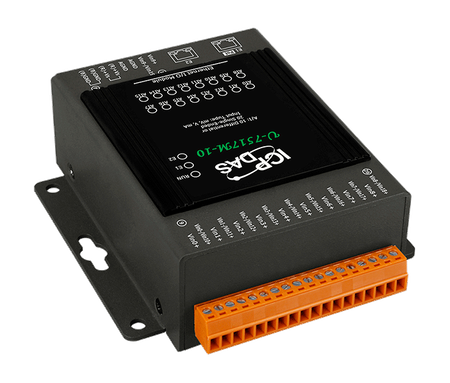

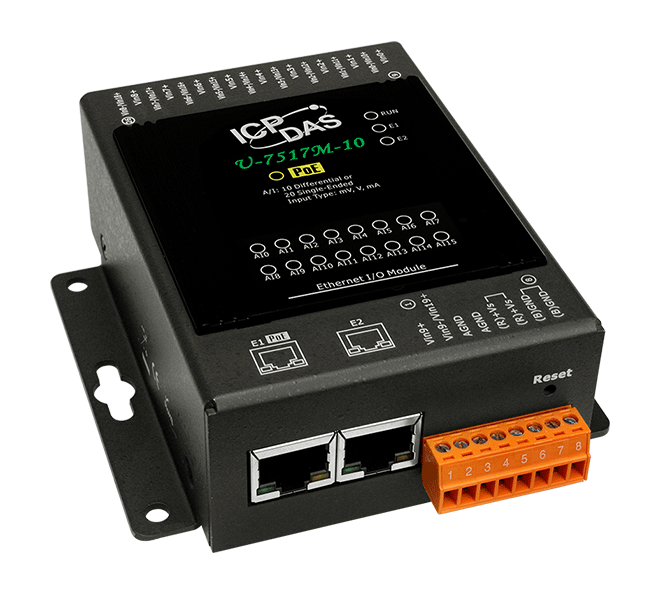

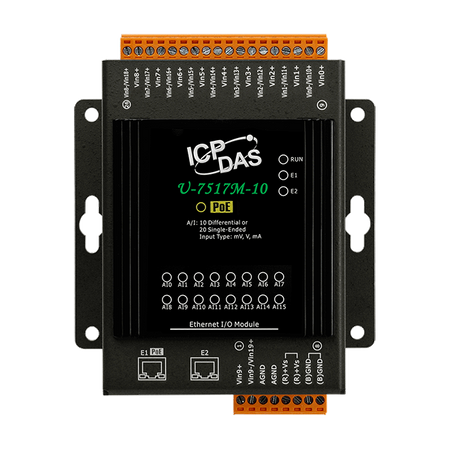

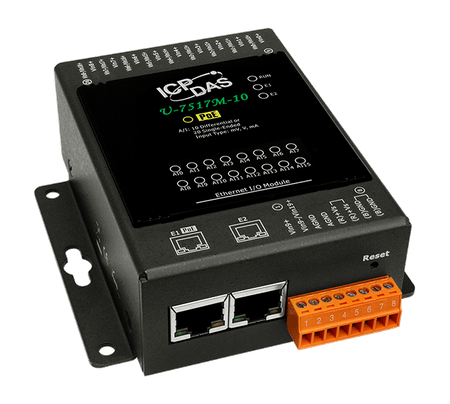

U-7517M-10 to moduł UA I/O, który oferuje 10/20 wejść analogowych. Posiada wbudowany dwupotowy przełącznik Ethernet umożliwiający topologię Daisy-Chain. Okablowanie jest znacznie prostsze i może obniżyć całkowity koszt kabli i przełączników. U-7517M-10 jest zgodny z normą IEEE 802.3af (klasa 2) Power over Ethernet (PoE). Umożliwia odbieranie zasilania z sieci wyposażonej w PoE przez pary Ethernet. Ta funkcja zapewnia większą elastyczność i wydajność, upraszczając projektowanie systemu, oszczędzając miejsce oraz redukując ilość okablowania i gniazd zasilających. Oferuje interfejs Web UI do konfiguracji, kontroli i monitorowania modułów, połączeń i stanu I/O za pomocą przeglądarki internetowej. Jest łatwy, szybki i nie wymaga dodatkowych aplikacji.
W komunikacji przemysłowej, UA I/O oferuje protokoły OPC UA Server/Client, MQTT Client oraz RESTful API (wszystkie komunikacje mogą być wykonywane jednocześnie). Użytkownicy mogą wybrać tryb pracy sieciowej zgodnie z ich potrzebami. Moduł przesyła wartości z wbudowanych kanałów I/O do systemu chmurowego lub systemu kontroli polowej w celu wyświetlania, analizy lub strategii. Wsparcie dla skalowania umożliwia konwersję sygnałów analogowych na bardziej czytelne wartości. Obsługuje ustawienia reguł logiki IF, THEN, ELSE; pozwala na ustawienie warunków logicznych/działań dla I/O i punktów wirtualnych. Oferuje funkcję harmonogramu do wykonywania ustawionych reguł o określonej porze oraz obsługę funkcji RESTful API, umożliwiającą odczyt/zapis danych I/O i punktów wirtualnych przez HTTP lub HTTPS.
Zastosowania
Kliknij, aby zobaczyć wprowadzenie do serii modułów OPC UA I/O.
Parametry techniczne:
| Product Range: | OPC UA I/O Module |
Software | |
| Software: Protocol: | • OPC UA Server / Client ,
• MQTT Client ,
• RESTful API |
| Software: Function: | • Web Interface for Configuration ,
• Scaling ,
• Security ,
• Rule Setting ,
• Schedule ,
• Event Log ,
• IoTstar Setting |
Moduł CPU | |
| CPU Module: CPU: | 32-bit CPU (400 MHz) |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±2 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 10 differential or 20 single-ended ,
(Note1), software selectable |
| Wejście analogowe: Typ: | Voltage, Current |
| Wejście analogowe: Zakres: | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, ,
±20 mA, 0 to 20 mA, 4 to 20 mA ,
(Jumper Selectable) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | Normal Mode: ±0.1% ,
Fast Mode: ±0.5% or better |
| Wejście analogowe: Częstotliwość próbkowania: | Normal Mode: 10 samples/second (Total) ,
Fast Mode: 50 samples/second (Total) |
| Analog Input: Input Impedance: | Voltage: 2 MΩ (Differential), 1 MΩ (Single-ended) ,
Current: 125 Ω |
| Analog Input: Common Mode Rejection: | 86 dB (min.) |
| Analog Input: Normal Mode Rejection: | 100 dB |
| Analog Input: Common Voltage Protection: | ±200 VDC |
| Wejście analogowe: Ochrona przed przepięciem: | Differential: 240 Vrms ,
Single-ended: 150 Vrms |
| Analog Input: Overcurrent Protection: | 50 mA at 110 VDC (max.) |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | For 4 ~ 20 mA Only |
| Analog Input: Zero Drift: | ±20 μV/°C |
| Analog Input: Span Drift: | ±25 ppm/°C |
| Wejście analogowe: Izolacja: | ±400 VDC, Virtual Channel to Channel Isolation |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 3.8 W |
| Power: Powered from PoE: | IEEE 802.3af, Class2 |
| Power: Powered from Terminal Block: | +12 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 97 x 120 x 47 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
