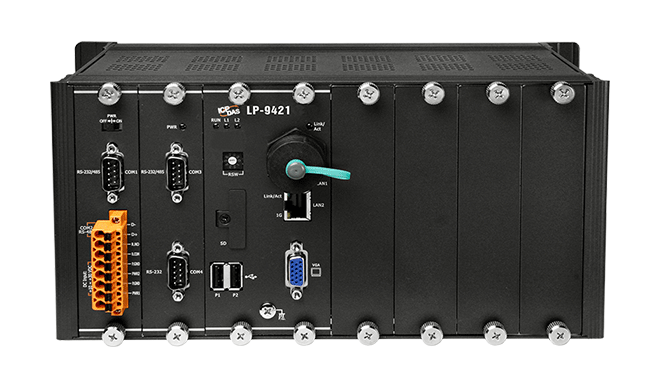

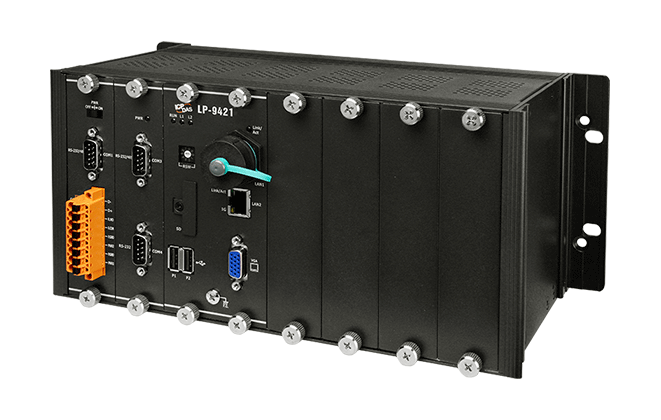

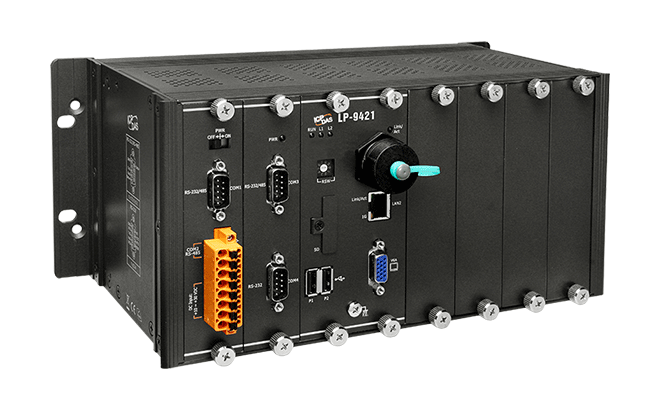

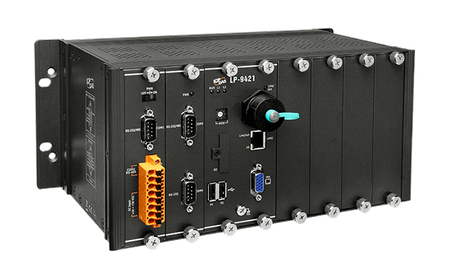

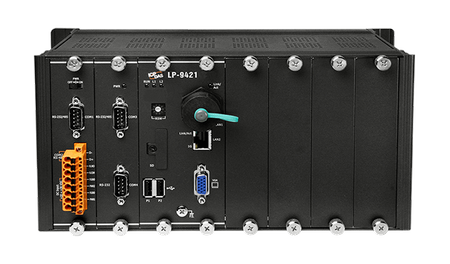

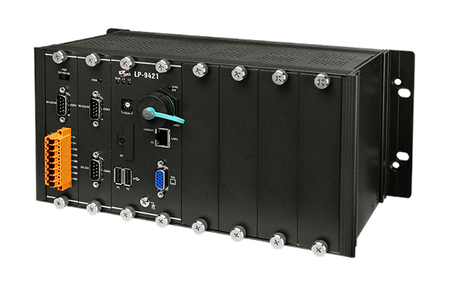

Name: LP-9421
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Cortex-A8 (1.0 GHz) CPU
• Linux kernel 3.2.14 Inside
• Embedded Service: Web Server, FTP Server, Telnet Server, SSH Server
• 64-bit Hardware Serial Number
• Rich I/O Expansion Ability: RS-232, RS-485, USB, FRnet, CAN
• 2 10/100/1000M Ethernet Ports
• 4 Serial Ports (RS-232/485)
• Redundant Power Inputs

Wprowadzenie

LP-9x2x to nowa generacja PAC (Programowalny Sterownik Automatyki) oparta na systemie Linux firmy ICP DAS. Każdy LP-9x2x jest wyposażony w procesor Cortex-A8 (1.0 GHz) działający na systemie operacyjnym Linux, różnorodne porty wejścia/wyjścia (VGA, USB, Ethernet, RS-232/485) oraz 4 gniazda rozszerzeń I/O, które mogą być używane do integracji modułów I/O serii I-9K (typ równoległy) i I-97K (typ szeregowy) o wysokiej wydajności. Programy użytkownika mogą być zapisywane na zewnętrznych urządzeniach pamięci, takich jak karta SD lub urządzenie pamięci masowej USB.

SDK LinPAC jest dostarczany użytkownikom, aby szybko i łatwo rozwijać aplikacje LinPAC, gdy w LinPAC są używane moduły I/O serii I-7000/9000/97k. Użytkownicy mogą tworzyć aplikacje LinPAC za pomocą języka GNU C. W międzyczasie, wszystkie wbudowane serwery i funkcje sprawiają, że LinPAC staje się bardziej potężny, a użytkownicy będą mogli obsługiwać LinPAC, aby osiągnąć swoje projekty płynnie.

Zastosowania

3G/4G Cellular

Bluetooth

CANopen

CAN Bus

Device Net

Ethernet

Modbus

Mutil-serial

SNMP

WLAN

Zigbee

Parametry techniczne:

Product Range:	LP-9000
Software
Software: OS:	Linux Kernel 3.2.14
Software: Service:	FTP Server, Web Server (Supports VB script, JAVA script), Embedded SQL Server
Software: SDK:	LinPAC SDK (GCC based toolchain and LinPAC Libraries)
Jednostka główna
Main Unit: CPU:	Cortex-A8, 1 GHz
Main Unit: 64-bit Hardware Serial Number:	Yes, for Software Copy Protection
Main Unit: System Memory:	512 MB DDR3 SDRAM
Main Unit: Storage:	• Flash 512 MB , • microSD socket with a 4 GB microSD card (support up to 32 GB microSDHC card)
Main Unit: Non-Volatile Memory:	• MRAM 128 KB , • EEPROM 16 KB (Data Retention: 40 years; 1,000,000 erase/write cycles)
Main Unit: Real Time Clock:	Yes (Provide seconds, minutes, hours, day of week, month, year)
Main Unit: Watchdog Timer:	Yes, Dual Watchdog Timer
Wyświetl
Display: Signal:	VGA (Analog RGB)
Display: Resolution:	Up to 1280 x 1024
Wskaźniki LED
LED Indicators: Status:	1 x Power , 1 x Run , 2 x Programmable
Rozszerzenie I/O
I/O Expansion: I/O Type:	I-9K, I-97K series
I/O Expansion: Slots:	4
HMI
HMI: Rotary Switch:	Yes (0 ~ 9)
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100/1000 Base-TX
Porty COM
Porty COM: Porty:	1 x RS-232 (3000 VDC, Isolated) , 1 x RS-485 (3000 VDC, Isolated) , 1 x RS-232/485 (Console, 3000 VDC, Isolated) , 1 x RS-232/485 (3000 VDC, Isolated)
USB
USB: Porty:	2
USB: Specification:	USB 2.0 (Host)
Power
Power: Input Range:	+10 VDC ~ +30 VDC (1 kV Isolated)
Power: Redundant Power Inputs:	Yes, with one power relay (1 A @ 24 VDC) for alarm
Power: Consumption:	10.8 W (0.45 A @ 24 VDC)
Mechaniczny
Mechanical: Dimensions (mm):	300 x 133 x 164 (W x L x H)
Mechanical: Installation:	DIN-Rail or Wall Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
