Name: ECAT-2515
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Maksymalna odległość między stacjami może wynosić do 100 m (100BASE-TX)
Obsługa połączeń szeregowych i gwiazdowych
Zweryfikowane narzędzie do testowania zgodności z EtherCAT
Ochrona ESD 4 kV kontaktowa dla każdego portu

Wprowadzenie

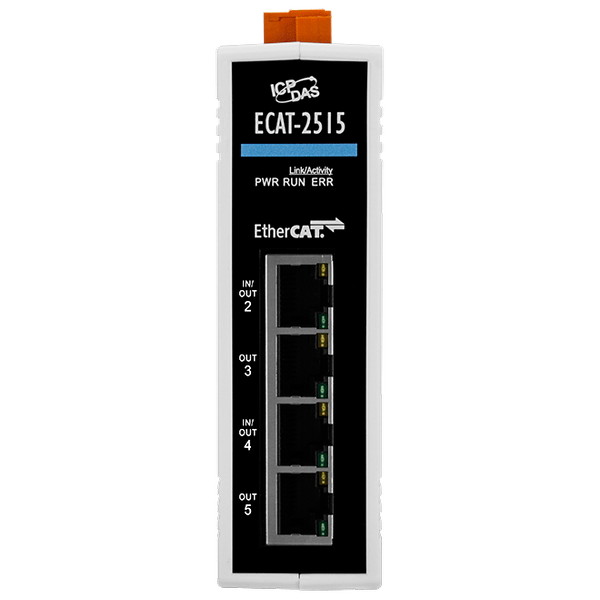

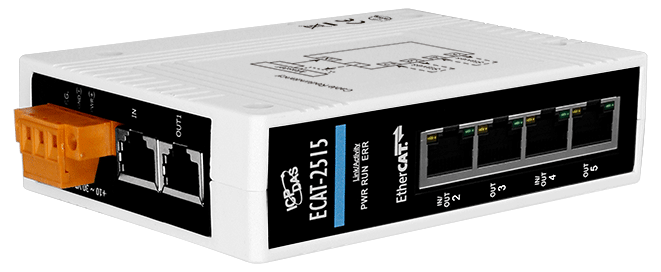

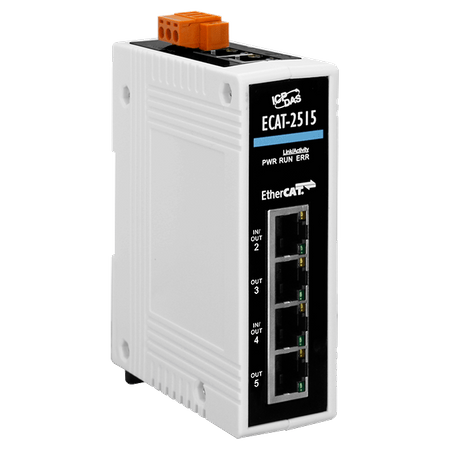

ECAT-2515 to 1-do-5 portowy węzeł EtherCAT. Został zaprojektowany w celu elastyczniejszego i łatwiejszego wdrożenia okablowania za pomocą struktury łańcucha i gałęzi.

Zastosowania

Zaleta 1: Przekształcenie łańcucha w topologię gałęzi

Węzły EtherCAT mogą wdrażać okablowanie w topologii gałęzi. Okablowanie w topologii gałęzi jest łatwiejsze niż w topologii łańcucha.

Zaleta 2: Zwiększenie efektywności debugowania

W przypadku topologii łańcucha, jeśli urządzenie podrzędne nie działa lub kabel jest odłączony, wszystkie urządzenia podrzędne w tej samej sieci nie będą mogły komunikować się z kontrolerem głównym.

Dzięki węzłom EtherCAT, wszystkie urządzenia podrzędne mogą być okablowane jako oddzielne sekcje. Jeśli jedno z urządzeń podrzędnych ulegnie awarii, tylko urządzenia podrzędne w tej samej sekcji będą miały problemy. Z pomocą modułu węzła EtherCAT, urządzenia podrzędne w innych sekcjach nadal mogą komunikować się z kontrolerem głównym. Debugowanie można przeprowadzać oddzielnie, co zwiększa efektywność debugowania.

Redundancja kablowa

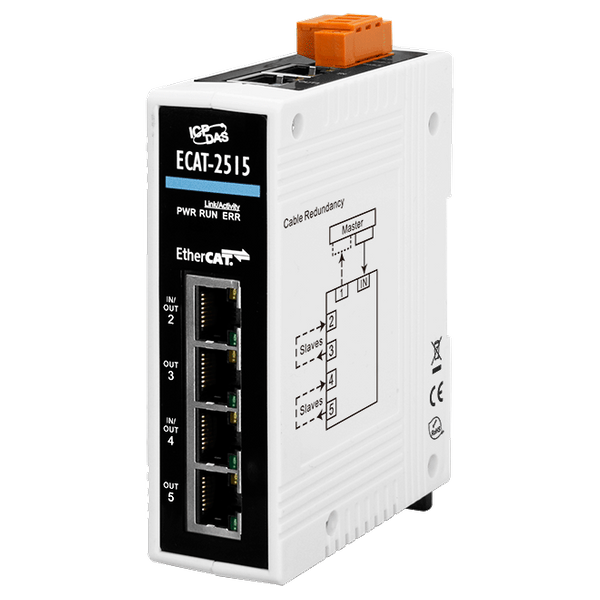

Redundancja kablowa to topologia pierścienia. Gdy kabel komunikacyjny z jednej strony jest odłączony, komunikacja może nadal odbywać się przez kabel z drugiej strony, aby zapewnić stabilną pracę systemu sterowania. Struktura wygląda następująco.

Parametry techniczne:

Product Range:	Junction and Converter
EtherCAT
EtherCAT: Ports:	6 x RJ-45 (1 IN; 5-OUT)
EtherCAT: No. of Nodes:	4
EtherCAT: Distance Between Stations:	Max. 100 m (100BASE-TX)
Power
Power: Reverse Polarity Protection:	Yes

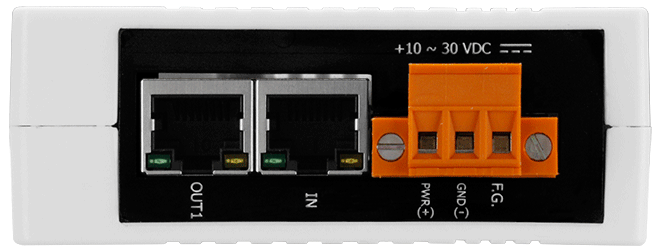

Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	0.06 A @ 24 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 90 (W x L x H)
Mechanical: Installation:	DIN-Rail
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
