Name: PIR-230-WF
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Regulowany czas opóźnienia / lux / czułość (Lux/Czułość tylko PIR-230)
Wewnętrzny czujnik światła do inteligentnego sterowania włącznikiem

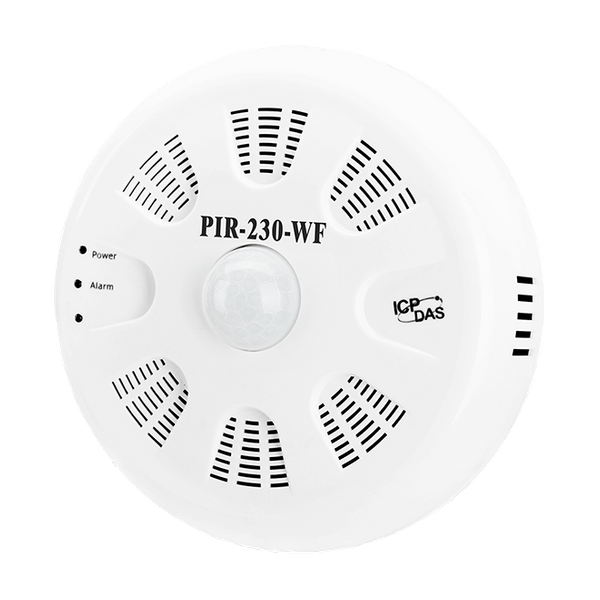

Wskaźnik LED dla czujnika PIR/temperatury
Czujnik temperatury do pomiaru temperatury w pomieszczeniu
Odpowiedni do funkcji alarmu temperaturowego lub przeciwpożarowego
Wyjście przekaźnikowe może być używane do sterowania światłem poprzez czujnik PIR/temperatury
Odpowiedni dla obciążeń do 1500 W (żarowe) i 300 W (świetlówkowe)
Możliwość obciążenia świetlówkami (T8)
Szeroki zakres interfejsów komunikacyjnych i protokołów
Zgodność ze standardami IEEE802.11b/g/n (tylko PIR-230/PIR-231)
Obsługa trybów infrastruktury i limit-AP dla sieci bezprzewodowych (tylko PIR-230-WF/PIR-231-WF)
Projekt w zakresie montażu sufitowego lub powierzchniowego

Wprowadzenie

Moduły serii PIR mają zdolność wykrywania fal podczerwonych generowanych przez ciało ludzkie w promieniu około 8 metrów, z obszarem pokrycia 360° do wykrywania ruchu wewnątrz pomieszczeń. Moduły mogą być skonfigurowane do automatycznego włączania światła, jeśli wykryją ruch. Zawierają również czujnik temperatury i wilgotności do pomiaru temperatury i wilgotności w pomieszczeniu, lub mogą zostać skonfigurowane do aktywacji alarmu przeciwpożarowego. Szeroki zakres połączeń interfejsów, w tym RS-485/Ethernet/Wi-Fi, zapewnia wsparcie dla protokołów DCON i Modbus RTU/TCP i może być łatwo zintegrowany z istniejącymi systemami HMI/SCADA/centralnymi systemami sterowania. Dostępna jest również darmowa aplikacja, która umożliwia wyświetlanie informacji o konfiguracji i danych w formie potężnych wykresów, które mogą być eksportowane do Microsoft Excel.

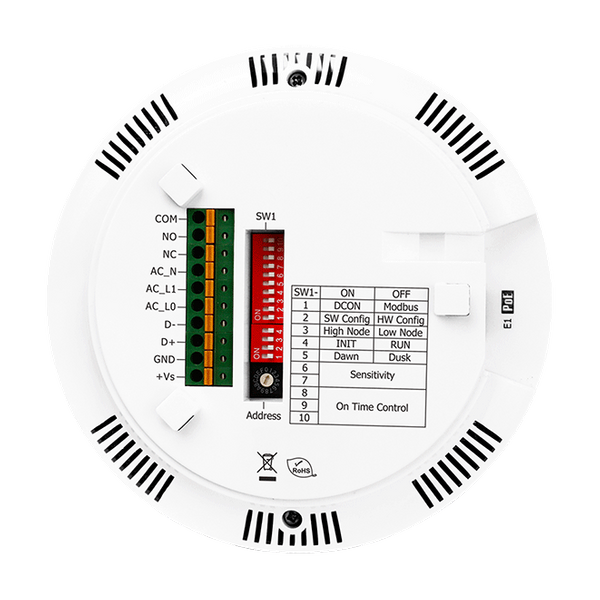

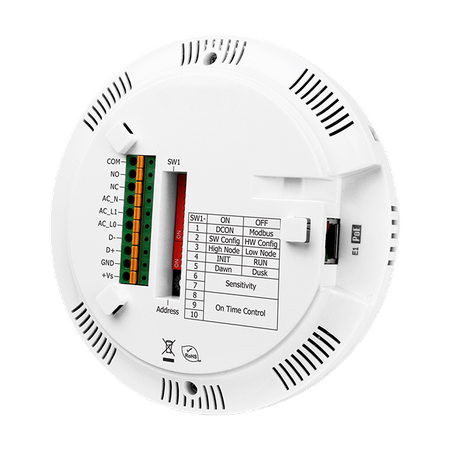

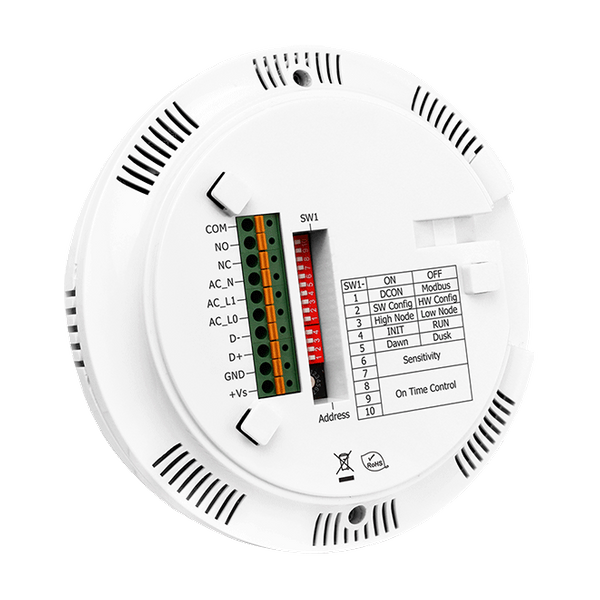

Bezśrubowy złączko szybkozłącze oraz przełączniki DIP i obrotowe sprawiają, że moduły są łatwe do zainstalowania, naprawy i konserwacji. Obudowa każdego modułu jest wykonana z ognioodpornego materiału klasy UL94-V2, a biały, minimalistyczny design zewnętrzny zapewnia łatwe dopasowanie do wykończenia wnętrza.

Zastosowania

Oświetlenie i wentylatory wyciągowe w toaletach publicznych
Oświetlenie wspólne na klatkach schodowych
Oświetlenie w parkingach
Oświetlenie ogrodowe
Oświetlenie w przymierzalniach w sklepach
Oświetlenie korytarzy i wiele innych miejsc

Parametry techniczne:

Product Range:	PIR Motion Detector
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV contact for each terminal, ±8 kV air for random point
Wskaźniki LED
LED Indicators: Status:	Yes, 1 as Power/Communication Indicator. 1 as Alarm Indicator
PIR
PIR: Detection Height :	4 m Max.
PIR: Detection Field of View:	360°; 8 m Diameter Max.
PIR: Lux Control Level:	Hardware: 2 modes (Dawn and dust) / Software: 5-step
PIR: Delay Time:	Hardware: 8-step Switch-selectable (seconds): 6, 16, 33, 66, 131, 262, 524, 1049 , Software: 16-step (seconds): 2, 4, 6, 8, 16, 33, 49, 66, 131, 262, 393, 524, 1049, 2097, 3146, 4194
PIR: PIR Response Time:	1 second
Pomiar temperatury
Temperature Measurement: Fire Alarm:	65°C (Programmable)
Temperature Measurement: Range:	-40 ~ +120°C
Temperature Measurement: Resolution:	0.01°C
Temperature Measurement: Accuracy:	±0.5°C (at 0 ~ 60°C)
Humidity Measurement
Humidity Measurement: Range:	0 ~ 100% RH
Humidity Measurement: Resolution:	0.01% RH
Humidity Measurement: Accuracy:	±5% RH
Wi-Fi
Wi-Fi: Transmission Distance (LoS):	50 m (LOS)
Wi-Fi: Standard Supported:	Wi-Fi: IEEE 802.11 b/g/n
Wi-Fi: Mode:	Infrastructure/ , Limited AP
Wi-Fi: Encryption:	WEP, WPA ,WPA2
Wejście cyfrowe
Wejście cyfrowe: Kanały:	2
Wejście cyfrowe: Typ:	Prawo Kontakt
Wejście cyfrowe: ON Poziom napięcia:	70 ~ 220 VAC
Wejście cyfrowe: OFF Poziom napięcia:	20 VAC Max.
Digital Input: Input Impedance:	68 KΩ, 1 W
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	1
Wyjście przekaźnikowe: Typ:	Power Relay, Form C
Relay Output: Contact Rating:	NO: 10 A @ 250 VAC , NC: 6 A @ 250 VAC
Porty COM
Porty COM: Porty:	1 x RS-485 , 1 x Ethernet/PoE
Porty COM: Szybkość transmisji:	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
COM Ports: Protocol:	DCON, Modbus RTU, Modbus TCP, MQTT
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	18 ~ 48 VDC, PoE
Power: Consumption:	3 W
Mechaniczny
Mechanical: Dimensions (mm):	Ø150 x 53 (Ø x H)
Mechanical: Installation:	Ceiling /surface mounted
Mechanical: Ingress Protection Rating:	IP20
Środowisko
Environment: Operating Temperature:	0 ~ +35°C
Environment: Storage Temperature:	-30 ~ +80°C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
