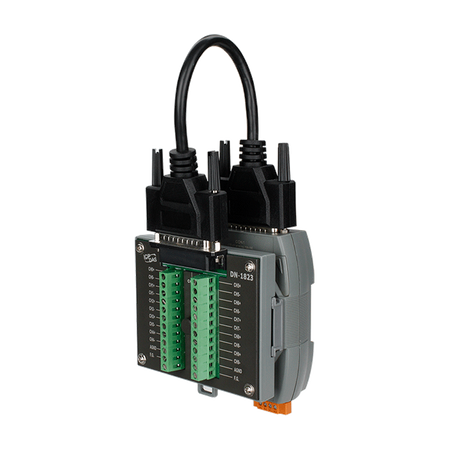

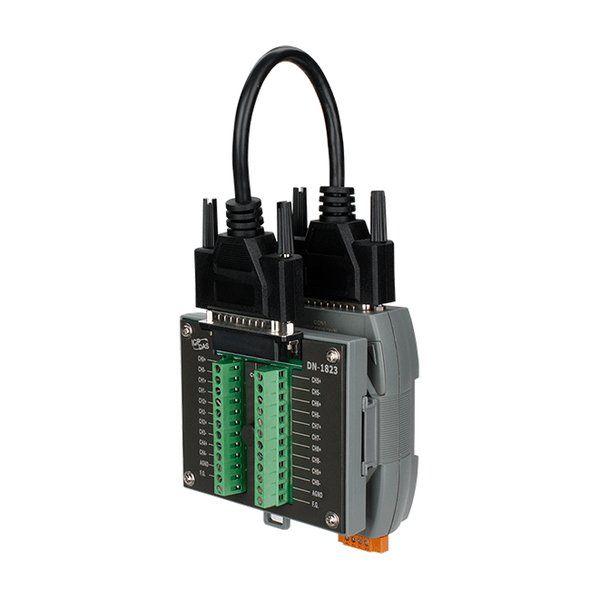

Name: M-7019Z-G/S3 - Available soon
Brand: ICP DAS

Broszura Pobierz

Główne cechy

10 wejść analogowych
Zapewnia stabilny i spójny wynik temperatury
Przełącznikowe wejście napięciowe lub prądowe
Wysoka ochrona przed przepięciami wejściowymi
Wysoka ochrona przed napięciami wspólnymi
Konfiguracja indywidualnych kanałów
Wykrywanie otwartych termopar
Wbudowany podwójny watchdog

Wprowadzenie

M-7019Z to 10-kanałowy uniwersalny moduł wejść analogowych z interfejsem RS-485, specjalnie zaprojektowany do niezwykle dokładnego pomiaru termopar i wyposażony w automatyczną kompensację zimnego złącza dla każdego kanału w celu zapewnienia spójnego wyniku temperatury i stabilnego wyjścia w terenie. Innowacyjny projekt ulepszonego modelu zapewnia, że pomiar termopar jest dokładniejszy niż w poprzednim projekcie.

Oprócz wejść termopar, M-7019Z obsługuje również wejścia napięciowe i prądowe. Zakres wejść napięciowych może wynosić od ±15 mV do ±10 V, a zakres wejść prądowych może wynosić 4 ~ 20 mA, 0 ~ 20 mA lub ±20 mA. Do jednego modułu można podłączyć do 10 wejść analogowych różnych typów. Moduł zapewnia również ochronę przed przepięciami do 240 Vrms oraz wykrywanie otwartych przewodów dla termopar i wejść +4 ~ +20 mA.

Zastosowania

• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnoza
• Sprzęt testujący

Parametry techniczne:

Product Range:	M-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wejście analogowe
Wejście analogowe: Kanały:	10 Differential
Wejście analogowe: Typ:	Voltage , Natężenie , Thermocouple
Analog Input: Sensor Type:	Thermocouple: J, K, T, E, R, S, B, N, C, L, M, LDIN43710
Analog Input: Stable and Consistent Temperature Output:	Yes
Wejście analogowe: Zakres:	Voltage: ±15 mV, ±50 mV, ±100 mV, ±150 mV, ±500 mV, ±1 V, ±2.5 V, ±5 V, ±10 V , Current: ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA (Jumper selectable)
Wejście analogowe: Rozdzielczość:	16-bit
Wejście analogowe: Dokładność:	±0.1% of FSR
Wejście analogowe: Częstotliwość próbkowania:	10 Hz (Total)
Analog Input: Input Impedance:	Voltage: 2 MΩ , Current: 125 Ω , Thermocouple: > 400 kΩ
Analog Input: Common Voltage Protection:	±200 VDC
Wejście analogowe: Ochrona przed przepięciem:	240 Vrms
Analog Input: Individual Channel Configuration:	Yes
Analog Input: Open Wire Detection:	For Thermocouple (Software Selectable) and 4 ~ 20 mA
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:	Modbus RTU, DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	1.8 W Max.
Mechaniczny
Mechanical: Dimensions (mm):	M-7019Z: 73 x 116 x 34 (W x L x H) , DN-1823: 103 x 100 x 27 (W x L x D)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available soon
