Główne cechy
- Maksymalna prędkość komunikacji: 20 Mbps
- 16-kanałowe izolowane wejścia cyfrowe, 16-kanałowe izolowane wyjścia cyfrowe
- Kazda linia transferu Motionnet: możliwość podłączenia do 64 modułów
- Projektowanie ochrony izolacji: zasilanie, komunikacja, I/O
- Diagnostyka LED dla stanu komunikacji i I/O
- Każdy port wejściowy może być określony jako NPN lub PNP (12~24 V)
- Wewnętrzny dioda koła zamachowego każdego portu wyjściowego może być podłączona do różnych źródeł zasilania indywidualnie
- Wysoka zdolność do zatapiania prądu (200 mA)
Wprowadzenie
MN-3254 jest urządzeniem rozbudowującym I/O dla systemów Motionnet i wyposażonym w 16 izolowanych kanałów wejściowych cyfrowych oraz 16 izolowanych kanałów wyjściowych cyfrowych. Każda linia komunikacyjna Motionnet może być podłączona do 64 modułów, co oznacza, że I/O mogą być rozbudowane do 1024 kanałów wejściowych i 1024 kanałów wyjściowych. Czas komunikacji wymagany przez każdy MN-3254 wynosi 15,1 µs. W przypadku podłączenia 64 modułów sygnały dla 2048 punktów na 64 modułach mogą być wysyłane i odbierane w czasie krótszym niż 0,97 ms. Aktualizacja statusu I/O odbywa się automatycznie przez system Motionnet w stałych odstępach czasu, a ustawianie przerwań dla poszczególnych punktów wejściowych, które klient chce monitorować, może pomóc zapobiec marnowaniu czasu procesora przez powtarzające się sondowanie, gdy nie ma nic do zrobienia dla procesu wydawania poleceń. Każdy port wejściowy może być określony jako NPN lub PNP (12~24 V), a wewnętrzne diody koła zamachowego każdego portu wyjściowego mogą być indywidualnie podłączone do różnych źródeł mocy (każdy port składa się z 8 sygnałów I/O).
| Product Range: | I/O Module |
HARDWARE | |
| Hardware: Connector: | 13-pin pluggable terminal block x 4 |
Wskaźniki LED | |
| LED Indicators: Status: | Communication state (Link, Error) ,
Internal 3.3 V Power ,
Termination Resistor Switch ,
Input/Output state |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 16 |
| Wejście cyfrowe: Typ: | Prawo Kontakt |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source (NPN/PNP) |
| Wejście cyfrowe: ON Poziom napięcia: | +10 ~ 30 VDC |
| Wejście cyfrowe: OFF Poziom napięcia: | +3 VDC Max. |
| Wejście cyfrowe: Izolacja: | 3000 Vrms |
| Digital Input: Input Impedance: | 4.7 KΩ |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 16 |
| Wyjście cyfrowe: Typ: | Open Collector, ,
with internal flywheel diode |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +30 VDC max. |
| Wyjście cyfrowe: Prąd obciążenia: | 200 mA max. for each channel |
| Wyjście cyfrowe: Izolacja: | 3000 Vrms |
Motionnet | |

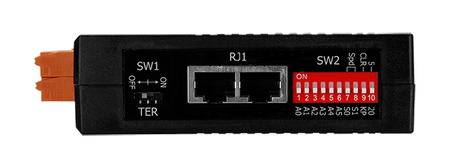

| Motionnet: Communication Connectors: | RJ-45 x 2 |
| Motionnet: Transfer Speed: | Selectable 2.5, 5, 10 or 20 Mbps ,
by DIP Switch. |
| Motionnet: Cyclic Time: | 15.1 μs per device (20 Mbps) |
Power | |
| Power: Input Range: | 24 VDC (1000 V isolated) |
| Power: Consumption: | 2 W Max. |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 31 mm x 140 mm x 126.6 mm |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60 °C |
| Environment: Storage Temperature: | -20 ~ +80°C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
