Główne cechy
• Automatyczne przełączanie MDI/MDI-X dla obsługi plug-and-play• Każdy port obsługuje autonegocjację prędkości 10/100 Mbps
• Kontrola przepływu Full duplex IEEE 802.3x i półduplex z powrotnym ciśnieniem
• Wbudowana technika redundantna Cyber-Ring
• Alarm awarii zasilania za pomocą wyjścia przekaźnikowego
• Zdalne monitorowanie Modbus
• Obsługa serwera OPC Modbus
• Architektura store-and-forward
• Obsługa światłowodu SM 60 km złącze SC
Wprowadzenie

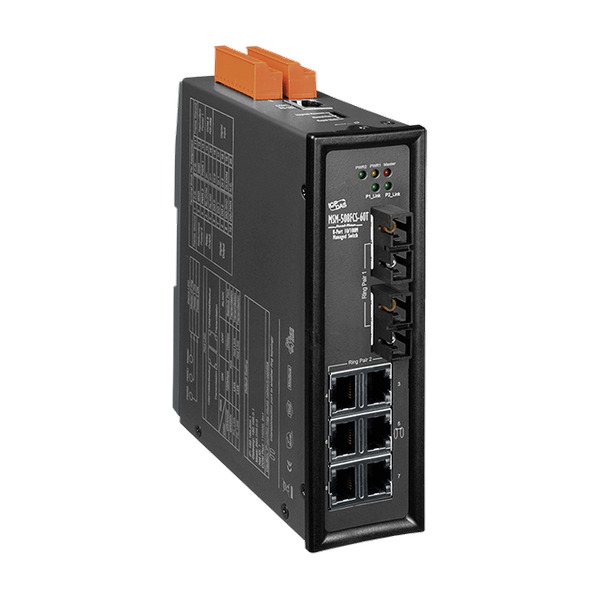

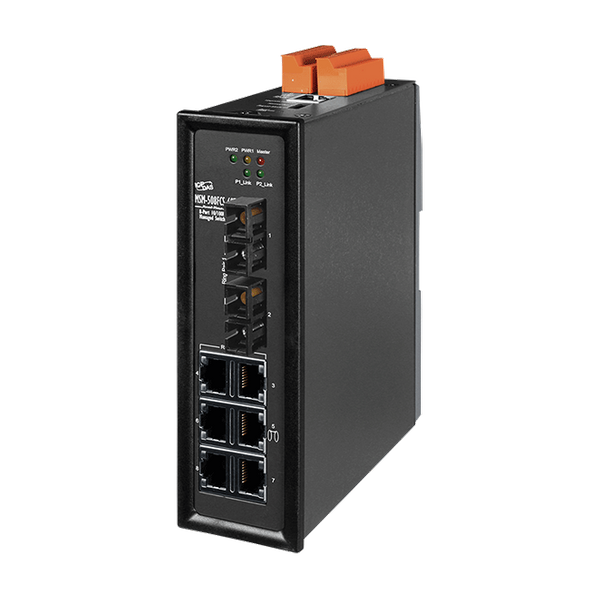

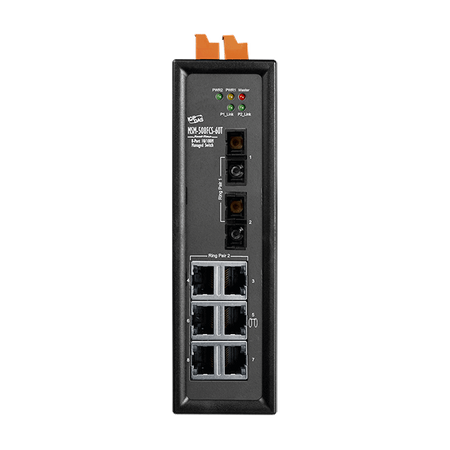

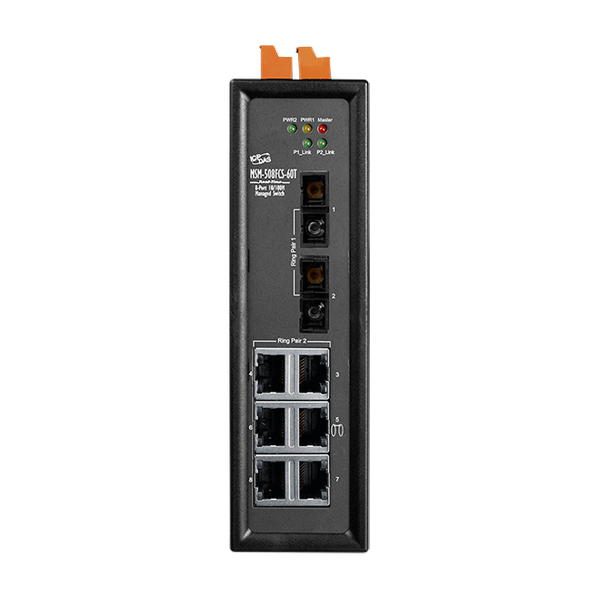

MSM-508FCS-60T to przemysłowy, 8-portowy zarządzalny przełącznik Ethernet warstwy 2 z 2 portami światłowodowymi, który zabezpiecza transmisję danych poprzez zastosowanie transmisji światłowodowej, zapewniając odporność na zakłócenia EMI/RFI. Jest to idealne rozwiązanie dla aplikacji, gdzie transmisja musi być chroniona przed ekspozycją elektryczną, przepięciami, piorunami lub korozją chemiczną.

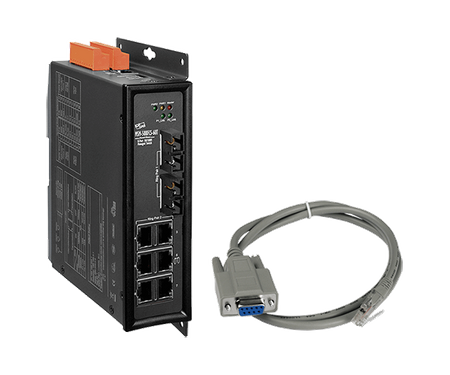

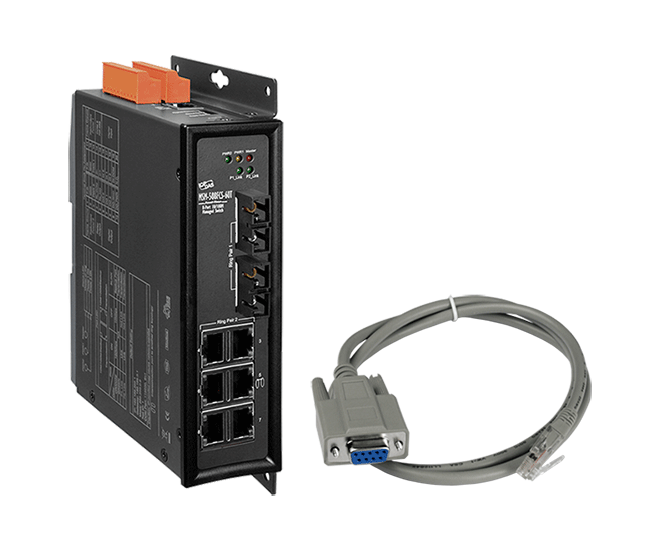

Przełącznik może być zarządzany przez port RS-232 za pomocą konsoli szeregowej lub portu Ethernet za pomocą telnetu lub przeglądarki internetowej. Dodatkowo, przełącznik obsługuje wiele zaawansowanych funkcji zarządzania, takich jak VLAN oparty na znacznikach 802.1Q, VLAN oparty na portach, 802.1p QoS (Quality of Service), Port Trunking, Spanning Tree, testowanie kabli i port mirroring.
Wbudowana technologia ICP DAS Cyber-Ring umożliwia umieszczenie wielu przełączników w redundantnym pierścieniu. Zazwyczaj wykrywa i odzyskuje awarię łącza światłowodowego lub miedzianego w czasie około 20 ms, co dla większości aplikacji jest procesem bezproblemowym. Obsługuje Modbus/TCP, Modbus/RTU i OPC, co pozwala aplikacjom SCADA monitorować status portu Ethernet i światłowodowego z użyciem protokołów Modbus lub OPC.
MSM-508F posiada dwa wejścia zasilania, które mogą być jednocześnie podłączone do źródeł zasilania DC. Jeśli jedno zasilanie zawiedzie, drugie automatycznie przejmuje obsługę przełącznika. Funkcja wyjścia przekaźnikowego może dostarczyć sygnał ostrzegawczy w przypadku awarii zasilania lub połączenia sieciowego.
Przełącznik może być zarządzany przez port RS-232 za pomocą konsoli szeregowej lub portu Ethernet za pomocą telnetu lub przeglądarki internetowej. Dodatkowo, przełącznik obsługuje wiele zaawansowanych funkcji zarządzania, takich jak VLAN oparty na znacznikach 802.1Q, VLAN oparty na portach, 802.1p QoS (Quality of Service), Port Trunking, Spanning Tree, testowanie kabli i port mirroring.
Wbudowana technologia ICP DAS Cyber-Ring umożliwia umieszczenie wielu przełączników w redundantnym pierścieniu. Zazwyczaj wykrywa i odzyskuje awarię łącza światłowodowego lub miedzianego w czasie około 20 ms, co dla większości aplikacji jest procesem bezproblemowym. Obsługuje Modbus/TCP, Modbus/RTU i OPC, co pozwala aplikacjom SCADA monitorować status portu Ethernet i światłowodowego z użyciem protokołów Modbus lub OPC.
MSM-508F posiada dwa wejścia zasilania, które mogą być jednocześnie podłączone do źródeł zasilania DC. Jeśli jedno zasilanie zawiedzie, drugie automatycznie przejmuje obsługę przełącznika. Funkcja wyjścia przekaźnikowego może dostarczyć sygnał ostrzegawczy w przypadku awarii zasilania lub połączenia sieciowego.
Parametry techniczne:
| Product Range: | Ethernet Switch |
Wskaźniki LED | |
| LED Indicators: Status: | 10/100M, Link/Act, Full duplex/Half duplex (Fiber Port) |
ETHERNET | |
| Ethernet: Porty: | 6 x RJ-45, 10/100Base-TX |
| Ethernet: Standards: | IEEE 802.3, 802.3u and 802.3x |
| Ethernet: Processing Type: | Store & forward, wire speed switching |
| Ethernet: MAC Table: | 2048 |
| Ethernet: Memory Bandwidth: | 3.2 Gbps |
| Ethernet: Frame Buffer Memory: | 1 Mbit |
| Ethernet: Flow Control: | IEEE 802.3x flow control, back pressure flow control |
| Ethernet: Protocol: | VLAN, QoS, Port Trunk, SMTP, TELNET |
| Ethernet: Redundant Strategy: | STP, Ring (ICP DAS) |
| Ethernet: Isolation: | 1500 Vrms 1 minute |
| Ethernet: DIP Switch: | Yes, Normal Run / Repair Mode |
Fiber | |
| Fiber: Ports: | 2-port 100 Base-FX ,
SC connector |
| Fiber: Mode: | Single-Mode |
| Fiber: Fiber Cable: | 8.3/125, 8.7/125, 9/125 or 10/125 μm |
| Fiber: Distance: | 60 km, (9/125 μm recommended) for full duplex |
| Fiber: Wavelength: | 1300 or 1310 nm |
| Fiber: TX Output: | -5 dBm Min. ,
0 dBm Max. |
| Fiber: RX Sensitivity: | -35 dBm |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 3 |
| Wejście cyfrowe: Typ: | Prawo Kontakt |
| Wejście cyfrowe: ON Poziom napięcia: | +19 VDC ~ +30 VDC |
| Wejście cyfrowe: OFF Poziom napięcia: | +11 VDC Max. |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 3 |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Sink (NPN) [pol] |
| Wyjście cyfrowe: Prąd obciążenia: | 30V/100 mA Max. |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232 (console) ,
1 x RS-485 |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +12 VDC ~ +48 VDC Redundant Dual Inputs (Non-isolated) |
| Power: Redundant Power Inputs: | Yes |
| Power: Consumption: | 0.3 A @ 24 VDC |
| Power: Alarm Output: | Yes,Relay 2 A @ 30 VDC |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | DIN-rail mounting: 47 x 175 x 142 (W x L x H) ,
Wall mounting: 51 x 190 x 142 (W x L x H) |

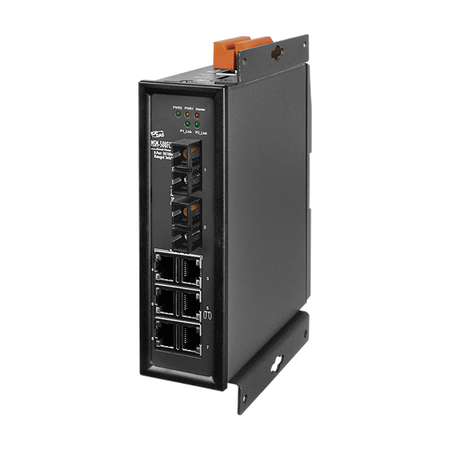

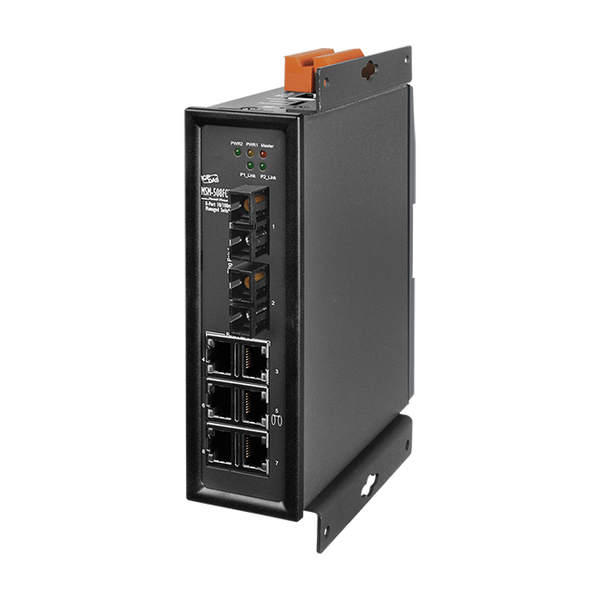

| Mechanical: Installation: | DIN-rail mounting or wall mounting |
| Mechanical: Ingress Protection Rating: | IP30 |
Środowisko | |
| Environment: Operating Temperature: | -30 °C ~ +75 °C |
| Environment: Storage Temperature: | -40 °C ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
