Główne cechy
- Obsługuje konwersję prędkości transmisji
- Obsługuje konwersję protokołów Modbus RTU/ASCII
- Tryb surowych danych dla większości protokołów zapytanie-odpowiedź
- Wbudowany serwer WWW do łatwej konfiguracji (HTTP)
- Funkcja buforowania odczytów zapewnia szybszą odpowiedź
Wprowadzenie

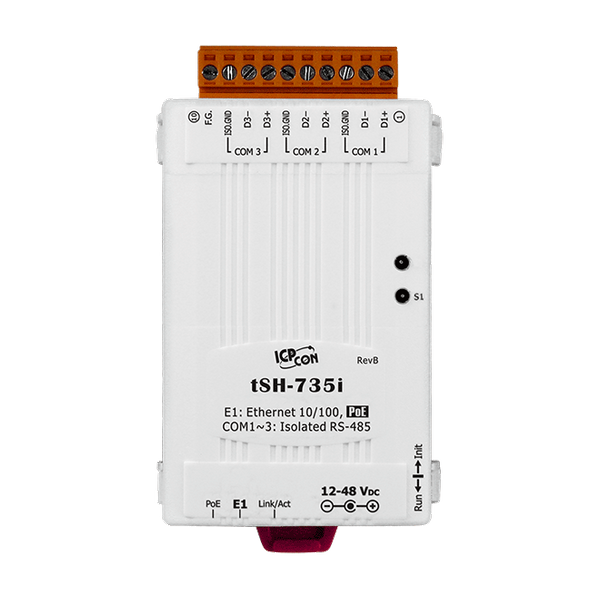

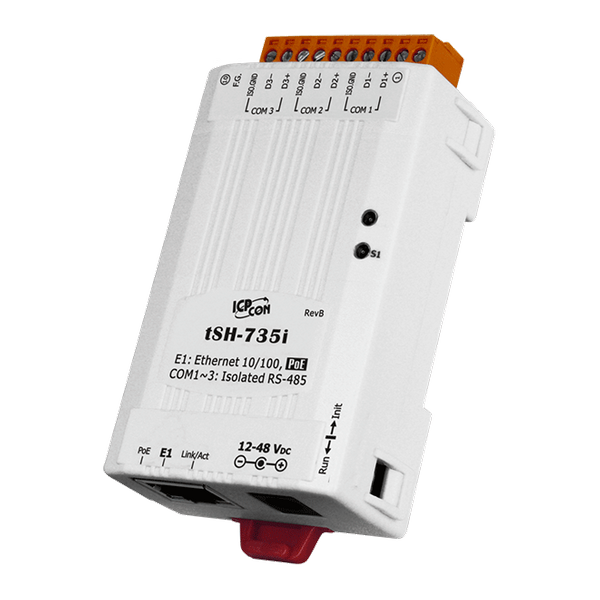

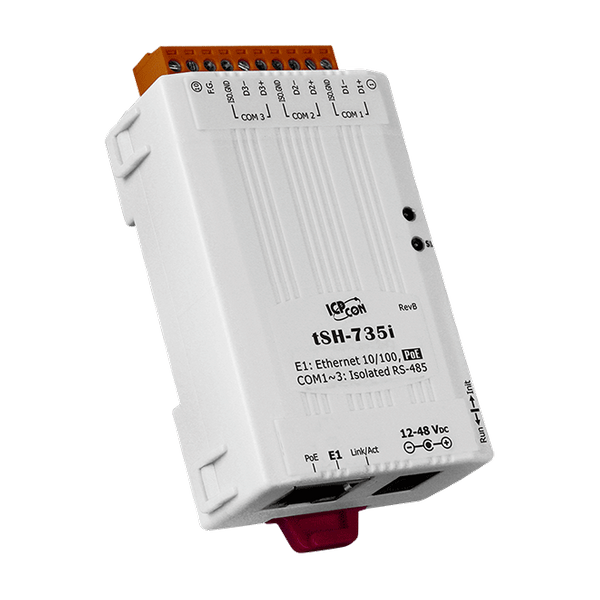

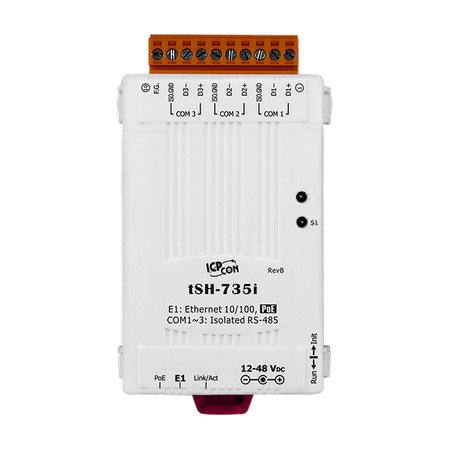

Moduł tSH-700 to dzielnik/konwerter portów szeregowych, który oferuje szereg funkcji, w tym "Konwersję prędkości transmisji", "Konwersję Modbus RTU/ASCII", "Dwa mastery współdzielące jednego slave'a" oraz "Funkcję buforowania odczytów".
Wbudowany serwer WWW umożliwia łatwą konfigurację, bez potrzeby użycia komend konsolowych.
Konwersja prędkości transmisji:
Ta funkcja pozwala jednemu urządzeniu master na komunikację z urządzeniami slave używającymi różnych prędkości transmisji i formatów danych.
Konwersja Modbus RTU/ASCII:
Ta funkcja pozwala jednemu urządzeniu master Modbus RTU/ASCII na komunikację z urządzeniami slave Modbus RTU/ASCII używającymi różnych protokołów, prędkości transmisji i formatów danych.
Dwa mastery współdzielące jednego slave'a (dotyczy tylko serii tSH-73x):
Ta funkcja pozwala na współdzielenie urządzeń slave przez dwa urządzenia master podłączone do różnych portów szeregowych.
Funkcja buforowania odczytów:
Wbudowana funkcja buforowania zmniejsza obciążenie komunikacji szeregowej na porcie slave poprzez eliminację zduplikowanych zapytań, gdy dwa urządzenia master żądają tych samych informacji.
Wbudowany serwer WWW umożliwia łatwą konfigurację, bez potrzeby użycia komend konsolowych.
Konwersja prędkości transmisji:
Ta funkcja pozwala jednemu urządzeniu master na komunikację z urządzeniami slave używającymi różnych prędkości transmisji i formatów danych.
Konwersja Modbus RTU/ASCII:
Ta funkcja pozwala jednemu urządzeniu master Modbus RTU/ASCII na komunikację z urządzeniami slave Modbus RTU/ASCII używającymi różnych protokołów, prędkości transmisji i formatów danych.
Dwa mastery współdzielące jednego slave'a (dotyczy tylko serii tSH-73x):
Ta funkcja pozwala na współdzielenie urządzeń slave przez dwa urządzenia master podłączone do różnych portów szeregowych.
Uwaga: Zaleca się ustawienie dużych wartości timeout i interwałów skanowania dla dwóch masterów, ponieważ port slave obecnie obsługuje podwójne obciążenie
Funkcja buforowania odczytów:
Wbudowana funkcja buforowania zmniejsza obciążenie komunikacji szeregowej na porcie slave poprzez eliminację zduplikowanych zapytań, gdy dwa urządzenia master żądają tych samych informacji.
Zastosowania
Automatyka fabryczna, budynkowa i domowa, Zdalna diagnoza i zarządzanie, Monitorowanie solarne
Parametry techniczne:
| Product Range: | Converter |
Moduł CPU | |
| CPU Module: CPU: | 32-bit ARM |
ETHERNET | |
| Ethernet: Porty: | 10/100 Base-TX, 8-pin RJ-45 x 1 (Auto-negotiating, Auto-MDI/MDIX, LED indicator) ,
PoE (IEEE 802.3af, klasa 1) |
Porty COM | |
| Porty COM: Porty: | 3 x RS-485 (3000VDC Signal Isolation) |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Bias Resistor: | Yes, 1 KΩ |
| COM Ports: Parity: | None, Odd, Even, Mark, Space |
| COM Ports: Data Bit: | 5, 6, 7, 8 |
| COM Ports: Stop Bit: | 1, 2 |
| COM Ports: Node Address: | RS-485 254 Nodes(max.) |
Power | |
| Power: Consumption: | 0.07 A @ 24 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 52 mm x 27 mm x 95 mm (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
