Główne cechy
- Obsługuje konwersję prędkości transmisji
- Obsługuje konwersję protokołów Modbus RTU/ASCII
- Tryb danych surowych dla większości protokołów zapytanie-odpowiedź
- Wbudowany serwer internetowy do łatwej konfiguracji (HTTP)
- Funkcja buforowania odczytu zapewnia szybszą odpowiedź
Wprowadzenie

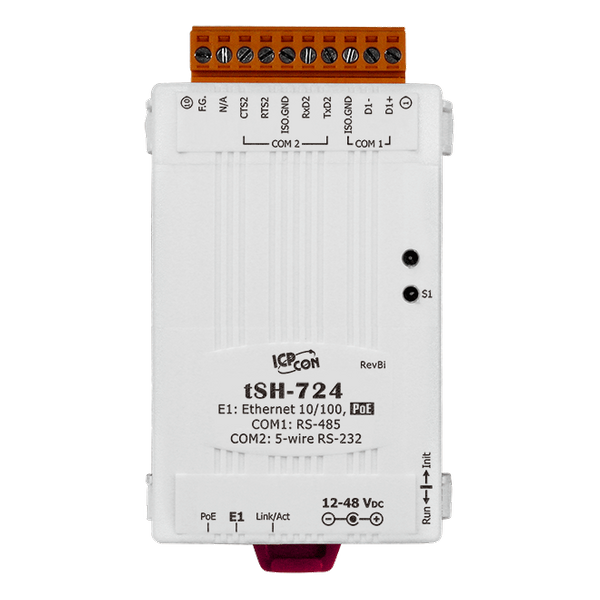

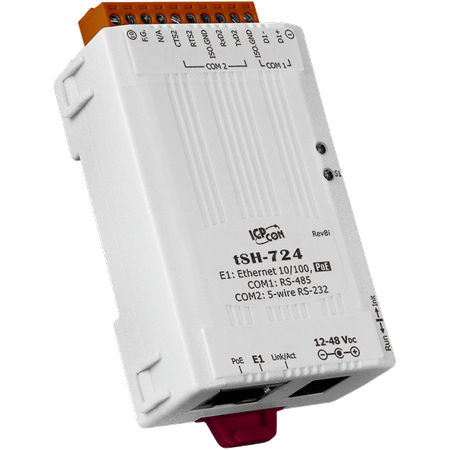

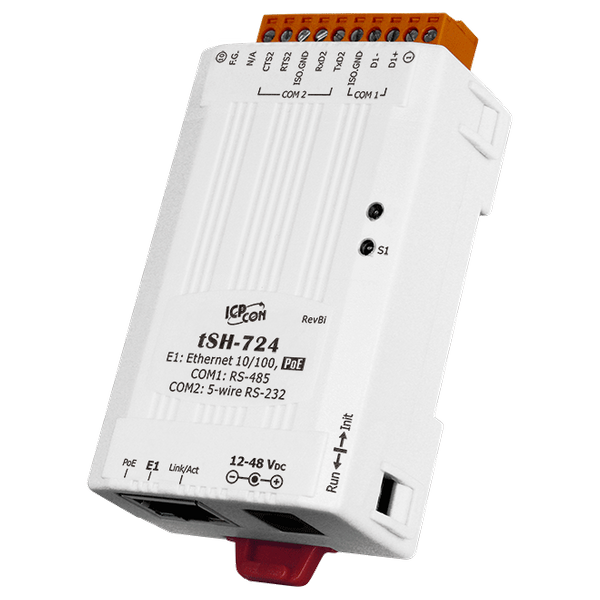

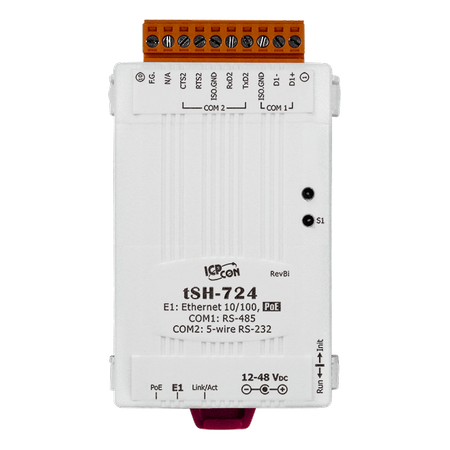

Moduł tSH-700 jest urządzeniem do współdzielenia/konwersji portów szeregowych, które oferuje szereg funkcji, w tym "Konwersja prędkości transmisji", "Konwersja Modbus RTU/ASCII", "Dwa magistrale dzielą jednego slave'a" oraz "Funkcja buforowania odczytu".
Wbudowany serwer internetowy zapewnia łatwy interfejs konfiguracyjny, nie są wymagane żadne komendy konsoli.
Konwersja prędkości transmisji:
Ta funkcja pozwala pojedynczemu urządzeniu nadrzędnemu na komunikację z urządzeniami podrzędnymi używającymi różnych prędkości transmisji i formatów danych.
Konwersja Modbus RTU/ASCII:
Ta funkcja pozwala pojedynczemu urządzeniu nadrzędnemu Modbus RTU/ASCII na komunikację z urządzeniami podrzędnymi Modbus RTU/ASCII, używającymi różnych protokołów, prędkości transmisji i formatów danych.
Dwa magistrale dzielą jednego slave'a (tylko dla serii tSH-73x):
Ta funkcja pozwala dwóm urządzeniom nadrzędnym podłączonym do różnych portów szeregowych na dzielenie się urządzeniami podrzędnymi.
Wbudowana funkcja buforowania zmniejsza obciążenie komunikacji szeregowej na porcie slave, usuwając zduplikowane zapytania, gdy dwa urządzenia nadrzędne żądają tych samych informacji.
Wbudowany serwer internetowy zapewnia łatwy interfejs konfiguracyjny, nie są wymagane żadne komendy konsoli.
Konwersja prędkości transmisji:
Ta funkcja pozwala pojedynczemu urządzeniu nadrzędnemu na komunikację z urządzeniami podrzędnymi używającymi różnych prędkości transmisji i formatów danych.
Konwersja Modbus RTU/ASCII:
Ta funkcja pozwala pojedynczemu urządzeniu nadrzędnemu Modbus RTU/ASCII na komunikację z urządzeniami podrzędnymi Modbus RTU/ASCII, używającymi różnych protokołów, prędkości transmisji i formatów danych.
Dwa magistrale dzielą jednego slave'a (tylko dla serii tSH-73x):
Ta funkcja pozwala dwóm urządzeniom nadrzędnym podłączonym do różnych portów szeregowych na dzielenie się urządzeniami podrzędnymi.
Uwaga: Zaleca się ustawienie dużej wartości czasu oczekiwania i interwału skanowania na dwóch magistralach, ponieważ port Slave jest teraz dwukrotnie obciążony
Funkcja buforowania odczytu:Wbudowana funkcja buforowania zmniejsza obciążenie komunikacji szeregowej na porcie slave, usuwając zduplikowane zapytania, gdy dwa urządzenia nadrzędne żądają tych samych informacji.
Zastosowania
Automatyka fabryczna, budynkowa i domowa, Zdalna diagnostyka i zarządzanie, Monitorowanie słoneczne
Parametry techniczne:
| Product Range: | Converter |
Moduł CPU | |
| CPU Module: CPU: | 32-bit ARM |
ETHERNET | |
| Ethernet: Porty: | 10/100 Base-TX, 8-pin RJ-45 x 1 (Auto-negotiating, Auto-MDI/MDIX, LED indicator) ,
PoE (IEEE 802.3af, klasa 1) |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 ,
1 x 5-wire RS-232 |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Bias Resistor: | Yes, 1 KΩ |
| COM Ports: Parity: | None, Odd, Even, Mark, Space |
| COM Ports: Data Bit: | 5, 6, 7, 8 |
| COM Ports: Stop Bit: | 1, 2 |
| COM Ports: Node Address: | RS-485 254 Nodes(max.) |
Power | |
| Power: Consumption: | 0.07 A @ 24 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 52 mm x 27 mm x 95 mm (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
