Główne cechy
- Obsługuje konwersję prędkości transmisji (Baud Rate)
- Obsługuje konwersję protokołów Modbus RTU/ASCII
- Tryb surowych danych dla większości protokołów zapytanie-odpowiedź
- Wbudowany serwer WWW dla łatwej konfiguracji (HTTP)
- Funkcja pamięci podręcznej przyśpiesza odpowiedzi
Wprowadzenie

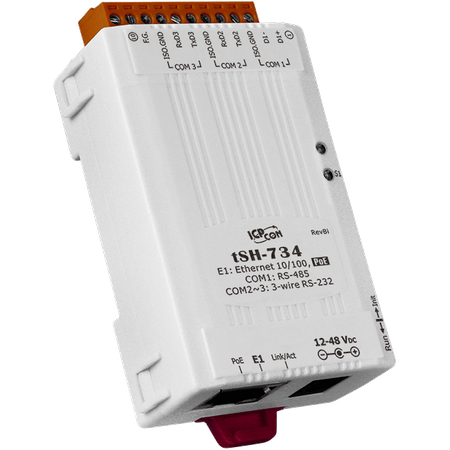

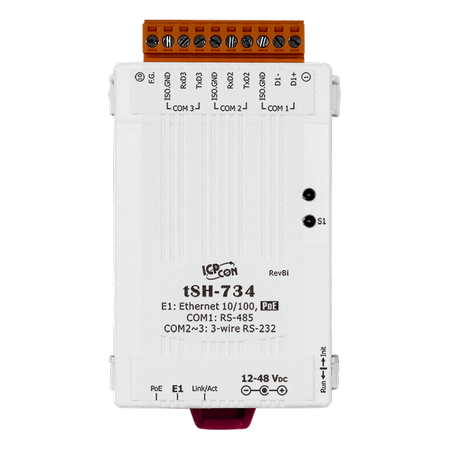

Moduł tSH-700 to udostępniacz/konwerter portu szeregowego oferujący szereg funkcji, w tym "Konwersja prędkości transmisji", "Konwersja Modbus RTU/ASCII", "Dwa master-y dzielą jednego slave'a" i "Funkcja pamięci podręcznej".
Wbudowany serwer WWW zapewnia łatwy interfejs konfiguracji, niewymagający użycia poleceń konsoli.
Konwersja prędkości transmisji (Baud Rate Conversion):
Funkcja ta pozwala jednemu urządzeniu master komunikować się z urządzeniami slave używającymi różnych prędkości transmisji i formatów danych.
Konwersja Modbus RTU/ASCII:
Funkcja ta umożliwia jednemu master Modbus RTU/ASCII komunikowanie się z urządzeniami slave Modbus RTU/ASCII używającymi różnych protokołów, prędkości transmisji i formatów danych.
Dwa master-y dzielą jednego slave'a (dotyczy tylko serii tSH-73x):
Funkcja ta pozwala dwóm urządzeniom master podłączonym do różnych portów szeregowych dzielić urządzenia slave.
Wbudowana funkcja pamięci podręcznej zmniejsza obciążenie komunikacji szeregowej na porcie slave poprzez eliminację zduplikowanych zapytań, gdy dwa urządzenia master żądają tych samych informacji.
Wbudowany serwer WWW zapewnia łatwy interfejs konfiguracji, niewymagający użycia poleceń konsoli.
Konwersja prędkości transmisji (Baud Rate Conversion):
Funkcja ta pozwala jednemu urządzeniu master komunikować się z urządzeniami slave używającymi różnych prędkości transmisji i formatów danych.
Konwersja Modbus RTU/ASCII:
Funkcja ta umożliwia jednemu master Modbus RTU/ASCII komunikowanie się z urządzeniami slave Modbus RTU/ASCII używającymi różnych protokołów, prędkości transmisji i formatów danych.
Dwa master-y dzielą jednego slave'a (dotyczy tylko serii tSH-73x):
Funkcja ta pozwala dwóm urządzeniom master podłączonym do różnych portów szeregowych dzielić urządzenia slave.
Uwaga: Zaleca się ustawienie dużej wartości czasu oczekiwania i interwałów skanowania na dwóch urządzeniach master, ponieważ port slave ma teraz podwójne obciążenie
Funkcja pamięci podręcznej:Wbudowana funkcja pamięci podręcznej zmniejsza obciążenie komunikacji szeregowej na porcie slave poprzez eliminację zduplikowanych zapytań, gdy dwa urządzenia master żądają tych samych informacji.
Zastosowania
Automatyka fabryczna, budynkowa i domowa Zdalna diagnostyka i zarządzanie Monitorowanie solarne
Parametry techniczne:
| Product Range: | Converter |
Moduł CPU | |
| CPU Module: CPU: | 32-bit ARM |
ETHERNET | |
| Ethernet: Porty: | 10/100 Base-TX, 8-pin RJ-45 x 1 (Auto-negotiating, Auto-MDI/MDIX, LED indicator) ,
PoE (IEEE 802.3af, klasa 1) |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 ,
2 x 3-wire RS-232 |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Bias Resistor: | Yes, 1 KΩ |
| COM Ports: Parity: | None, Odd, Even, Mark, Space |
| COM Ports: Data Bit: | 5, 6, 7, 8 |
| COM Ports: Stop Bit: | 1, 2 |
| COM Ports: Node Address: | RS-485 254 Nodes(max.) |
Power | |
| Power: Consumption: | 0.07 A @ 24 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 52 mm x 27 mm x 95 mm (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
