Główne cechy
- Obsługuje aplikacje z konwersją prędkości transmisji (Baud Rate)
- Obsługuje konwersję protokołu Modbus RTU/ASCII
- Tryb surowych danych dla większości protokołów typu zapytanie-odpowiedź
- Wbudowany serwer WWW do łatwej konfiguracji (HTTP)
- Funkcja buforowania odczytu zapewnia szybszą odpowiedź
Wprowadzenie

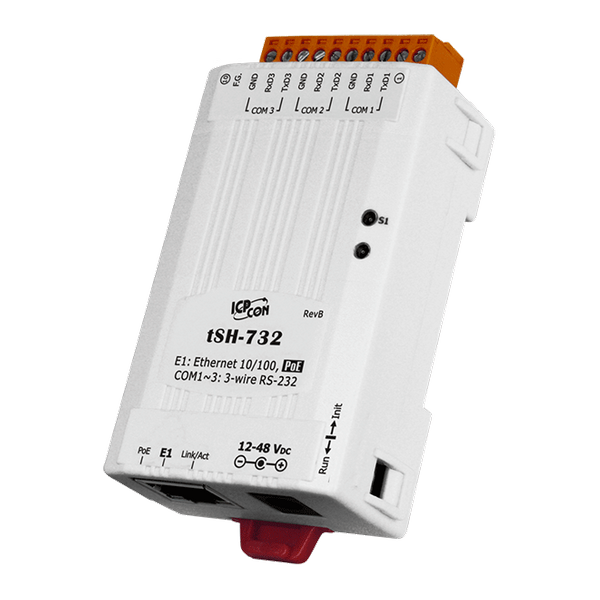

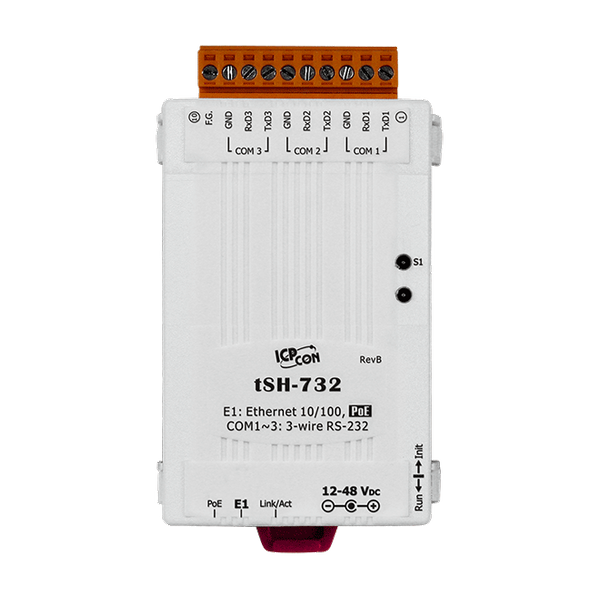

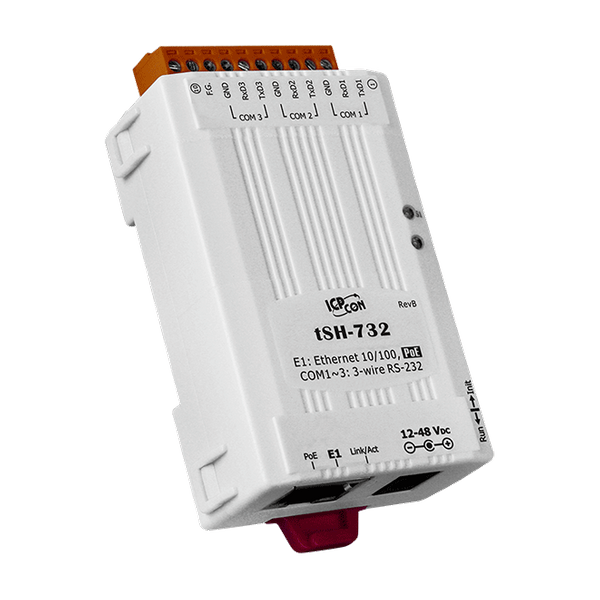

Moduł tSH-700 to dzielnik/konwerter portu szeregowego, który oferuje szereg funkcji, w tym "Konwersja prędkości transmisji (Baud Rate)", "Konwersja Modbus RTU/ASCII", "Dwa master'y dzielą jednego slave'a" oraz "Funkcja buforowania odczytu".
Wbudowany serwer WWW zapewnia łatwy interfejs konfiguracyjny, bez potrzeby używania poleceń konsoli.
Konwersja prędkości transmisji (Baud Rate):
Ta funkcja pozwala pojedynczemu urządzeniu master na komunikację z urządzeniami slave używającymi różnych prędkości transmisji i formatów danych.
Konwersja Modbus RTU/ASCII:
Ta funkcja pozwala pojedynczemu urządzeniu master Modbus RTU/ASCII na komunikację z urządzeniami slave Modbus RTU/ASCII używającymi różnych protokołów, prędkości transmisji i formatów danych.
Dwa master'y dzielą jednego slave'a (tylko dla serii tSH-73x):
Ta funkcja pozwala dwóm urządzeniom master podłączonym do różnych portów szeregowych na dzielenie jednego urządzenia slave.
Wbudowana funkcja buforowania zmniejsza obciążenie komunikacji szeregowej na porcie slave, eliminując zduplikowane zapytania, gdy dwa urządzenia master żądają tych samych informacji.
Wbudowany serwer WWW zapewnia łatwy interfejs konfiguracyjny, bez potrzeby używania poleceń konsoli.
Konwersja prędkości transmisji (Baud Rate):
Ta funkcja pozwala pojedynczemu urządzeniu master na komunikację z urządzeniami slave używającymi różnych prędkości transmisji i formatów danych.
Konwersja Modbus RTU/ASCII:
Ta funkcja pozwala pojedynczemu urządzeniu master Modbus RTU/ASCII na komunikację z urządzeniami slave Modbus RTU/ASCII używającymi różnych protokołów, prędkości transmisji i formatów danych.
Dwa master'y dzielą jednego slave'a (tylko dla serii tSH-73x):
Ta funkcja pozwala dwóm urządzeniom master podłączonym do różnych portów szeregowych na dzielenie jednego urządzenia slave.
Uwaga: Zaleca się ustawienie dużych wartości timeout oraz skanowania na urządzeniach master, ponieważ port slave jest teraz podwójnie obciążony.
Funkcja buforowania odczytu:Wbudowana funkcja buforowania zmniejsza obciążenie komunikacji szeregowej na porcie slave, eliminując zduplikowane zapytania, gdy dwa urządzenia master żądają tych samych informacji.
Zastosowania
Automatyzacja fabryk, budynków i domów, zdalna diagnostyka i zarządzanie, monitorowanie solarne
Parametry techniczne:
| Product Range: | Converter |
Moduł CPU | |
| CPU Module: CPU: | 32-bit ARM |
ETHERNET | |
| Ethernet: Porty: | 10/100 Base-TX, 8-pin RJ-45 x 1 (Auto-negotiating, Auto-MDI/MDIX, LED indicator) ,
PoE (IEEE 802.3af, klasa 1) |
Porty COM | |
| Porty COM: Porty: | 2 x 3-wire RS-232 |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Parity: | None, Odd, Even, Mark, Space |
| COM Ports: Data Bit: | 5, 6, 7, 8 |
| COM Ports: Stop Bit: | 1, 2 |
Power | |
| Power: Consumption: | 0.07 A @ 24 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 52 mm x 27 mm x 95 mm (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
