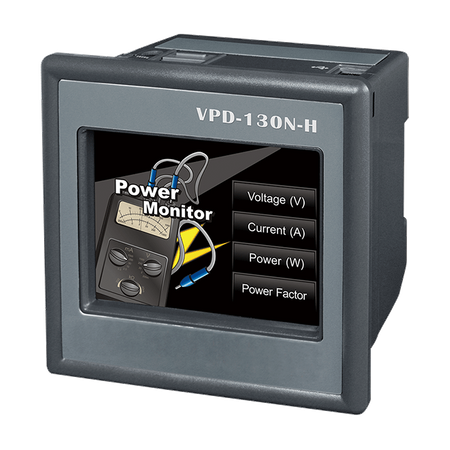

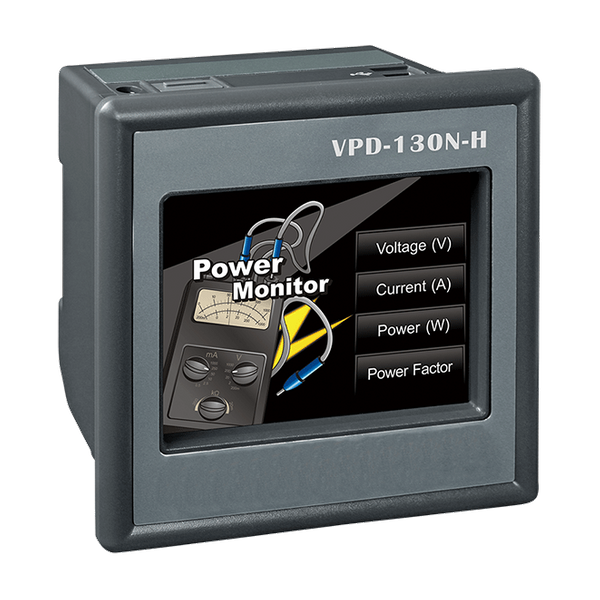

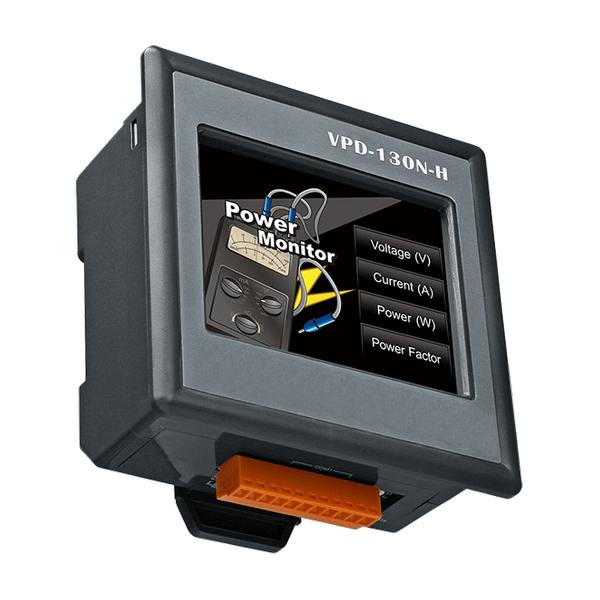

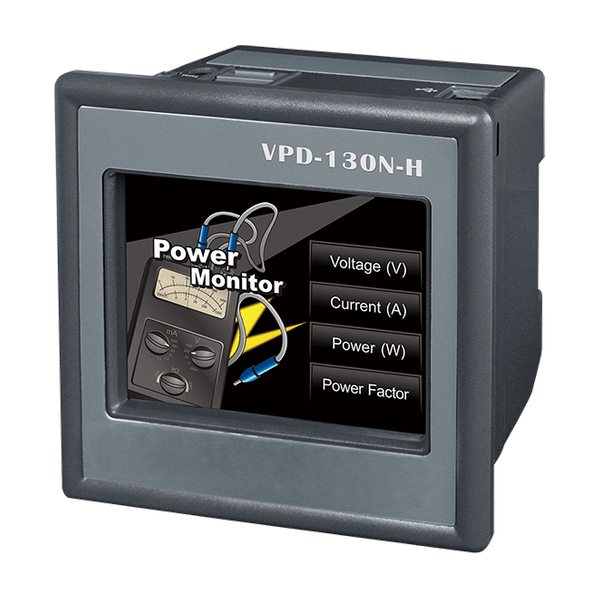

Name: VPD-130N-H
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Doskonały stosunek kosztów do wydajności (koszt/wydajność)
Wysokiej rozdzielczości kolorowy ekran dotykowy
RTC (Zegar czasu rzeczywistego)
Interfejsy komunikacji szeregowej
Rozszerzalne moduły we/wy: Płyty XV
Panel przedni: Wodoodporność IP65
Konstrukcja GUI (graficzny interfejs użytkownika)
Bezpłatne narzędzie deweloperskie HMIWorks
Obsługuje język C i projektant drabinkowy
Obsługuje protokoły zdefiniowane przez użytkownika (język C)

Wprowadzenie

Seria TouchPAD VPD 3,5 cala H to seria przemysłowych urządzeń HMI dotykowych, wyposażonych w 3,5-calowy wysokiej rozdzielczości kolorowy ekran dotykowy LCD. Dzięki możliwości dotykowej, urządzenia te są łatwe do wdrożenia w wszelkiego rodzaju systemach automatyzacji, czyniąc je bardziej intuicyjnymi i wydajnymi. Niezależnie od implementacji nowych instalacji systemowych czy modernizacji istniejących, seria VPD wyróżnia się szeroką gamą metod komunikacji. Wbudowane porty komunikacyjne obejmują RS-232/RS-485 oraz Ethernet (dla VPD-133-H/133N-H), co umożliwia integrację z systemem, pozwalając użytkownikom na zdalne monitorowanie i kontrolę we/wy. Ponadto, wbudowana pamięć nieulotna sprawia, że seria VPD jest bardziej niezawodna w trudnych środowiskach.

HMIWorks, bezpłatne oprogramowanie deweloperskie dla serii VPD, zapewnia łatwe w użyciu środowisko oraz potężne i intuicyjne programowanie z funkcjami graficznymi, umożliwiającymi użytkownikom tworzenie atrakcyjnych ekranów interfejsu graficznego w kilka minut. Dla użytkowników PLC, HMIWorks oferuje środowisko projektanta drabinkowego oraz język C dla użytkowników IT. Szczególnie, nauka tworzenia programu aplikacji za pomocą projektanta drabinkowego zajmuje nie więcej niż 30 minut. Biorąc pod uwagę wszystkie oferowane funkcje, urządzenia HMI serii VPD są najtańszymi urządzeniami HMI dostępne na rynku.

Zastosowania

Parametry techniczne:

Product Range:	VPD Series
Jednostka główna
Main Unit: CPU:	32-bit RISC CPU
Main Unit: Storage:	16 MB SDRAM/16 MB Flash
Main Unit: Real Time Clock:	Yes
Wyświetl
Wyświetlacz: Typ:	LCD 3.5 TFT (Resolution 240 x 320, 65535 colors), defective pixels <= 3
Display: Backlight Life:	20,000 hours
Display: Brightness:	270 cd/m2
Display: Touch Panel:	Yes
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	Yes
HMI: Reset Button:	Yes
Porty COM

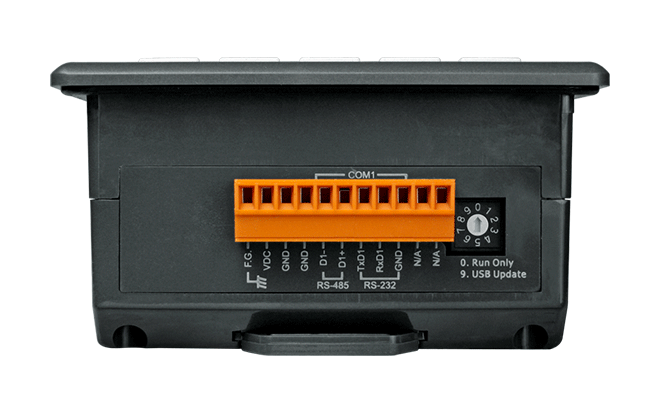

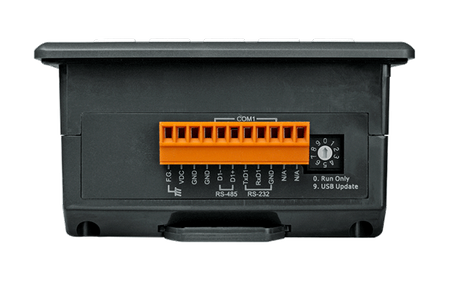

Porty COM: Porty:	1 x RS-232/RS-485 z autotunerem

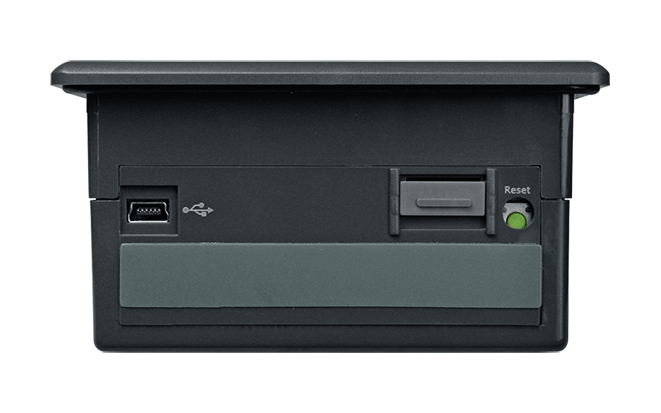

USB

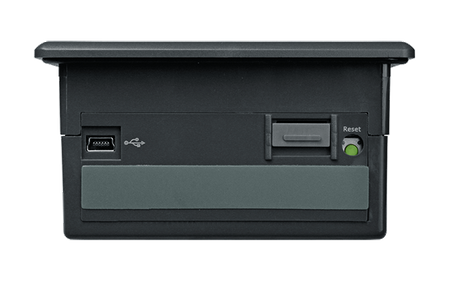

USB: Specification:	USB 1.1 Client (Firmware updates only)
USB: Connector:	Mini-B
Power
Power: Consumption:	2 W
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	103 mm x103 mm x 53 mm
Mechanical: Installation:	DIN-Rail Mounting and Panel Mounting
Mechanical: Ingress Protection Rating:	Front panel: IP65
Środowisko
Environment: Operating Temperature:	-20 ~ +50°C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
