Główne cechy
- Doskonały stosunek kosztów do wydajności
- Ekran dotykowy o wysokiej rozdzielczości
- PoE (Power over Ethernet)
- Interfejsy komunikacji szeregowej
- RTC (Zegar czasu rzeczywistego)
- Rozszerzalne tablice I/O: XV-Boards
- Panel przedni: Wodoodporność IP65
- Projektowanie GUI
- Bezpłatne narzędzie do tworzenia HMIWorks
- Wsparcie dla języka C i Ladder Designer
- Wsparcie dla użytkownika w zakresie definiowania protokołów zewnętrznych (język C)
Wprowadzenie

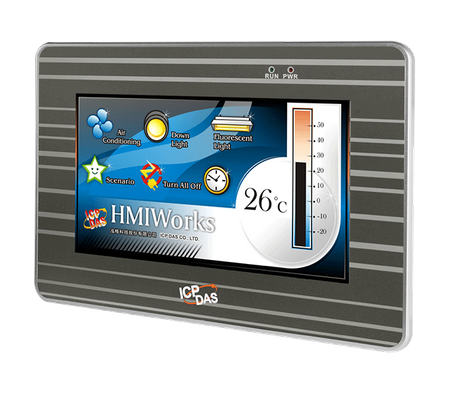

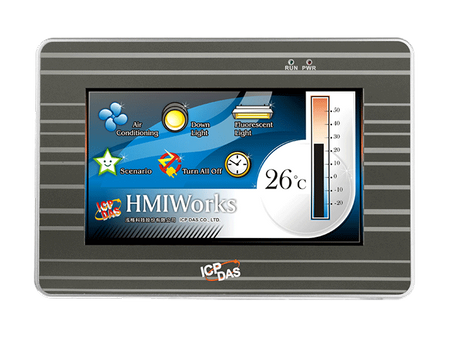

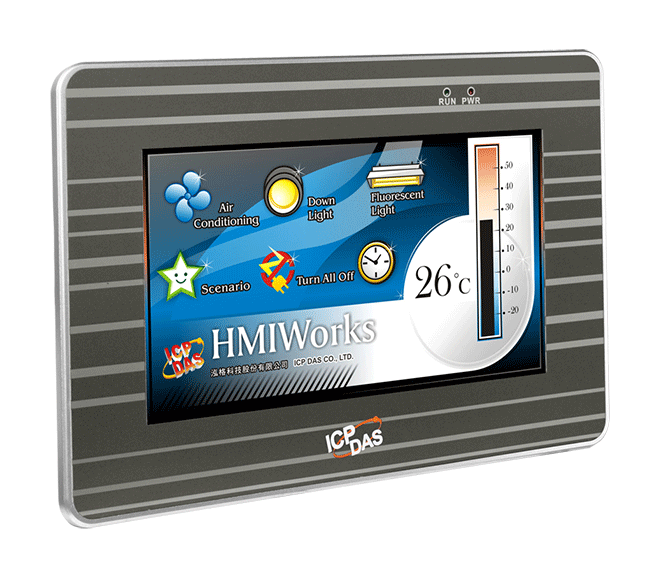

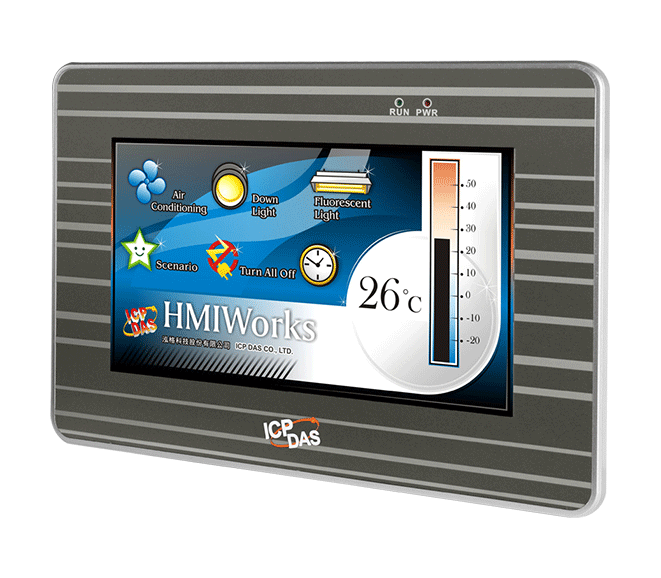

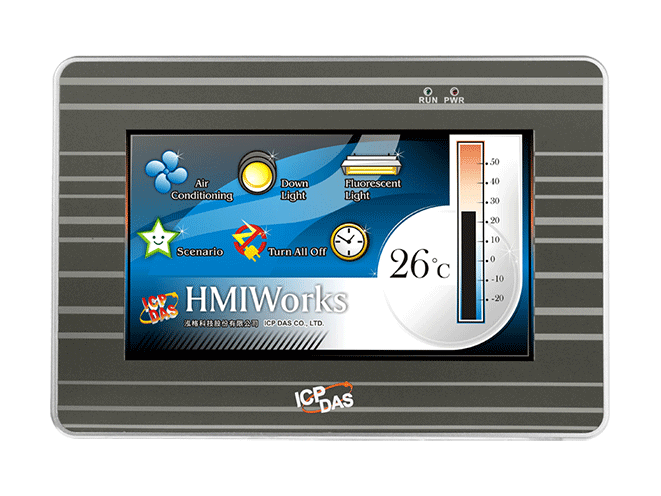

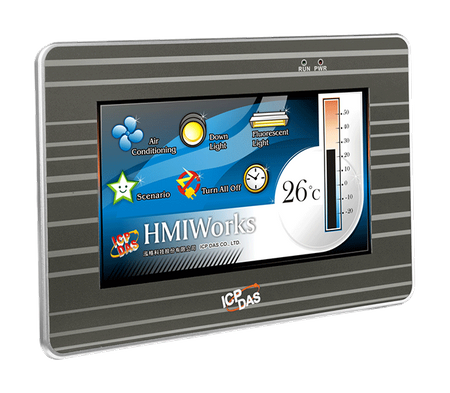

Seria ekranów dotykowych VPD-173 została zaprojektowana do automatyzacji budynków, domowej oraz przemysłowej. Seria VPD-173 jest wyposażona w ekran dotykowy TFT o wysokiej rozdzielczości i pasuje do standardowych gniazd montażowych. Dodatkowo, jest zintegrowana z bogatym zestawem modułów I/O i oferuje piękne, elastyczne i zdefiniowane przez użytkownika ramki obrazu. Seria VPD-173 rozszerza pamięć do 16 MB SDRAM i 16 MB Flash, podczas gdy seria VPD-173-64 rozszerza pamięć do 64 MB SDRAM i 64 MB Flash. Krótko mówiąc, jest to najlepszy wybór do modernizacji mechanicznych przełączników na inteligentne panele sterujące.
HMIWorks to bezpłatne oprogramowanie rozwojowe dla urządzeń HMI serii VPD, które oferuje Ladder Designer dla użytkowników PLC i środowisko języka C dla użytkowników IT. Zwłaszcza, że nauka tworzenia programu aplikacyjnego dla urządzeń serii VPD przy użyciu Ladder Designer zajmuje nie więcej niż 30 minut.
Zastosowania
Proszę odwołać się do TouchPAD Applications w celu uzyskania bardziej szczegółowych informacji o przypadkach zastosowania produktu.
Parametry techniczne:
| Pamięć FLASH: | 16 MB |
| Obsługa modułów XV-Board: | Tak |
| Product Range: | VPD Series |
Jednostka główna | |
| Main Unit: CPU: | 32-bit RISC CPU |
| Main Unit: Storage: | 16 MB SDRAM/16 MB Flash |
| Main Unit: Real Time Clock: | Yes |
Wyświetl | |
| Wyświetlacz: Typ: | LCD 7” TFT (Resolution 800 x 480 , 65535 colors), defective pixels <= 3 |
| Display: Backlight Life: | 20,000 hours |
| Display: Brightness: | 250 cd/m2 |
| Display: Touch Panel: | Yes |
Wskaźniki LED | |
| LED Indicators: Status: | 2 LED |
HMI | |
| HMI: Buzzer: | Yes |
| HMI: Rotary Switch: | Yes |
| HMI: Reset Button: | Yes |
ETHERNET | |

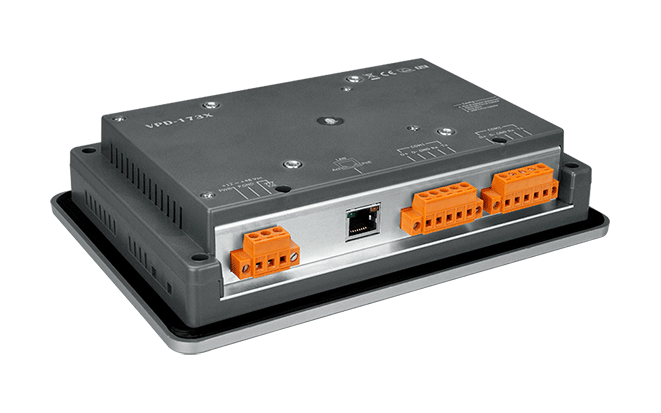

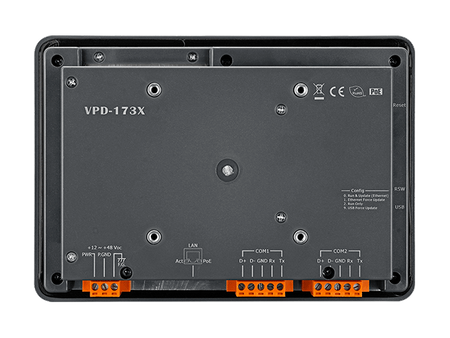

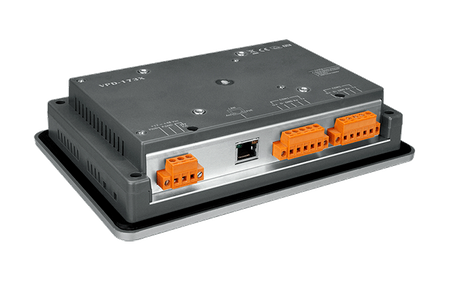

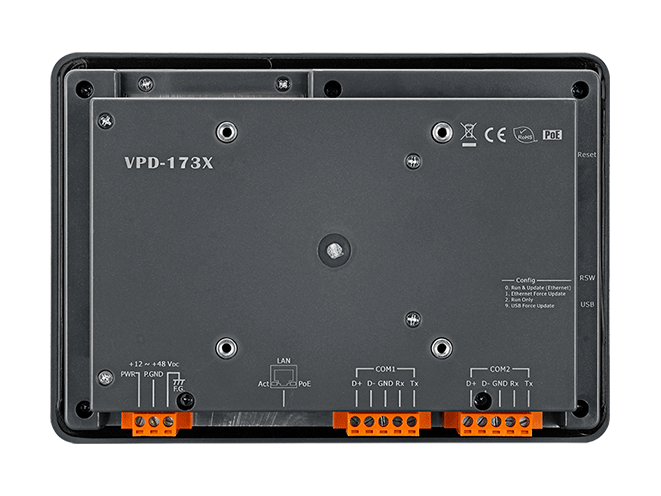

| Ethernet: Porty: | RJ-45 x 1, 10/100 Base-TX |
Porty COM | |
| Porty COM: Porty: | 2 x RS-232 (3-pin) or RS-485 (including Self-Tuner) ; 2500 VDC isolated |
USB | |
| USB: Specification: | USB 1.1 Client (Firmware updates only) |
| USB: Connector: | Mini-B |
Power | |
| Power: Consumption: | 3.6 W |
| Power: Powered from PoE: | IEEE 802.3af, Class1 (48 V) |
| Power: Powered from Terminal Block: | +12 ~ 48 VDC |
Mechaniczny | |

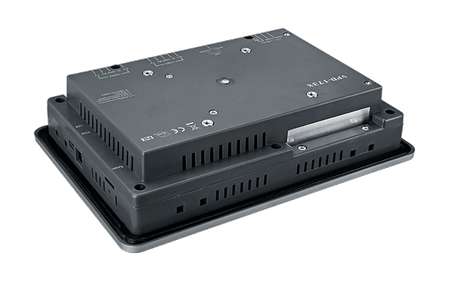

| Mechanical: Dimensions (mm): | 217 mm x 153 mm x 33 mm |
| Mechanical: Installation: | Wall mounting |
| Mechanical: Ingress Protection Rating: | Front Panel: NEMA 4 /IP65 |
Środowisko | |
| Environment: Operating Temperature: | -10 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
