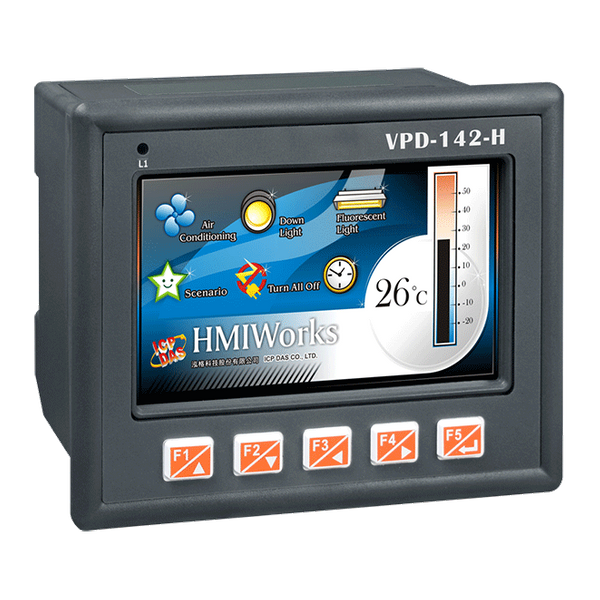

Name: VPD-142-H
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Doskonały stosunek kosztów do wydajności (C/P)
Ekran dotykowy o wysokiej rozdzielczości
Zegar czasu rzeczywistego (RTC)
Interfejsy komunikacji szeregowej
Gumowa klawiatura
Rozszerzenia I/O: XV-Boards
Panel przedni: Wodoodporność IP65
Projektowanie interfejsu graficznego (GUI)
Bezpłatne narzędzie deweloperskie HMIWorks
Obsługa języka C i Ladder Designer
Obsługa zdefiniowanego przez użytkownika protokołu zewnętrznego (język C)

Wprowadzenie

Seria TouchPAD VPD 4,3 cala H to seria przemysłowych urządzeń HMI wyposażonych w dotykowy ekran LCD o wysokiej rozdzielczości 4,3". Dzięki możliwościom dotykowym, jest łatwa do wdrożenia we wszelkiego rodzaju systemach automatyzacji, czyniąc je bardziej intuicyjnymi i efektywnymi. Niezależnie od tego, czy chodzi o nowe instalacje czy modernizacje systemów, seria VPD wyróżnia się różnorodnymi metodami komunikacji. Wbudowane porty komunikacyjne obejmują RS-232/RS-485 oraz Ethernet (VPD-143-H/143N-H), co umożliwia integrację z systemem, pozwalając użytkownikom na zdalne sterowanie, monitorowanie I/O i aktualizację oprogramowania bezpośrednio z centralnego komputera. Ponadto, wbudowana nieulotna pamięć sprawia, że seria VPD jest bardziej niezawodna w trudnych warunkach.

HMIWorks, darmowe oprogramowanie do tworzenia aplikacji dla serii VPD, oferuje łatwe w użyciu środowisko oraz potężne i intuicyjne programowanie z możliwościami graficznymi, umożliwiając tworzenie atrakcyjnych interfejsów graficznych w ciągu kilku minut. Dla użytkowników PLC, HMIWorks dostarcza środowisko Ladder Designer oraz środowisko języka C dla użytkowników IT. W szczególności, nauka tworzenia programu aplikacji za pomocą Ladder Designer zajmuje nie więcej niż 30 minut. Dzięki wszystkim oferowanym funkcjom, dotykowe urządzenia HMI serii VPD muszą być najbardziej opłacalnymi urządzeniami HMI na rynku.

Zastosowania

Parametry techniczne:

Product Range:	VPD Series
Jednostka główna
Main Unit: CPU:	32-bit RISC CPU
Main Unit: Storage:	16 MB SDRAM/16 MB Flash
Main Unit: Real Time Clock:	Yes
Wyświetl
Wyświetlacz: Typ:	LCD 4.3” TFT (Resolution 480 X 272, 65535 colors), defective pixels <= 3
Display: Backlight Life:	20,000 hours
Display: Brightness:	400 cd/m2
Display: Touch Panel:	Yes
Wskaźniki LED
LED Indicators: Status:	1 LED
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	Yes
HMI: Rubber Keypad:	5 keys (Programmable)
HMI: Reset Button:	Yes
Porty COM
Porty COM: Porty:	2 x RS-232/RS-485 including Self-Tuner
USB
USB: Specification:	USB 1.1 Client (Firmware updates only)
USB: Connector:	Mini-B
Power
Power: Consumption:	2.5 W
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	131 mm x 105 mm x 54 mm
Mechanical: Installation:	DIN-Rail Mounting and Panel Mounting
Mechanical: Ingress Protection Rating:	Front panel: IP65
Środowisko
Environment: Operating Temperature:	-20 ~ +50°C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
