Główne cechy
• Dwukierunkowa energia• True RMS Power Measurements
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiar prądu do 60 A z różnymi wskaźnikami CT
• Pomiar napięcia do 500 V
• Zacisk CT do łatwej instalacji
• Dokładność W lepsza niż 0,5% (PF=1)
• Całkowite zniekształcenie harmoniczne (THD)
• Obsługuje protokół Modbus RTU
• Obsługuje wyjście przekaźnika zasilania (Form A)
• IEC 61010-1 i EN 61010-1
• Wieloformatowe dane
Wprowadzenie

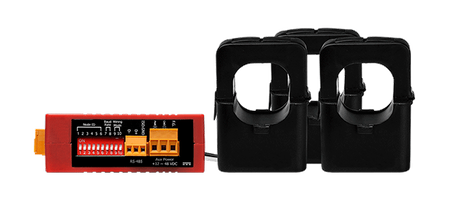

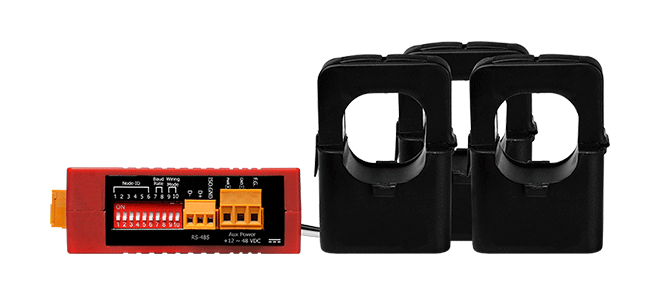

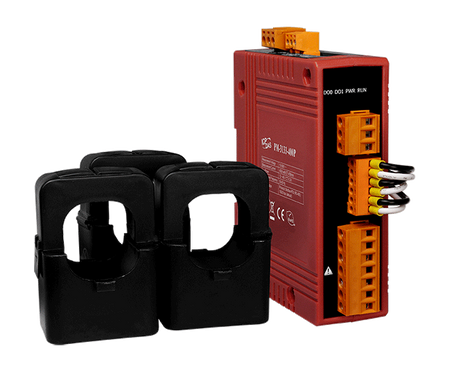

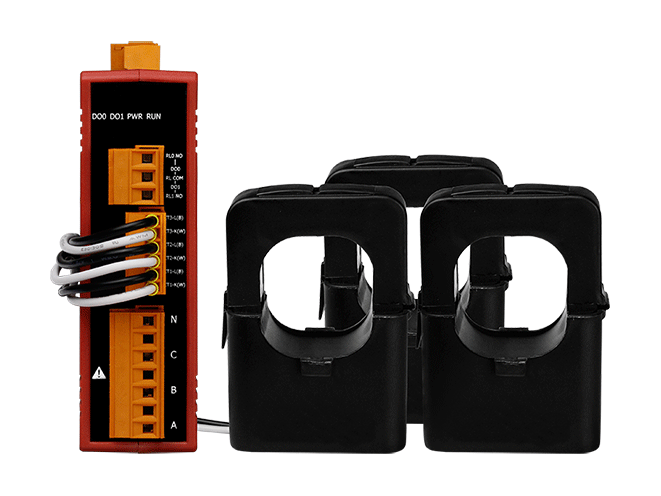

ICP DAS przedstawia najbardziej zaawansowane, ekonomiczne inteligentne liczniki energii serii PM-3133, które umożliwiają dostęp do zużycia energii elektrycznej w czasie rzeczywistym dla trójfazowego pomiaru mocy. Z wysoką dokładnością (<0,5%, PF=1), seria PM-3133 może być stosowana zarówno po stronie niskiego napięcia, jak i na stronie średniego/wysokiego napięcia, umożliwiając użytkownikom uzyskiwanie wiarygodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym podczas pracy. Te kompaktowe i ekonomiczne liczniki energii wyposażone są w rewolucyjne przewodowe zaciski CT (różne typy, obsługujące prąd wejściowy do 400 A). Działa w szerokim zakresie napięć wejściowych od 10 do 500 VAC, co pozwala na kompatybilność na całym świecie. Dzięki 2-kanałowym wyjściom przekaźnikowym może być połączony z syrenami lub oświetleniem w celu przesyłania alarmów. Obsługuje również protokoły Modbus RTU, Modbus TCP lub CANopen, co ułatwia integrację.Zastosowania
• Monitorowanie generatora
• Rozdzielnice
• Zarządzanie energią
• Analiza jakości zasilania
Parametry techniczne:
| Interfejs komunikacyjny: | Modbus RTU |
| Maksymalny prąd źródła: | 60A |
| Product Range: | Wired Meter |
AC Power Measurement | |
| AC Power Measurement: Wiring: | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| AC Power Measurement: Loops: | Three-phase |
| AC Power Measurement: Input Voltage: | 10 ~ 500 V |
| AC Power Measurement: Input Current: | CTØ10 mm (0.05 A ~ 60 A) |
| AC Power Measurement: Input Frequency: | 50/60 Hz |
| AC Power Measurement: W Accuracy: | Better than 0.5% (PF=1) |
| AC Power Measurement: Power Parameter Measurement: | True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency |
| AC Power Measurement: Data Update Rate: | 1 Second |
CT | |
| CT: Includes CTs: | 3 |
| CT: Type: | Clip |
| CT: Max. Current: | 60 A |
| CT: Inside Diameter: | 10 mm |
| CT: Leading Cable: | 1.8 m |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 9600, 19200 (default), 38400, 115200; DIP Switch Selectable |
| COM Ports: Data Format: | N,8,1 (default); N,8,2; E,8,1; E,8,2; O,8,1; O,8,2 |
| COM Ports: Protocol: | Modbus RTU |
Power | |
| Power: Input Range: | +12 ~ 48 VDC |
| Power: Consumption: | 2 W |
| Power: Alarm Output: | Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 127 x 100 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +70 °C |
| Environment: Storage Temperature: | -25 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
