Główne cechy
• Dwukierunkowa Energia• Pomiary rzeczywistej wartości skutecznej (True RMS)
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiary napięcia do 500V
• Dokładność mocy lepsza niż 5% (PF=1)
• Całkowite zniekształcenie harmoniczne (THD)
• Obsługa Modbus RTU
• Obsługa 2 wyjść przekaźnikowych (Form A)
• Wiele formatów danych
Wprowadzenie

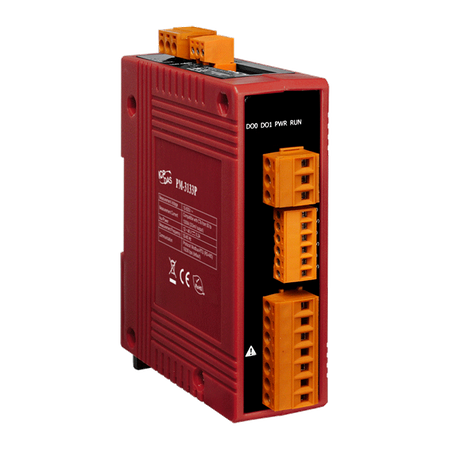

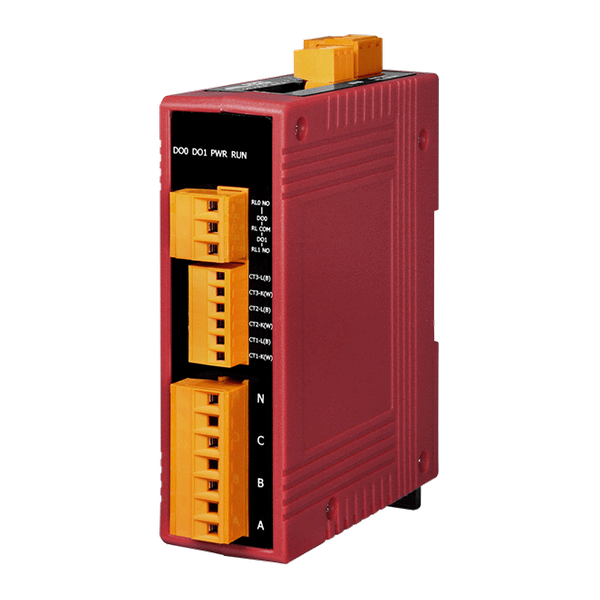

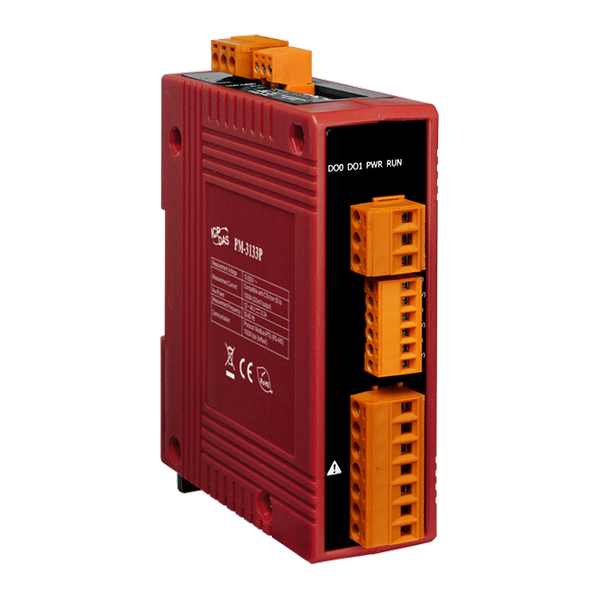

ICP DAS przedstawia najbardziej zaawansowaną, kosztowo efektywną serię inteligentnych mierników mocy PM-3133P, które umożliwiają dostęp do rzeczywistego zużycia energii dla trójfazowych pomiarów mocy. Z wysoką dokładnością (<5%, PF=1), seria PM-3133P może być stosowana zarówno po stronie pierwotnej niskiego napięcia, jak i/lub po stronie wtórnej średniego/wysokiego napięcia, co umożliwia użytkownikom uzyskiwanie dokładnych i wiarygodnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym podczas pracy. Działa w szerokim zakresie napięć wejściowych od 10 do 500 VAC, co pozwala na globalne stosowanie. Dzięki 2 kanałom wyjść przekaźnikowych można je łączyć z syrenami lub oświetleniem dla komunikatów alarmowych. Obsługuje protokoły Modbus RTU, Modbus TCP lub CANopen dla łatwej integracji. Możesz używać transformatorów prądowych (CT) (innych niż cewki Rogowskiego), które obecnie posiadasz, z miernikiem mocy PM-3133P (bez CT). Wejścia CT w PM-3133P mogą być bezpośrednio podłączone z wtórnej strony CT o napięciu 333mV.Zastosowania
• Monitorowanie generatorów
• Systemy dystrybucji rozdzielnic
• Zarządzanie energią
• Analiza jakości mocy
Parametry techniczne:
| Product Range: | Wired Meter |
AC Power Measurement | |
| AC Power Measurement: Wiring: | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| AC Power Measurement: Loops: | Three-phase |
| AC Power Measurement: Input Voltage: | 10 ~ 500 V |
| AC Power Measurement: Input Frequency: | 50/60 Hz |
| AC Power Measurement: W Accuracy: | Better than 5% (PF=1) |
| AC Power Measurement: Power Parameter Measurement: | True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency |
| AC Power Measurement: Data Update Rate: | 1 Second |
CT | |
| CT: Includes CTs: | 0 |
Power | |
| Power: Input Range: | +12 ~ 48 VDC |
| Power: Consumption: | 2 W |
| Power: Alarm Output: | Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 100 x 127 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +70 °C |
| Environment: Storage Temperature: | -25 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
