Główne cechy
• Dwukierunkowa Energia• Pomiary mocy True RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiary prądu do 100 A przy różnych stosunkach CT
• Pomiary napięcia do 500 V
• Zacisk CT ułatwiający instalację
• Dokładność W lepsza niż 0,5% (PF=1)
• Całkowite zniekształcenia harmoniczne (THD)
• Obsługuje protokół CANopen
• Obsługuje 2 wyjścia przekaźnikowe (typ A)
• IEC 61010-1 i EN 61010-1
Wprowadzenie

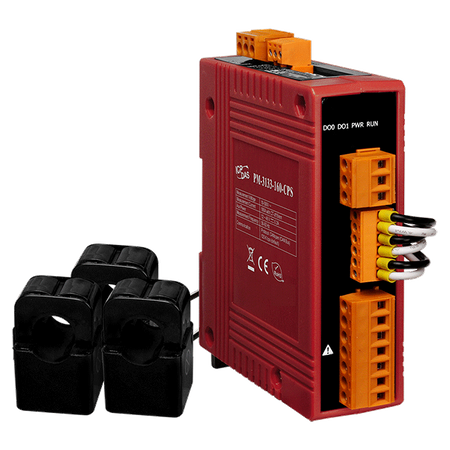

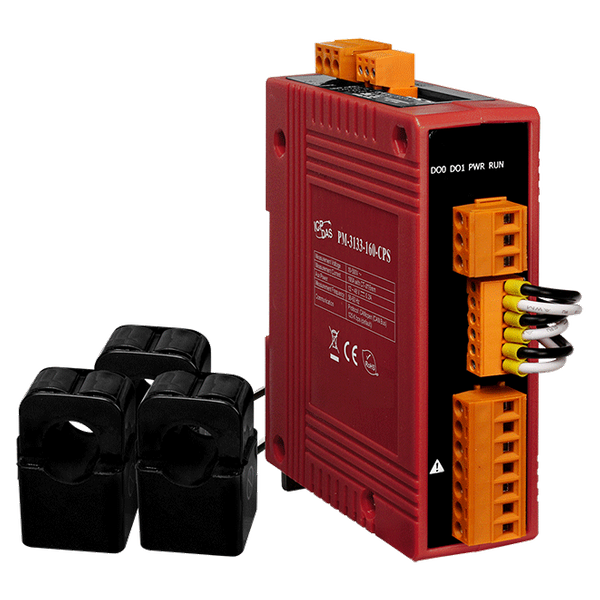

ICP DAS wprowadza najbardziej zaawansowane, ekonomiczne inteligentne liczniki energii serii PM-3133, które umożliwiają dostęp do rzeczywistego zużycia energii elektrycznej przy trójfazowym pomiarze mocy. Dzięki wysokiej dokładności (<0,5%, PF=1), seria PM-3133 może być stosowana zarówno po stronie niskiego napięcia pierwotnego, jak i/lub średniego/wysokiego napięcia wtórnego, umożliwiając użytkownikom uzyskiwanie niezawodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym podczas pracy. Te kompaktowe i ekonomiczne liczniki energii są wyposażone w rewolucyjne przewodowe zaciski CT (różne typy, obsługujące prąd wejściowy do 400 A). Działa w szerokim zakresie napięć wejściowych 10 ~ 500 VAC, co pozwala na zgodność z normami światowymi. Wyposażony w 2 kanały wyjść przekaźnikowych, może być podłączony do syren lub oświetlenia w celu przekazywania komunikatów alarmowych. Obsługuje również protokoły Modbus RTU, Modbus TCP lub CANopen dla łatwej integracji.Zastosowania
• Monitorowanie generatorów
• Systemy dystrybucji rozdzielnic
• Zarządzanie energią
• Analiza jakości mocy
Parametry techniczne:
| Product Range: | Wired Meter |
AC Power Measurement | |

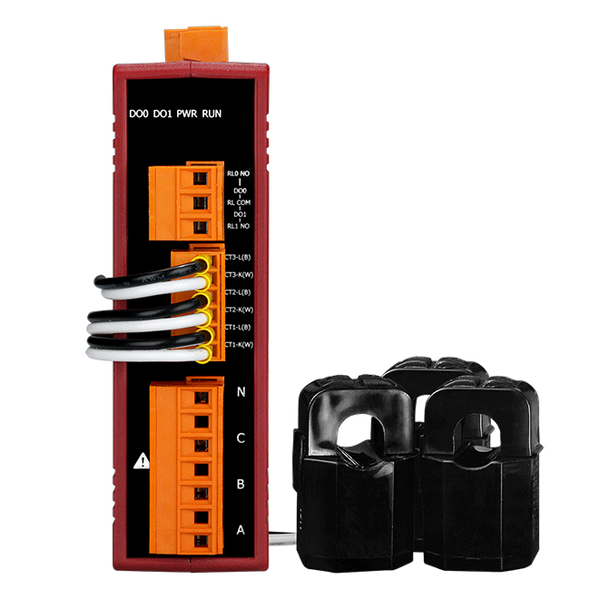

| AC Power Measurement: Wiring: | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| AC Power Measurement: Loops: | Three-phase |
| AC Power Measurement: Input Voltage: | 10 ~ 500 V |
| AC Power Measurement: Input Current: | CTØ16 mm (0.1 A ~ 100 A) |
| AC Power Measurement: Input Frequency: | 50/60 Hz |
| AC Power Measurement: W Accuracy: | Better than 0.5% (PF=1) |
| AC Power Measurement: Power Parameter Measurement: | True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency |
| AC Power Measurement: Data Update Rate: | 1 Second |
CT | |
| CT: Includes CTs: | 3 |
| CT: Type: | Clip |
| CT: Max. Current: | 100 A |
| CT: Inside Diameter: | 16 mm |
| CT: Leading Cable: | 1.8 m |

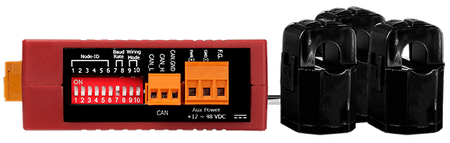

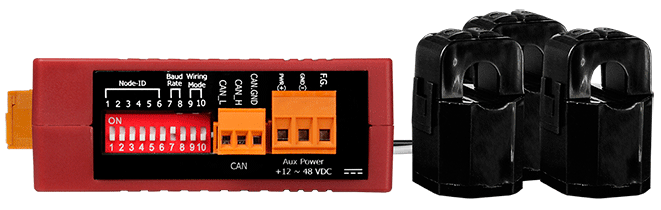

CANopen | |
| CANopen: Baud Rate: | 125 k (default), 250 k, 500 k, ,
1 M; DIP Switch Selectable |
| CANopen: Isolation: | 3000 VDC |
| CANopen: Protocol: | CANopen |
Power | |
| Power: Input Range: | +12 ~ 48 VDC |
| Power: Consumption: | 2 W |
| Power: Alarm Output: | Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 127 x 100 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +70 °C |
| Environment: Storage Temperature: | -25 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
