Name: I-5534-M
Brand: ICP DAS

Broszura Pobierz

Główne cechy

4 porty komunikacyjne CAN
Zgodne ze specyfikacją CAN 2.0A i 2.0B
W pełni zgodne ze standardem ISO 11898-2
Konfigurowalny filtr CAN
Bufor na 100 ramek danych dla każdego kanału CAN
Maks. przepływ danych do 2500 fps dla wszystkich kanałów CAN

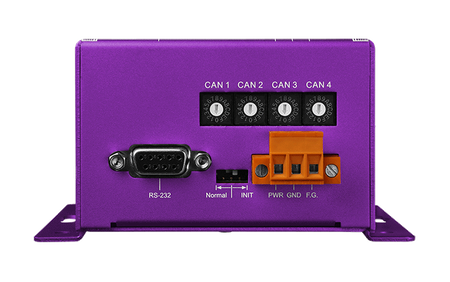

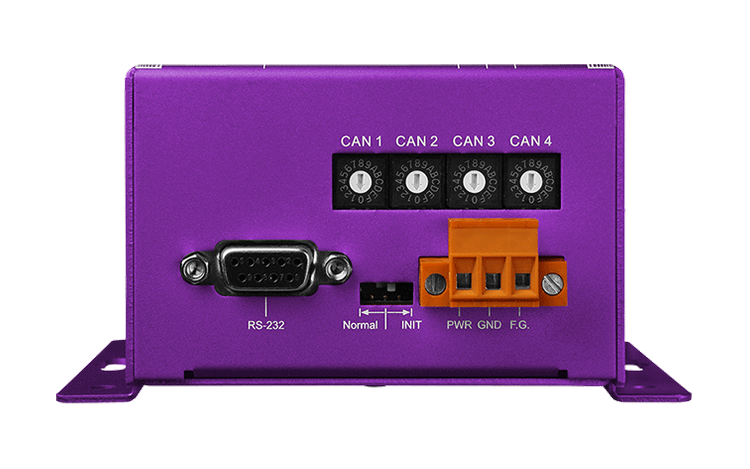

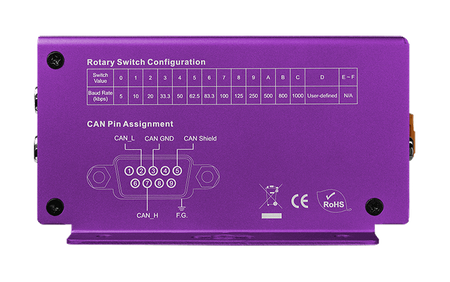

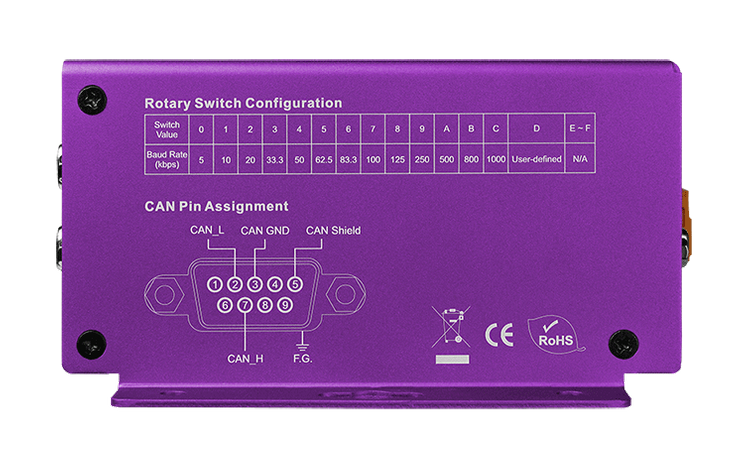

Wybieralna prędkość transmisji (baud rate) za pomocą przełącznika obrotowego
Wybieralny rezystor końca 120Ω za pomocą przełącznika DIP
Dioda LED dla odbioru i transmisji CAN
Obsługa sieci CAN w topologii gwiazdy lub drzewa
Rozszerzanie odległości magistrali CAN w celu zwiększenia rozmiaru sieci CAN
Integracja różnych sieci CAN z różnymi prędkościami transmisji
I-5534-M posiada aluminiową obudowę
Narzędzie do konfiguracji filtra CAN, ścieżki routingu, niestandardowej prędkości transmisji (baud rate) i mapowania CAN-ID
Maks. 32 dane mapowania CAN-ID dla każdego kanału CAN

Wprowadzenie

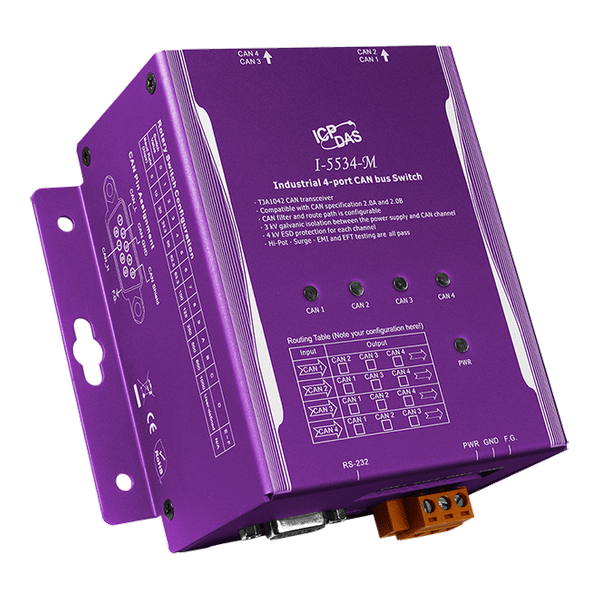

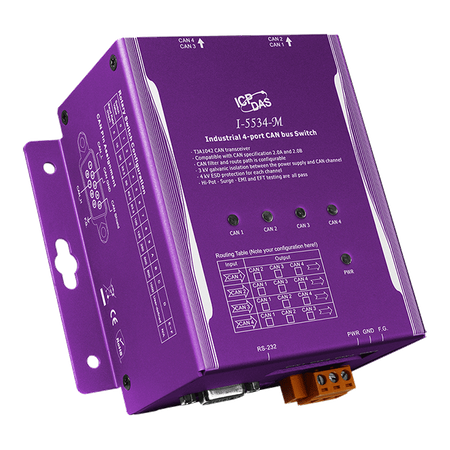

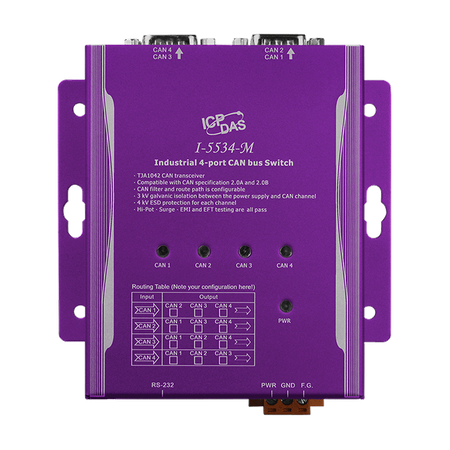

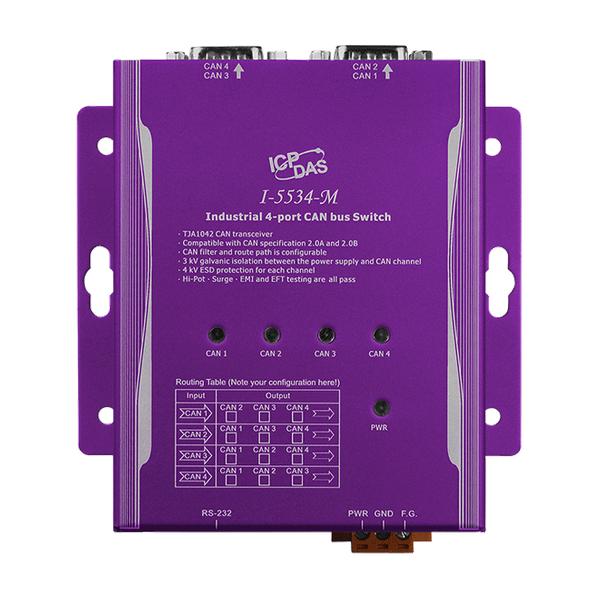

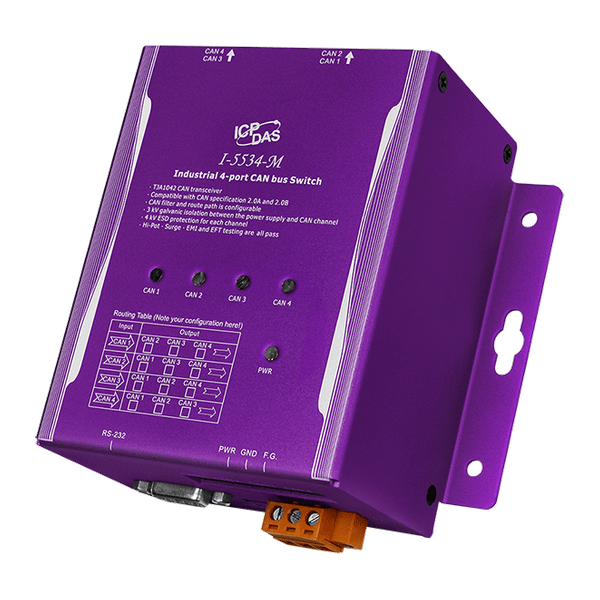

I-5534-M to rodzaj przełącznika magistrali CAN. Posiada cztery niezależne kanały CAN, które oferują elastyczne projektowanie topologii sieci w postaci gwiazdy lub drzewa. Ta nowa topologia może rozwiązać złożone zastosowania magistrali CAN, takie jak maszyny przemysłowe, automatyka budynkowa, automatyka pojazdów itp. Ponadto, I-5534-M integruje i wymienia dane między różnymi sieciami CAN o różnych prędkościach transmisji. Pomaga użytkownikom rozszerzać system sieci CAN. I-5534-M może zwiększyć maksymalną liczbę węzłów CAN w sieci CAN, dzieląc sieć CAN na kilka podsieci. Dodatkowo, obsługiwane są także konfigurowalne prędkości transmisji CAN i konfiguracja filtra CAN.

Zastosowania

Systemy sterowania
Automatyka budynkowa
Automatyka fabryczna
Rozproszone zbieranie danych

Parametry techniczne:

Product Range:	CAN Bus
Wskaźniki LED
LED Indicators: Status:	1 x Power , 4 x CAN status
Porty COM
Porty COM: Porty:	1 x RS-232 , (9-pin screwed terminal block (TxD, RxD, GND ))
Fiber
Fiber: Propagation Delay:	240 us ~ 1360 us
CAN
CAN: Controller:	High Performance Microcontroller

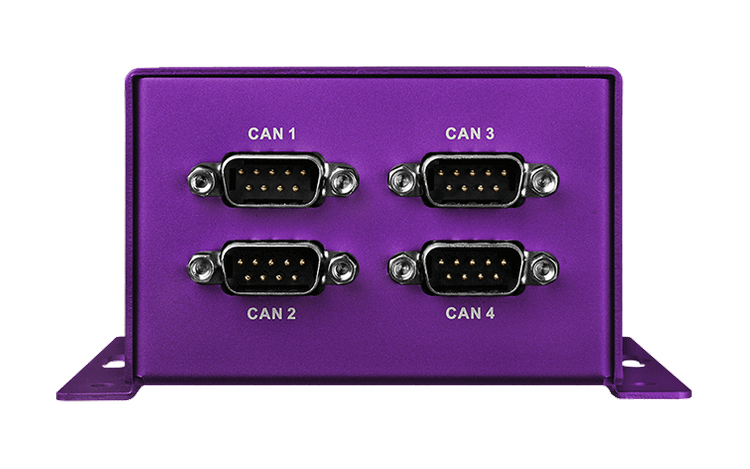

CAN: Porty:	4
CAN: Baud Rate:	5 k ~ 1 M bps
CAN: Isolation:	3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
CAN: Terminal Resistor:	Selectable 120Ω terminal resistor by internal jump
CAN: Specification:	ISO-11898-2, CAN 2.0A and CAN 2.0B
CAN: Filter:	Yes
CAN: Time Delay:	[ 1Mbps (8-byte Data) ] ID-11bit => 240 us ; , [ 5Kbps (8-byte Data) ] ID-29bit => 1360 us
Power
Power: Input Range:	+10 VDC ~ +30 VDC
Power: Consumption:	1.5 W
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	116.5 x 127 x 61.3 (W x L x H)
Mechanical: Installation:	Wall mount
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
