Główne cechy
- Rodzaj światłowodu: SC; Single mode; 100 Base-FX
- Maksymalna odległość transmisji do 60 km przy dowolnej prędkości CAN
- Transceiver CAN NXP TJA1042
- Izolacja 2500 Vrms po stronie CAN
- Obsługuje zarówno CAN 2.0A, jak i CAN 2.0B
- W pełni zgodne ze standardem ISO 11898-2
- Przełącznik obrotowy do konfiguracji prędkości CAN
- Wbudowany przełącznik dla rezystora końcowego 120 Ω
- Możliwość montażu na szynie DIN z zdejmowanym blokiem zacisków
- Umożliwia definiowanie własnej prędkości CAN
- Detekcja przerwanego światłowodu
- Narzędzie konfiguracyjne do filtracji wiadomości CAN
- Porty CAN z tym samym ID grupy mogą komunikować się ze sobą
Wprowadzenie

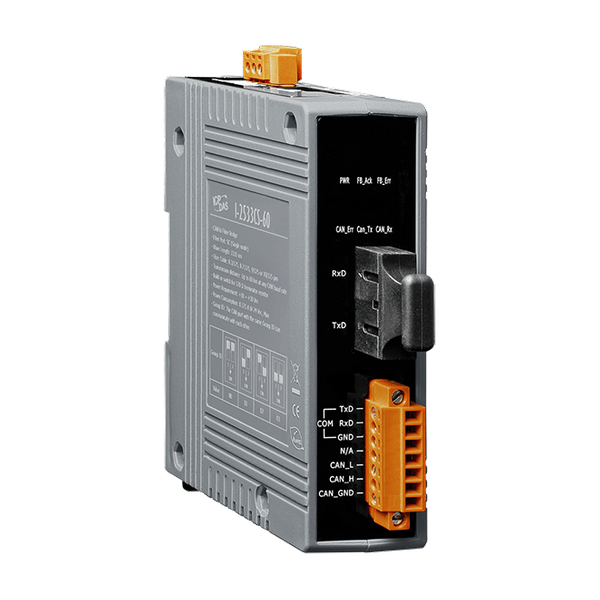

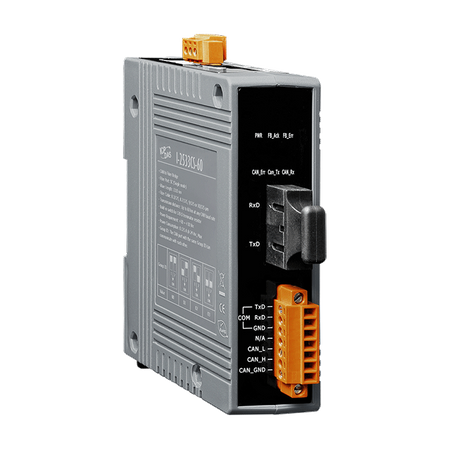

I-2533CS-60 to lokalny mostek CAN służący do ustanowienia połączenia między dwoma systemami magistrali CAN za pomocą światłowodu jednomodowego. Aby rozwiązać problem między CAN a medium transmisyjnym światłowodowym, seria I-2533CS-60 została specjalnie zaprojektowana do konwersji sygnału elektrycznego CAN na kable światłowodowe. I-2533CS-60 posiada trzy ważne cechy. Po pierwsze, ograniczenie odległości transmisji systemu magistrali CAN nie będzie miało wpływu z powodu różnych prędkości CAN. Oznacza to, że całkowita odległość pracy magistrali CAN może zostać wydłużona. Po drugie, błąd magistrali w jednej sieci CAN nie wpłynie na działanie innej sieci CAN. Wreszcie, dwie sieci CAN mogą komunikować się ze sobą przy użyciu różnych prędkości CAN zapewniając wysoką elastyczność.
Seria I-2533CS-60 została zaprojektowana dla światłowodów jednomodowych i pozwala rozszerzyć magistralę CAN do maksymalnie 30 km. Ponadto, I-2533CS-60 zapewnia funkcję grupową, która jest podstawowym routerem wiadomości. Użytkownicy mogą zdecydować o przepływach wiadomości CAN między kilkoma systemami magistrali CAN. Seria I-2533CS-60 oferuje także narzędzie użytkowe do konfigurowania prędkości i filtrów wiadomości. Korzystając z tego narzędzia, możliwe jest definiowanie własnej prędkości CAN i filtrów wiadomości CAN. Jest to przydatne, gdy użytkownicy używają serii I-2533CS-60 w dwóch sieciach CAN z różnymi prędkościami CAN, co może zmniejszyć obciążenie magistrali sieci o niskiej prędkości transmisji.
| Product Range: | CAN Bus |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
3 x CAN status ,
2 x Fiber status |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232 (Utility Port) |
Fiber | |
| Fiber: Ports: | Single-Mode; SC Duplex connector x 1; 100 Base-FX |
| Fiber: Fiber Cable: | 8.3/125, 8.7/125, 9/125 or 10/125 μm |
| Fiber: Wavelength: | 1310 nm |
| Fiber: TX Output: | -5 dBm Min. , 0 dBm Max. |
| Fiber: RX Sensitivity: | -35 dBm Max. |
| Fiber: RX Overload: | -5 dBm Max. |
| Fiber: Budget: | 30 dBm |
| Fiber: Propagation Delay: | 190 us (*Note1) |
| Fiber: Distance Between Stations: | 60 km (9/125 μm recommended) |
CAN | |
| CAN: Porty: | 1 |
| CAN: Baud Rate: | 10 k ~ 1 M bps |
| CAN: Isolation: | 500 Vrms on the CAN side |
| CAN: Terminal Resistor: | Switch for 120Ω terminal resistor |
| CAN: Specification: | ISO 11898-2, CAN 2.0A and CAN 2.0B |
| CAN: Filter: | Yes |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 3 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 126 x 101 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
