Główne cechy
- Typ włókna: SC; Jednomodowy; 100 Base-FX
- Maksymalna odległość transmisji do 30 km przy dowolnej prędkości baud CAN
- Transceiver CAN NXP TJA1042
- Izolacja 2500 Vrms po stronie CAN
- Obsługuje zarówno CAN 2.0A, jak i CAN 2.0B
- W pełni zgodne ze standardem ISO 11898-2
- Przełącznik obrotowy do konfiguracji prędkości baud CAN
- Wbudowany przełącznik rezystora końcowego 120 Ω
- Odłączalna listwa zaciskowa, łatwy montaż na szynie DIN
- Umożliwia zdefiniowanie własnej prędkości baud CAN
- Wykrywanie przerwania linii światłowodowej
- Narzędzie konfiguracyjne filtru wiadomości CAN
- Port CAN z tą samą identyfikacją grupy może komunikować się ze sobą
Wprowadzenie

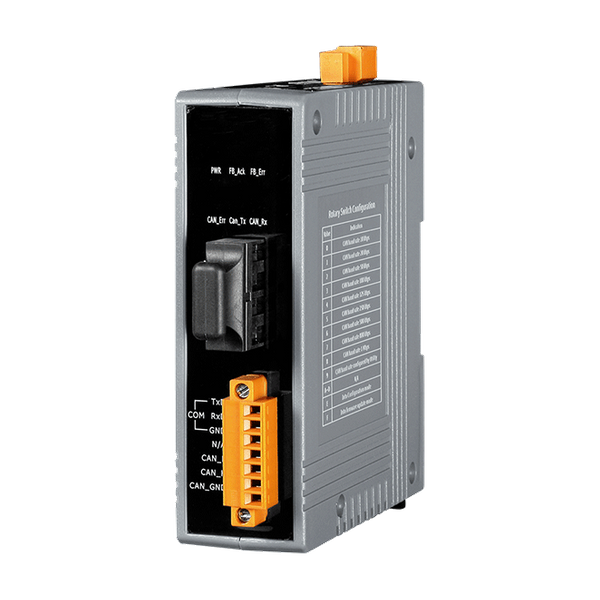

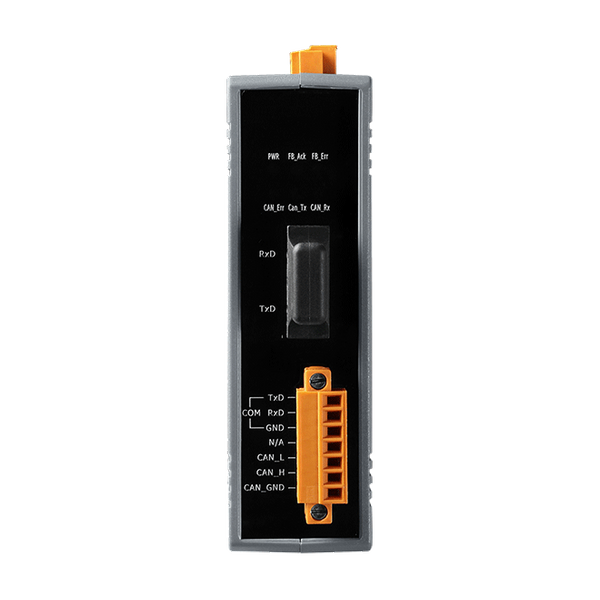

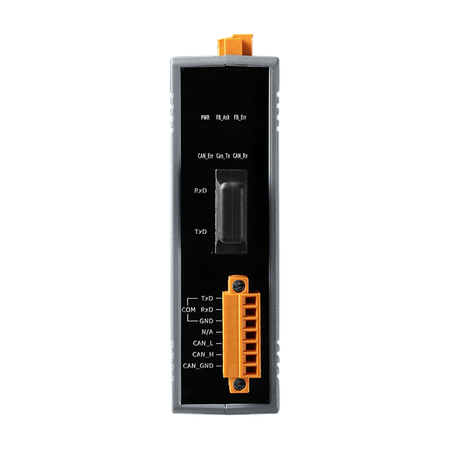

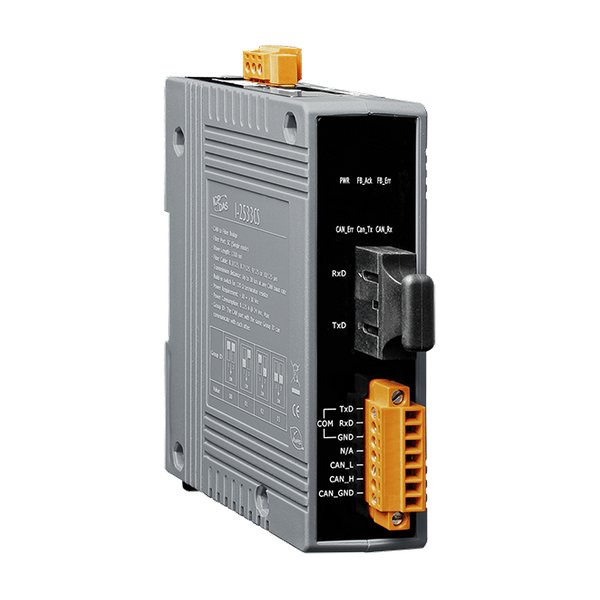

I-2533CS jest lokalnym mostem CAN, który służy do ustanowienia połączenia między dwoma systemami CAN za pomocą jednomodowego światłowodu. Aby rozwiązać problem między CAN a światłowodem, I-2533CS jest specjalnie zaprojektowany do konwersji elektrycznego sygnału CAN na kable światłowodowe. I-2533CS ma trzy ważne cechy. Po pierwsze, ograniczenie odległości transmisji systemu CAN nie jest zależne od różnej prędkości baud CAN. Oznacza to, że całkowita odległość pracy CAN może zostać wydłużona. Po drugie, błąd na jednej sieci CAN nie wpłynie na działanie innej sieci CAN. Wreszcie, dwie sieci CAN mogą komunikować się ze sobą, używając różnych prędkości baud CAN dla wysokiej elastyczności.
Seria I-2533CS jest zaprojektowana dla jednomodowego włókna i pozwala na rozszerzenie magistrali CAN do maksymalnie 30 km. Poza tym, I-2533CS zapewnia funkcję grupy, będącą podstawowym routerem wiadomości. Użytkownicy mogą decydować o przepływie wiadomości CAN między kilkoma systemami CAN. Seria I-2533CS oferuje również narzędzie konfiguracyjne do definiowania własnej prędkości baud i filtru wiadomości CAN. Dzięki temu narzędziu możliwe jest zdefiniowanie własnej prędkości baud i filtru wiadomości CAN. Gdy użytkownicy używają serii I-2533CS w dwóch sieciach CAN z różnymi prędkościami baud, może to być przydatne do redukcji obciążenia magistrali w sieci o niskiej prędkości baud.
Zastosowania
|
|
|
System zdalnie sterowanego pojazdu podwodnego (Tradycyjny chiński) System zdalnie sterowanego pojazdu podwodnego (Angielski) |
| Product Range: | CAN Bus |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
3 x CAN status ,
2 x Fiber status |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232 (Utility Port) |
Fiber | |
| Fiber: Ports: | Single-Mode; SC Duplex connector x 1; 100 Base-FX |
| Fiber: Fiber Cable: | 8.3/125, 8.7/125, 9/125 or 10/125 μm |
| Fiber: Wavelength: | 1310 nm |
| Fiber: TX Output: | -15 dBmMin. , -8 dBm Max. |
| Fiber: RX Sensitivity: | -34 dBm Max. |
| Fiber: RX Overload: | -5 dBm Max. |
| Fiber: Budget: | 19 dBm |
| Fiber: Propagation Delay: | 190 us (*Note1) |
| Fiber: Distance Between Stations: | 30 km (9/125 μm recommended) |
CAN | |
| CAN: Porty: | 1 |
| CAN: Baud Rate: | 10 k ~ 1 M bps |
| CAN: Isolation: | 500 Vrms on the CAN side |
| CAN: Terminal Resistor: | Switch for 120Ω terminal resistor |
| CAN: Specification: | ISO 11898-2, CAN 2.0A and CAN 2.0B |
| CAN: Filter: | Yes |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 3 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 126 x 101 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
