Główne cechy
- 4 porty komunikacji CAN
- Zgodność z specyfikacjami CAN 2.0A i 2.0B
- Pełna zgodność z normą ISO 11898-2
- Konfigurowalny filtr CAN
- Bufor 100 ramek danych dla każdego kanału CAN
- Maksymalny przepływ danych do 2500 fps dla wszystkich kanałów CAN

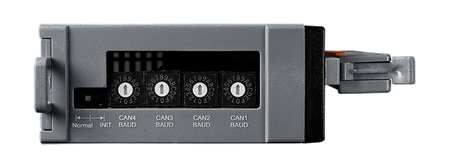

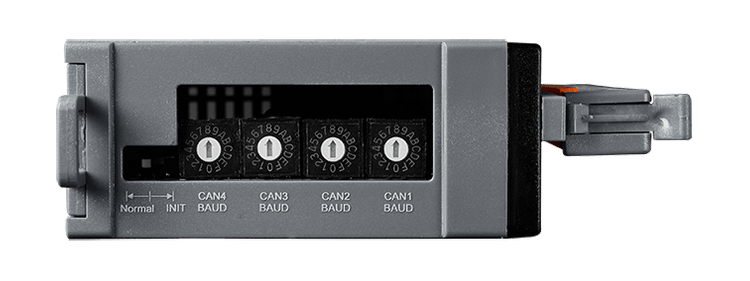

- Wybór prędkości transmisji za pomocą przełącznika obrotowego

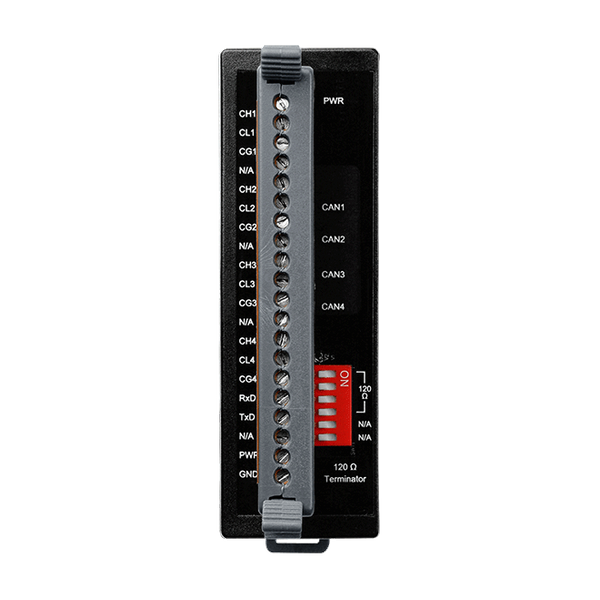

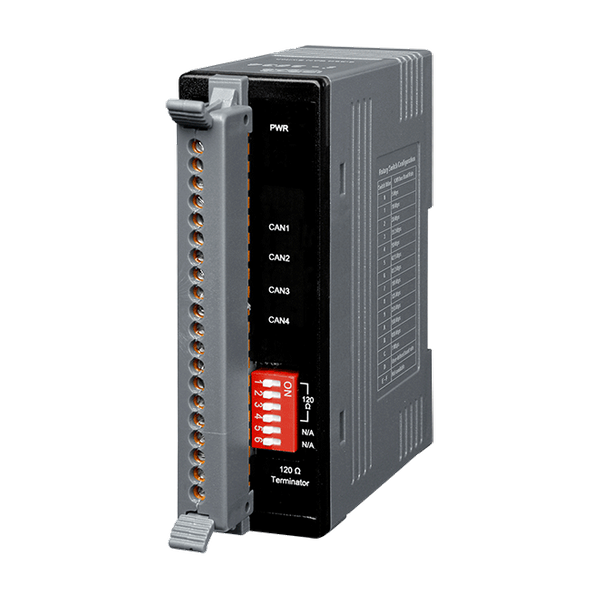

- Wybór rezystora końcowego 120Ω za pomocą przełącznika DIP
- Diody LED dla odbioru i transmisji CAN
- Obsługa sieci CAN w topologii gwiazdy lub drzewa
- Rozszerzenie odległości magistrali CAN w celu powiększenia rozmiaru sieci CAN
- Integracja różnych sieci CAN z różnymi prędkościami transmisji
- Obudowa I-2534 z tworzywa odpornego na płomienie
- Narzędzie do konfiguracji filtra CAN, ścieżki trasowania, definiowanej przez użytkownika prędkości transmisji i mapowania CAN-ID
- Maks. dane mapowania CAN-ID do 32 dla każdego kanału CAN
Wprowadzenie
I-2534 to jeden z rodzajów przełączników magistrali CAN. Posiada cztery niezależne kanały CAN, które oferują elastyczny projekt topologii gwiazdy lub drzewa. Ta nowa topologia może rozwiązać złożone zastosowanie magistrali CAN, takie jak maszyny przemysłowe, automatyka budynkowa, automatyka pojazdów itp. Ponadto, I-2534 integruje i wymienia dane między różnymi sieciami CAN o różnych prędkościach transmisji, co pomaga użytkownikom rozszerzyć system sieciowy CAN. I-2534 może zwiększyć maksymalną liczbę węzłów CAN w sieci CAN poprzez podzielenie jej na kilka podsieci. Dodatkowo, obsługiwane są także zdefiniowane przez użytkownika prędkość transmisji CAN i konfiguracja filtrów CAN.
Zastosowania
- Systemy sterowania
- Automatyka budynkowa
- Automatyzacja fabryczna
- Rozproszone pozyskiwanie danych
| Product Range: | CAN Bus |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
4 x CAN status |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232 ,
(3-pin screwed terminal block (TxD, RxD, GND )) |
Fiber | |
| Fiber: Propagation Delay: | 240 us ~ 1360 us |
CAN | |
| CAN: Controller: | High Performance Microcontroller |
| CAN: Porty: | 4 |
| CAN: Baud Rate: | 5 k ~ 1 M bps |
| CAN: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| CAN: Terminal Resistor: | Selectable 120Ω terminal resistor by DIP switch |
| CAN: Specification: | ISO-11898-2, CAN 2.0A and CAN 2.0B |
| CAN: Filter: | Yes |
| CAN: Time Delay: | [ 1Mbps (8-byte Data) ] ID-11bit => 240 us ; ,
[ 5Kbps (8-byte Data) ] ID-29bit => 1360 us |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 3 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 32.3 x 99 x 77.5 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
